GB/T 24261.2-2017 石油海上数字地震采集拖缆系统 第2部分:水听器拖缆技术条件
- 发表时间:2023-01-15
- 来源:共立消防
- 人气:
1 范围
GB/T 24261的本部分规定了海上石油勘探所用拖缆式地震数据采集系统配套水听器的组合、工作段、前导段、弹性段、甲板电缆以及可选择的辅助设备、充填物的技术要求和测试要求。
本部分适用于水听器拖缆的制造、检验和质量评价。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5096 石油产品铜片腐蚀试验法
GB/T 24261.1 石油海上数字地震采集拖缆系统 第1部分:水听器技术条
3 术语和定义
下列术语和定义适用于本文件。
3.1
水听器组合 Hydrophone arrays
两个或两个以上水听器按一定规则排列。
3.2
工作段 Streamer cable section
具有地震数据采集功能的电缆。
3.3
前导段 Lead-in cable
抗磨损部件,用于数据传输,具有拖曳、防抖动作用,其长度视偏移距大小而定,它连接于电缆绞车与弹性段之间。
3.4
弹性段 Stretch section
抗张力部件,用于数据传输,以降低船和尾标振动产生的噪音,它连接于前导段与工作段和工作段与尾标之间。
3.5
甲板电缆 Deck cable
连接船上的地震数据记录系统与前导段之间的电缆。
3.6
充填物 Ballast material
填充塑料管内剩余空间的物质,如电缆油、树脂、胶体等物质。
4 要求
4.1 水听器组合
4.1.1 物理特性
水听器组合应给出如下物理特性参数:
a)每个组合的水听器类型和数量;
b)每个工作段的组合数量;
c)组合尺寸(道长度);
d)道间距(相邻组合中心点间的距离);
e)水听器间距(组合内相邻水听器的间距);
f)组合水听器间距分布图(当组合内相邻水听器间距不等时);
g)推荐工作深度;
h)最大允许水深(指水听器组合无损坏且灵敏度永久性变化未超过1dB时的最大水深);
i) 可编程时的可选组态说明;
j) 符合GB/T 24261.1应规定的水听器指标列表。
4.1.2 电气特性
水听器组合应给出如下电气特性参数:
a)包括水听器连接和耦合电路在内的工作段电路示意图;
b)每个水听器组合的总电容,(允许误差用%表示);
c)输出阻抗;
d)灵敏度;
e)灵敏度随深度变化系数(用dB/m表示);
f) 电权值;
g)以图形方式表示的振幅频率关系曲线(频率单位为赫兹,振幅单位为分贝,以1V/μPa为0dB),如图1下半部分;
h) 以图形方式表示相位频率关系曲线(相位单位为弧度,频率单位为赫兹),如图1上半部分所示;
i) 以图形方式表示空间响应曲线(空间响应是组合长度与波长比的函数),如图2所示。

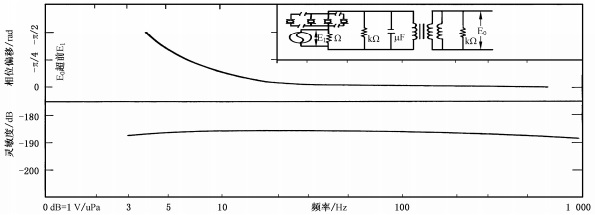

图1 组合频率响应曲线

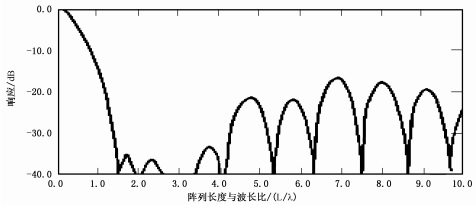

图2 组合空间响应曲线
4.1.3 固体缆特征及水听器组合技术指标
4.1.3.1 固体缆特征
固体缆主要应具备以下特性:
a)环保;
b)密度一致,可用于改良平衡;
c) 结构牢固,使用寿命长;
d) 不良天气下不会产生干扰信号:
e) 分布式电子元件;
f) 电源线和传输线采用冗余设计;
g) 可现场维修。
4.1.3.2 固体缆水听器组合技术指标
固体缆水听器组合的技术特性应满足如下项目和相应指标:
a)电容值:见附录A中A.1;
b) 低截止频率:见附录A中A.2;
c)灵敏度:见附录A中A.3;
d)噪声N:不高于320μV;
e)共模抑制比(CMRR):在70 dB和110 dB范围之间;
f)漏电电阻R:不小于5 MΩ。
4.2 工作段
4.2.1 一般技术参数
工作段应给出如下一般技术参数:
a)长度;
b)外径;
c)护套类型和厚度;
d) 加强构件的材质、类型、尺寸、数目;
e)最小拖断力;
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
