1 范围

      本标准规定了在地震作用下单扇门角变形时的开启性能试验方法。

      本标准适用于采用平面内静荷载模拟地震作用出现平面内对角变形的单扇门。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 5823 建筑门窗术语

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      平面内位移量 in-plane displacement

      上下测量点位移量之差与其距离的比值，减去左右测量点位移量之差与其距离的比值。注：平面内位移量的单位为弧度。

3.2

      开启力 opening force

      开启门扇所需的力。

3.3

      开锁扭矩 unlocking torque value

      开启门锁所需的扭矩值。

4 试验原理

      门在逐级施加的平面内静荷载作用下出现对角变形时，测量门的开启力和开锁扭矩。

5 试件

5.1 试件的制作和安装应与正常使用情况一致。

5.2 当试件含有玻璃时，应按照生产厂家的技术要求选取适当厚度的玻璃进行试验，否则应选取相关规范允许的最小厚度的玻璃。

6 试验设备

6.1 试验台

      试验台应保证试件安装的需要，且符合生产厂家的说明书和操作规程的要求，如图1所示。试验台的框架应有足够的刚度和强度承受试验过程中作用于其上的力，试验台应采用铰接方式组装，如图2和图3所示。

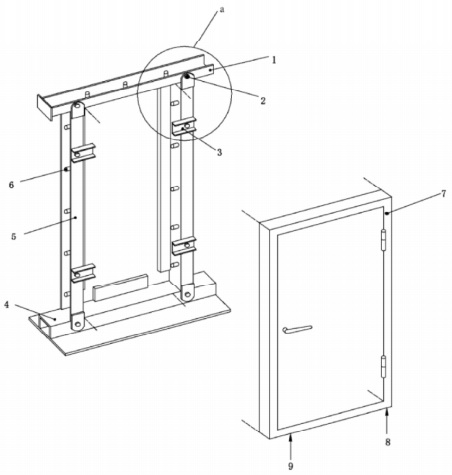

      说明：

      1——试验台上横框；

      2——铰接点；

      3——导向装置；

      4——试验台下横框；

      5——试验台竖框；

      6——固定试件的装置；

      7——试件；

      8——合页侧；

      9——门锁侧；

      a——见图2和图3。

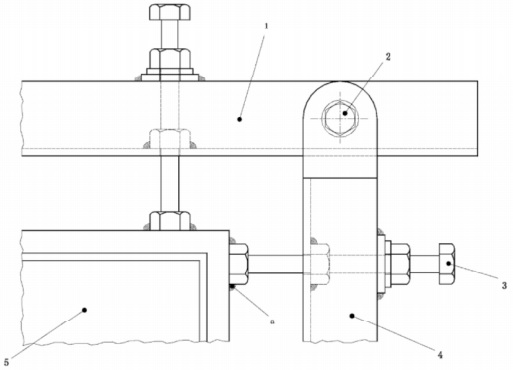

      说明：

      1——试验台上横框；

      2——铰接点；

      3——固定试件的装置；

      4——试验台竖框；

      5——试件；

      a ——焊缝。

图2 可靠固定试件的方法之焊接固定示意图

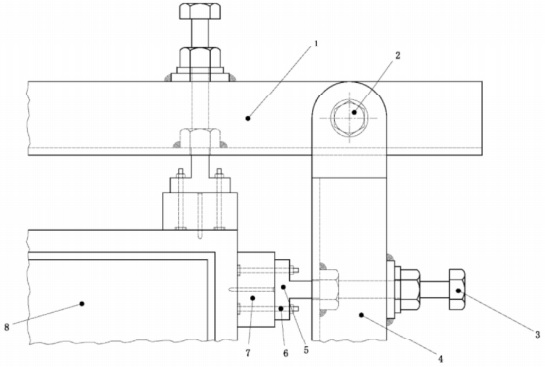

      说明：

      1——试验台上横框；

      2——铰接点；

      3——固定试件的装置；

      4——试验台竖框；

      5——钢板；

      6——螺钉；

      7——衬板（胶合板）；

      8——试件。

图3 可靠固定试件的方法之螺钉固定示意图

6.2 加载装置

      加载装置对试验台施加的平面内静荷载应能够使门产生对角变形。该平面内静荷载可施加于试验台的上横框或下横框。正向荷载的方向是从门锁侧指向合页侧，负向荷载的方向是从合页侧指向门锁侧。

6.3 位移计

      位移计应能测量测点P1、P2的水平位移和测点P3、P、的垂直位移。测点应距离试件外侧边100mm。如图4所示。
