GB/T 40686-2021 便携式宽带应急通信系统总体技术要求和测试方法

  • 发表时间:2022-12-29
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了便携式宽带应急通信系统的总体技术要求,包括应用场景、系统架构及基本要求、应用层要求、传输层要求、终端及接入层要求、动力层要求,以及测试方法。

      本标准适用于便携式宽带应急通信系统。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 2423.1-2008 电工电子产品环境试验 第2部分:试验方法 试验A:低温

      GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温

      GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc:振动(正弦)

      GB/T 4798.7-2007 电工电子产品应用环境条件 第7部分:携带和非固定使用

      GB/T 31263-2014 Ku频段便携式卫星通信地球站通用技术要求

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      便携式宽带应急通信系统 portable broadband emergency communication system

      通过无线宽带相关技术实现应急通信的可便携系统,包括设备和终端,设备分为背负式设备和非背负式设备。

4 缩略语

      下列缩略语适用于本文件。

      IP:互联网协议(Internet Protocol)

      GPS:全球定位系统(Global Positioning System)

      MIMO:多输入多输出(Multiple Input Multiple Output)

      MTBF:平均故障间隔时间(Mean Time Between Failure)

      MTTR:平均修复时间(Mean Time to Repair)

      PTT:一键通(Push to Talk)

      WLAN:无线局域网(Wireless Local Area Network)

5 技术要求

5.1 应用场景

      便携式宽带应急通信系统应用于如下四类场景:

      a)自然灾害:主要包括水旱灾害、气象灾害、地震灾害、地质灾害、海洋灾害、生物灾害和森林草原火灾等;

      b) 事故灾难:主要包括工矿商贸等企业的各类安全事故、交通运输事故、公共设施和设备事故、环境污染和生态破坏事件等;

      c) 公共卫生事件:主要包括传染病疫情、群体性不明原因疾病、食品安全和职业危害、动物疫情,以及其他严重影响公众健康和生命安全的事件;

      d)社会安全事件:主要包括恐怖袭击事件、经济安全事件和涉外突发事件等。

5.2 系统架构及基本要求

5.2.1 系统架构

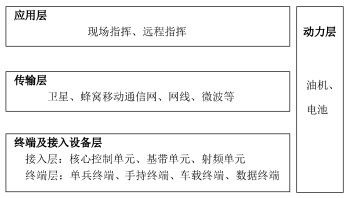

      便携式宽带应急通信系统架构分为四层,包括应用层、传输层、终端及接入设备层、动力层,系统架构图见图1。


图1 系统架构图

5.2.2 总体要求

      便携式宽带应急通信系统具备如下总体要求:

      a)系统应包含应用层设备、传输设备、终端及接入层设备、动力设备及其他配套设备;

      b)系统应小型化、轻量化、低功耗;

      c)系统应为模块化设备,各模块应单人可携行、可车载;

      d)系统应在现场快速搭建和实现应用;

      e)系统软硬件稳定性好,应在各种恶劣环境下长时间工作。

5.2.3 功能要求

      便携式宽带应急通信系统具备如下功能要求:

      a)系统应支持语音、视频、数据、定位功能,实现实时指挥、集群、调度、协同通信;

      b)系统应具备组网能力,扩大应急现场覆盖范围;

      c) 系统应支持友好的人机接口,操作简便,启动过程无需手动配置,调度台支持图形化界面;

      d) 应支持终端和系统的鉴权;

      e) 系统宜支持空口加密和端到端加密;

      f) 系统应支持与其他系统(如公众电信网、专网、业务应用系统等)交互。

5.2.4 性能要求

      便携式宽带应急通信系统具备如下性能要求:

      a) 系统启动时间应不超过10min(即系统通电到终端接入的时间);

      b) 非背负式设备的单模块质量应小于40kg,非背负式设备的电池可为单模块;

      c)背负式设备应含电池,且质量应小于20kg;

      d) 系统应至少支持接入128个激活用户;

      e) 系统回传带宽应至少支持双向2 Mbit/s。

5.2.5 可靠性要求

      便携式宽带应急通信系统应满足如下可靠性要求:

      a)支持MTBF大于5000h;

      b)支持MTTR小于1h。

5.2.6 环境适应性要求

      便携式宽带应急通信系统具备如下环境适应性要求:

      a)系统应具备故障弱化和抗毁能力;

      b) 系统在规定的工作温度范围内工作时,应满足性能要求和可靠性要求,性能要求见5.2.4,可靠性要求见5.2.5;系统在规定的存储温度范围内存储时,不应发生裂痕、老化或其他损坏;当系统恢复到工作温度范围时,系统设备应能正常工作,性能不应下降;

      c) 系统不同挡次的工作温度和存储温度要求见表1;

表1 环境温度

工作温度/℃

存储温度/℃

低温

高温

低温

高温

-45,-40,-35,-30,

-25,-10

40,45,50,55,60

-55,-50,-45,-40

60,65,70

注:具体温度等级由产品说明书或合同选定。

      d) 系统应至少支持大气压范围为70kPa~106kPa,宜支持在高海拔、低气压地区正常工作,例如,系统在海拔高度约为5000m、大气压力为53.5kPa时能正常工作;

      e) 天线支架在工作状态时应支持8级及以内风力;

      f) 系统防护等级需满足IP54的要求,或通过增加配套措施,满足等同IP54相关环境要求;

      g) 系统振动要求见GB/T 4798.7-2007中7M1等级以上;

      h) 应具备防雷接地功能。

5.2.7 电气指标要求

      便携式宽带应急通信系统具备如下电气指标要求:



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
