GB/T 41205.3-2021 应急物资编码与属性描述 第3部分:搜救设备
- 发表时间:2022-12-28
- 来源:共立消防
- 人气:
1 范围
本文件规定了应急物资中搜救设备的数据模型和数据元及数据元值域代码表。
本文件适用于应急物资搜救设备信息的采集、处理、交换和共享。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 18030 信息技术 中文编码字符集
GB/T 18391.1-2009 信息技术 元数据注册系统(MDR) 第1部分:框架
GB/T 37948-2019 军民通用资源 数据元编制要求
GB/T 38565-2020 应急物资分类及编码
3 术语和定义
GB/T 18391.1-2009和GB/T 38565-2020界定的以及下列术语和定义适用于本文件。
3.1
应急物资 emergency supplies
为应对严重自然灾害、事故灾难、公共卫生事件和社会安全事件等突发公共事件应急全过程中所必需的物资保障。
[来源:GB/T 38565-2020,3.1]
3.2
数据模型 data model
数据的图形或文字表示,指明其特征、结构和相互间的关系。
[来源:GB/T 18391.1-2009,3.2.7]
3.3
数据元 data element
由一组属性规定其定义、标识、表示和允许值的数据单元。
[来源:GB/T 18391.1-2009,3.3.8]
4 数据模型
4.1 组成结构图

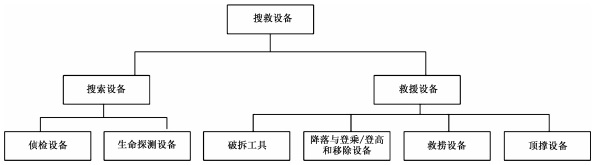

根据GB/T 38565-2020给出的搜救设备的总体范围和小类类目,以及搜救设备的产品特征参数和应用场景,确定了各类搜救设备的数据模型,包括搜索设备的侦检设备和生命探测设备数据模型以及救援设备的破拆工具、降落与登乘/登高和移除设备、救捞设备和顶撑设备的数据模型,组成结构见图1。
图1 搜救设备数据模型组成结构图
4.2 数据模型索引表
数据模型索引表描述说明:
a)模型编号唯一,由国家物品编码管理机构或授权单位赋予;
b)模型编号应采用8位数字字母混合编码,格式为字母“YJSJ”加4位数字;
c)模型名称应使用中文,可包含国际通用的外文单词或缩略语:
d)模型描述应完整、准确说明数据模型的用途、适用范围等内容并使其区别于其他数据模型。 注:“YJSJ”即应急搜救拼音首字母。
搜救设备数据模型索引表见表1。
表1 搜救设备数据模型索引表
序号 | 模型编号 | 模型名称 | 模型描述 |
1 | YJSJ0001 | 侦检设备 | 用于描述漏电检测仪、可燃性气体检测仪、有毒气体检测仪、氧气检测仪和多功能气体检测仪等侦检设备属性的模型。 |
2 | YJSJ0002 | 生命探测设备 | 用于描述音/视频生命探测仪、电磁波生命探测仪、光学生命探测仪、敏锐气体生命探测仪和红外热成像生命探测仪等生命探测设备属性的模型。 |
3 | YJSJ0003 | 破拆工具 | 用于描述手动破拆工具、电动破拆工具、内燃破拆工具、液压破拆工具、气动破拆工具、弹能破拆工具和爆破器材等破拆工具属性的模型。 |
4 | YJSJ0004 | 降落与登乘/登高和移除设备 | 用于描述救生缓降器、救生气垫、救生网、救生吊具、救援梯、牵拉器、起重器、搬运器和救援掘进机等降落与登乘/登高和移除设备属性的模型。 |
5 | YJSJ0005 | 救捞设备 | 用于描述潜水减压舱、救生浮具类和救援掘径设备等救捞设备属性的模型。 |
6 | YJSJ0006 | 顶撑设备 | 用于描述液压撑杆、气动顶升设备和撑杆等顶撑设备属性的模型。 |
4.3 搜救设备数据模型
4.3.1 总则
数据模型由实体数据元表描述,包括数据元标识符、数据元名称、约束/条件。数据元标识符描述见5.1.2,数据元名称描述见5.1.3,约束/条件分为“A”和“B”,其的“A”代表实体包含该数据元,“B”代表实体包含该数据元,且该数据元取值不能为空。
4.3.2 侦检设备数据模型
侦检设备数据模型的实体数据元表见表2。
表2 侦检设备数据模型实体数据元表
数据元标识符 | 数据元名称 | 约束/条件 |
W100000001 | 基准名称 | B |
W100000002 | 品种名称 | B |
W100000003 | 产品名称 | B |
W100000004 | 产品标识编码类型及代码 | B |
W100000005 | 产品规范/标准 | B |
W100000006 | 产品批准号 | A |
W100000007 | 型号 | A |
W100000011 | 重量 | B |
W100000012 | 单位包装中物品数量 | A |
W100000013 | 部件及数量 | B |
W100000014 | 贮存期限 | A |
W100000015 | 贮存温度范围 | V |
W100000016 | 贮存防护要求 | A |
W100000102 | 作业能力 | B |
W100000201 | 电压和电流类型 | A |
W100000202 | 额定电压 | B |
W100000203 | 额定电流 | B |
W100000204 | 额定功率 | B |
W100000109 | 特殊装卸属性 | A |
W100000205 | 探测类型 | B |
W100000206 | 探测区域 | A |
W100000207 | 探测距离 | A |
W100000208 | 探测精度 | A |
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
