GB 15930-2007 建筑通风和排烟系统用防火阀门
- 发表时间:2022-11-07
- 来源:共立消防
- 人气:
1 范围
本标准规定了建筑通风、空气调节和排烟系统用防火阀、排烟防火阀、排烟阀(以下通称为阀门)的术语和定义、分类及标记、材料及配件、要求、试验方法、检验规则、标志、包装、储运和贮存等。
本标准适用于工业与民用建筑、地下建筑的通风和空气调节系统中设置的防火阀,工业与民用建筑、地下建筑的机械排烟系统中设置的排烟防火阀、排烟阀。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191 包装储运图示标志(GB/T 191-2000,eqv ISO 780:1997)
GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差(eqv ISO 2768-1:1989)
GB/T 2624 流量测量节流装置 用孔板、喷嘴和文丘里管测量充满圆管的流体流量
GB 4717-1993 火灾报警控制器通用技术条件
GB 9969.1 工业产品使用说明书 总则
GB/T 9978-1999 建筑构件耐火试验方法(neq ISO/FDIS 834-1:1997)
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 14436 工业产品保证文件 总则
3 术语和定义
下列术语和定义适用于本标准。
3.1
防火阀 fire damper
安装在通风、空气调节系统的送、回风管道上,平时呈开启状态,火灾时当管道内烟气温度达到70℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
3.2
排烟防火阀 fire damper in smoke-venting system
安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。
3.3
排烟阀 smoke damper
安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾或需要排烟时手动和电动打开,起排烟作用的阀门。带有装饰口或进行过装饰处理的阀门称为排烟口。
排烟阀一般由阀体、叶片、执行机构等部件组成。
4 分类及标记
4.1 按阀门控制方式分类见表1。
表1 按阀门控制方式分类
代 号 | 控制方式 | ||
W | 温感器控制自动关闭 | ||
S | 手动控制关闭或开启 | ||
D | Dc | 电动控制关闭或开启 | 电控电磁铁关闭或开启 |
Dj | 电控电机关闭或开启 | ||
Dq | 电控气动机构关闭或开启 | ||
注:排烟阀没有温感器控制方式。 |
4.2 按阀门功能分类见表2。
表2 按阀门功能分类
代 号 | 功 能 |
F | 具有风量调节功能 |
Y | 具有远距离复位功能 |
K | 具有阀门关闭或开启后阀门位置信号反馈功能 |
注:排烟防火阀和排烟阀不要求风量调节功能。 |
4.3 按外形分类分为矩形阀门和圆形阀门。
4.3.1 圆形阀门常用规格见表3。
表3 圆形阀门常用规格 单位为毫米
中 | 120 | 140 | 160 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | ||||||
法兰规格 | 扁钢20x4 | 扁钢25x4 | 角钢25x3 | ||||||||||||||
↓ | 450 | 500 | 560 | 630 | 700 | 800 | 900 | 1 000 | |||||||||
法兰规格 | 角钢25x3 | 角钢30x3 | |||||||||||||||
注:中为阀门公称直径。 |
4.3.2 矩形阀门常用规格见表4。
表4 矩形阀门常用规格 单位为毫米
W | H | ||||||||||||
120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1 250 | 1 600 | 2 000 | |
120 | ✓ | ✓ | ✓ | ✓ | |||||||||
160 | ✓ | ✓ | ✓ | ✓ | |||||||||
200 | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||||
250 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
320 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
400 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
500 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
630 | ✓ | ✓ | ✓ | ✓ | ✓ |
表4(续) 单位为毫米
W | H | ||||||||||||
120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1 250 | 1 600 | 2 000 | |
800 | 个 | ✓ | ✓ | ✓ | ✓ | ||||||||
1 000 | ✓ | ✓ | ✓ | ✓ | |||||||||
1 250 | ✓ | ✓ | |||||||||||
法兰规格 | 角钢25x3 | 角钢30x3 | 角钢40x4 | ||||||||||
注:W为阀门公称宽度,H为阀门公称高度。 |
4.4 标记
4.4.1 防火阀的名称符号为FHF。
4.4.2 排烟防火阀的名称符号为PFHF。
4.4.3 排烟阀的名称符号为PYF。

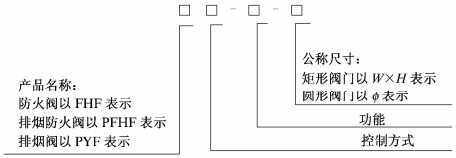

4.4.4 阀门标记为:
标记示例
示例1:FHF WSDj-F-630×500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能,公称尺寸为630mm×500mm的防火阀。
示例2:PFHF WSDe-Y-1 000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能,公称直径为1000mm的排烟防火阀。
示例3:PYF SDc-K-400×400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能,公称尺寸为400mm×400mm的排烟阀。
5 材料及配件
5.1 材料及零部件
5.1.1 阀体、叶片、挡板、执行机构底板及外壳宜采用冷轧钢板、镀锌钢板、不锈钢板或无机防火板等材料制作。
5.1.2 排烟阀的装饰口宜采用铝合金、钢板等材料制作。
5.1.3 轴承、轴套,执行机构中的棘(凸)轮等重要活动零部件,采用黄铜、青铜、不锈钢等耐腐蚀材料制作。
5.1.4 各类弹簧的制作应符合相应的国家标准要求。
5.2 配件
5.2.1 阀门的执行机构应是经国家认可授权的检测机构检测合格的产品。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
