1 范围

      本标准规定了防火膨胀密封件的术语和定义、基本结构、分类、代号和型号、规格、要求、试验方法、检验规则、标志、包装、运输和贮存等。

      本标准适用于防火门、防火窗、防火卷帘、防火阀、防火玻璃隔墙等建筑构配件使用的具有防火密封功能的防火膨胀密封件。车、船、飞机中的防火膨胀密封件也可参照使用。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB 6388 运输包装收发货标志

      GB/T 7633 门和卷帘的耐火试验方法（GB/T 7633-2008，ISO 3008：2007，Fire-resistance tests-Door and shutter assemblies,MOD)

      GB/T 8627 建筑材料燃烧或分解的烟密度试验方法

      GB 12955-2008 防火门

      GB 14907-2002 钢结构防火涂料

      GB 20285-2006 材料产烟毒性危险分级

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      防火膨胀密封件 fire intumescent seals

      火灾时遇火或高温作用能够膨胀，且能辅助建筑构配件使之具有隔火、隔烟、隔热等防火密封性能的产品。

3.2

      复合膨胀体 intumescent assembly

      防火膨胀密封件在应用状态下所必需的膨胀体和附属层等附属部分构成的整体。

3.3

      膨胀体 intumescent components

      复合膨胀体中遇火或受高温作用能够膨胀的部分材料。

4 基本结构

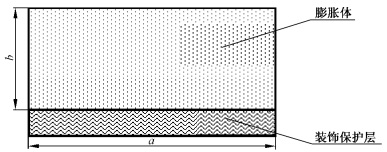

      防火膨胀密封件的复合膨胀体典型结构型式见图1。

图1 复合膨胀体典型结构型式

5 分类、代号和型号、规格

5.1 分类、代号

5.1.1 防火膨胀密封件分类及代号见表1。

表1 分类及代号

5.1.2 防火膨胀密封件的名称代号为FPJ。

5.2 型号、规格

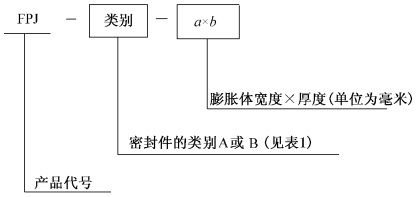

5.2.1 防火膨胀密封件的型号表示方式见图2。

图2 防火膨胀密封件的型号表示方式

      示例：FPJ-A-20x2表示单面保护层防火膨胀密封件，膨胀体宽度为20mm．膨胀体厚度为2mm。5.2.2 防火膨胀密封件的规格宜符合表2的规定。

表2 防火膨胀密封件的基本规格

6 要求

6.1 外观

      防火膨胀密封件的外露面应平整、光滑，不应有裂纹、压坑、厚度不匀、膨胀体明显脱落或粉化等缺陷。

6.2 尺寸允许偏差

      防火膨胀密封件的尺寸允许偏差应符合表3的规定。

表3 防火膨胀密封件的尺寸允许偏差

6.3 膨胀性能

      防火膨胀密封件的膨胀体应按7.3规定的方法试验，测得膨胀体的膨胀倍率n与企业公布值n。的偏差应不大于15％。

6.4 产烟毒性

      防火膨胀密封件的复合膨胀体应按7.4规定的方法试验，其烟气毒性的安全级别不应低于GB 20285-2006规定的ZA2级。

6.5 发烟密度

      防火膨胀密封件的复合膨胀体按7.5规定的方法试验，其烟密度等级SDR不大于35。

6.6 耐空气老化性能

6.6.1 防火膨胀密封件的复合膨胀体应按7.6规定的方法进行耐空气老化性能试验，试验后用玻璃棒按压防火膨胀密封件膨胀体表面，应无明显粉化、脱落现象。

6.6.2 空气老化试验后膨胀体的膨胀倍率应不小于初始膨胀倍率n。

6.7 耐水性

6.7.1 防火膨胀密封件的复合膨胀体应按7.7规定的方法进行耐水性试验，试验后防火膨胀密封件应无明显溶蚀、溶胀、粉化、脱落等现象。

6.7.2 耐水性试验后复合膨胀体的质量变化率应不大于5％。

6.7.3 耐水性试验后防火膨胀密封件膨胀体的膨胀倍率应不小于初始膨胀倍率n。

6.8 耐酸性

6.8.1 防火膨胀密封件的复合膨胀体应按7.8规定的方法进行耐酸性试验，试验后防火膨胀密封件应无明显溶蚀、溶胀、粉化、脱落等现象。

6.8.2 耐酸性试验后防火膨胀密封件的质量变化率应不大于5％。

6.8.3 耐酸性试验后防火膨胀密封件膨胀体的膨胀倍率应不小于初始膨胀倍率n。

6.9 耐碱性

6.9.1 按7.9规定的方法进行耐碱性试验，试验后防火膨胀密封件应无明显溶蚀、溶胀、粉化、脱落等现象。

6.9.2 耐碱性试验后复合膨胀体的质量变化率应不大于5％。

6.9.3 耐碱性试验后防火膨胀密封件膨胀体的膨胀倍率应不小于初始膨胀倍率n。

6.10 耐冻融循环性

6.10.1 按7.10规定的方法进行耐冻融循环性试验，试验后观察复合膨胀体并用玻璃棒按压膨胀体表面，应无明显粉化、脱落现象。

6.10.2 冻融循环试验后防火膨胀密封件膨胀体的膨胀倍率应不小于初始膨胀倍率n。

6.11 防火密封性能

      防火门用防火膨胀密封件应按其使用说明书规定的安装方法将防火膨胀密封件安装到防火门上，按7.11规定的方法试验，防火膨胀密封件使用部位的耐火完整性应符合GB7633的规定。

      对于用于其他建筑构件或特定用途的防火膨胀密封件，应按体现其实际应用状态的方式安装试验，试验结果应符合相应建筑构件的产品标准要求。

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
