GB/T 23913.3-2009 复合岩棉板耐火舱室第3部分：防火门

GB/T 23913的本部分规定了复合岩棉板耐火舱室中防火门的分类和标记、要求、试验方法、检验规则等。

本部分适用于船舶和海洋工程建筑物上具有耐火分隔要求的舱室和生活模块中防火门的设计、制造和验收。

下列文件中的条款通过GB/T 23913的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 700-2006 碳素结构钢（ISO 630：1995，Structural steels-Plates，wide flats，bars，sections and profiles,NEQ)

GB/T 706-2008 热轧型钢

GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差（ISO 16162：2000，Continuouslycold-rolled steel sheet products-Dimensional and shape tolerances,NEQ)

GB/T 1720-1979 漆膜附着力测定法

GB/T 2518-2008 连续热镀锌钢板及钢带

GB/T 3003-2006 耐火材料陶瓷纤维及制品

GB/T 3280-2007 不锈钢冷轧钢板和钢带

GB/T 4237-2007 不锈钢热轧钢板和钢带

GB/T 11874 船用门和窗开启方向和符号标志（GB/T 11874-1989，neq ISO/R 1226：1970）

CB/T 3830-1998 船用岩棉及其制品

中国船级社海上移动平台入级与建造规范 2005

国际海事组织（IMO）国际海上人命安全公约 2004综合文本

国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第1部分/IMO.A799（19）经修正的船用结构材料不燃性试验方法的建议案

国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第3部分/IMO.A754（18）关于“A”、“B”和“F”级分隔耐火试验程序的建议案

国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第5部分/IMO.A653（16）关于舱壁、天花板饰面材料表面燃烧性的耐火试验程序的修正建议

UI SC126（针对SOLAS II-2章中5.3,6.2,6.3，货船的防火材料性能要求的解释）

UI SC127［针对SOLAS II-2章中6.2，对材料表面的油漆、清漆和其他饰面涂料的烟气及毒性物质限制要求的解释的第二修订版（Rev．2）］

国际海事组织（IMO）《国际海上人命安全公约》2004综合文本和中国船级社《海上移动平台入级与建造规范》2005中确立的“A”、“B”和“H”级耐火分隔等级的术语和定义适用于GB/T 23913的本部分。

4.1 分类

4.1.1 防火门按结构分为单扇防火门和双扇防火门。

4.1.2 防火门按防火级别分为A级、B级和H级防火门。

4.2 典型结构型式和主要参数

防火门的典型结构型式及主要参数见表1及图1～图31。

表1 防火门典型结构型式及主要参数单位为毫米

名称	代号	防火级别	附件	通孔尺寸		门框深度 D	门扇厚度 t	门框型式	安装要求
				高Hc	宽Mc
单扇防火门	H120	H-120	W	≤2 200	≤1 300	65~440	50~80	C1	安装在钢壁上
	H60	H-60
	A60	A-60	W、P、E、EV				43~45	A1、A2、A3、A4、A5、A6、Z	安装在钢壁或复合岩棉板与钢壁组合的衬板上
	A30	A-30
	A15	A-15					38~40
	A0	0-V V
	B15	B-15	W、V、E、EV	≤2100	≤1 000			B1、B2、B3、B4、B5、B6、Z
	BO	B-0
	IB15	B-15						S K	安装在复合岩棉板上
	IBO	B-0				50
	FB15	B-15	-
	FBO	B-0
双扇防火门	DA60	09-V	W、P、E、EV	≤2100	≤2 100	65~440	43~45	A1、A2、A3、A4、A5、A6、Z	安装在钢壁或复合岩棉板与钢壁组合的衬板上
	DA30	A-30
	DA15	A-15					38~40
	DAO	A-0
	DB15	B-15	W、V、E、EV					B1、B2、B3、B4、B5、B6、Z
	DBO	B-0
	DIB15	B-15	W、V、E、EV			50		S、K	安装在复合岩棉板上
	DIBO	B-0
注1：表中符号说明： A、B、H-防火级别；V-通风栅；I-舱室内门； E-逃生口； D-双扇防火门； EV-带通风栅的逃生口；F-风道防火门；W-观察窗； P-消防口。注2：门框型式符号说明见4.3。注3：表中附件均为可选件。

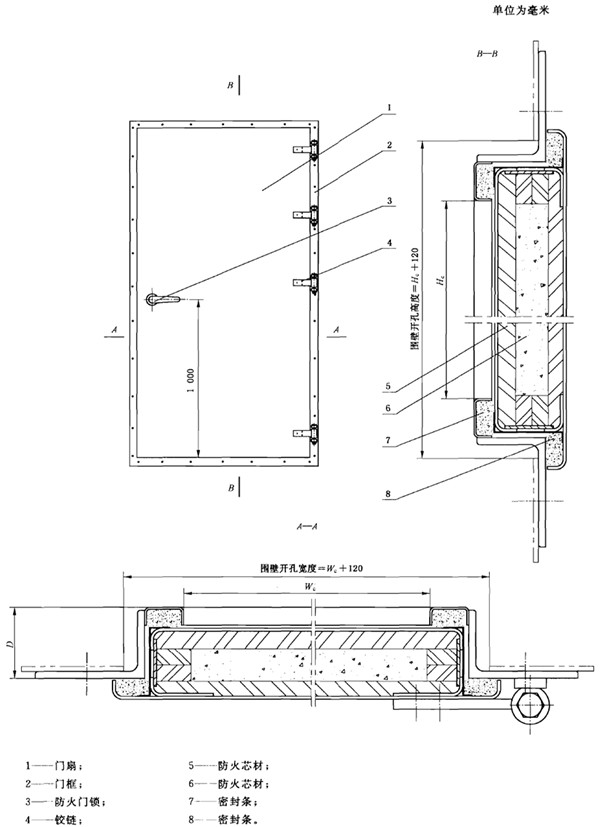

图1 H60、H120级防火门

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
