1 范围

      GB/T 23913的本部分规定了复合岩棉板耐火舱室中衬板、隔板和转角板的分类和标记、要求、试验方法、检验规则等。

      本部分适用于船舶和海洋工程建筑物上具有耐火分隔要求的舱室和生活模块中衬板、隔板和转角板的设计、制造和验收。

2 规范性引用文件

      下列文件中的条款通过GB/T 23913的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 191 包装储运图示标志（GB/T 191-2008，ISO 780：1997，MOD）

      GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差（ISO 16162：2000，Continuouslycold-rolled steel sheet products-Dimensional and shape tolerances,NEQ)

      GB/T 2518-2008 连续热镀锌钢板及钢带

      GB/T 3280-2007 不锈钢冷轧钢板和钢带

      GB/T 19889.3-2005 声学 建筑和建筑构件隔声测量 第3部分：建筑构件空气声隔声的实验室测量（ISO 140-3：1995，IDT）

      CB/T 3830-1998 船用岩棉及其制品

      国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第1部分/IMO．A799（19）经修正的船用结构材料不燃性试验方法的建议案

      国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第3部分/IMO．A754（18）关于“A”、“B”和“F”级分隔耐火试验程序的建议案

      国际海事组织（IMO）国际耐火试验程序应用规则（FTP）附件1（FTPC）第5部分/IMO．A653（16）关于舱壁、天花板饰面材料表面燃烧性的耐火试验程序的修正建议

      UI SC126（针对 SOLAS II-2章中5.3、6.2和6.3，货船的防火材料性能要求的解释）

      UI SC127（针对SOLAS II-2章中6.2，对材料表面的油漆、清漆和其他饰面涂料的烟气及毒性物质限制要求的解释）的第二修订版（Rev．2）

3 术语和定义

      下列术语和定义适用于GB/T 23913的本部分。

3.1

      衬板 lining panel

      在钢壁处，因装饰或隔音需要而设置的复合岩棉板。

3.2

      隔板 partition panel

      在无钢围壁处，用于房间之间或房间与走廊之间分隔的复合岩棉板。

3.3

      转角板 corner panel

      用于衬板、隔板转角处连接用的复合岩棉板。

4 分类和标记

4.1 分类

4.1.1 衬板、隔板按用途分为常规板、卫生板、防潮板、电缆板、加强板、隔声板和高隔声板。

4.1.2 转角板按结构型式分为L形转角板和T形转角板。

4.1.3 衬板、隔板按典型组装结构分为A型和C型两种。A型结构分为雌口型式、雄头型式和平端型式；C型结构分为单耳型式、双耳型式和平端型式。

4.2 结构

4.2.1 基本结构

      衬板、隔板的基本结构见图1。

图1 衬板、隔板的基本结构

4.2.2 典型接口型式

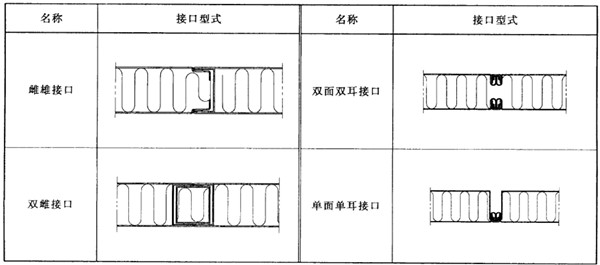

      衬板、隔板的典型接口型式见表1。

表1 典型接口型式

4.2.3 典型结构型式

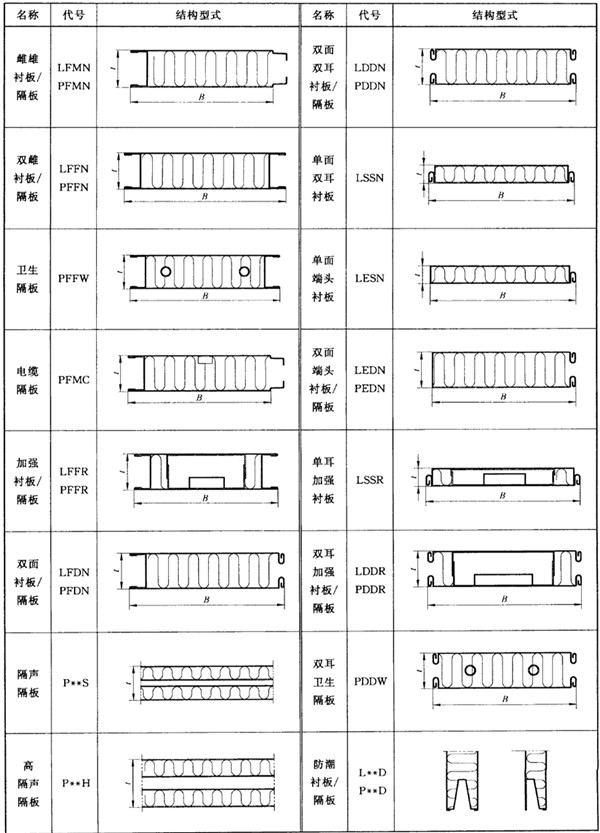

      衬板、隔板和转角板的典型结构型式和基本尺寸见表2和表3，表中代号说明见4.5。

表2 衬板、隔板典型结构型式和基本尺寸
