GB 14907-2018 钢结构防火涂料
- 发表时间：2022-11-06
- 来源：共立消防
- 人气：
1 范围
本标准规定了钢结构防火涂料的术语和定义、分类和型号、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于建（构）筑物钢结构表面使用的各类钢结构防火涂料。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB/T 706-2016 热轧型钢
GB/T 1728-1979 漆膜、腻子膜干燥时间测定法
GB/T 3186-2006 色漆、清漆和色漆与清漆用原材料 取样
GB/T 6388 运输包装收发货标志
GB/T 9779-2015 复层建筑涂料
GB/T 9978.1-2008 建筑构件耐火试验方法 第1部分：通用要求
GB/T 9978.6 建筑构件耐火试验方法 第6部分：梁的特殊要求
GB/T 11263-2017 热轧H型钢和剖分T型钢
GB/T 14522-2008 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法 荧光紫外灯
GB 15930-2007 建筑通风和排烟系统用防火阀门
GB 50017-2003 钢结构设计规范
GA/T 714-2007 构件用防火保护材料快速升温耐火试验方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
钢结构防火涂料 fire resistive coating for steel structure
施涂于建（构）筑物钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料。
3.2
截面系数 section factor
无保护钢构件每单位长度外表面面积与单位长度对应体积的比值。
4 分类和型号
4.1 分类
4.1.1 按火灾防护对象分为：
a) 普通钢结构防火涂料：用于普通工业与民用建（构）筑物钢结构表面的防火涂料；
b）特种钢结构防火涂料：用于特殊建（构）筑物（如石油化工设施、变配电站等）钢结构表面的防火涂料。
4.1.2 按使用场所分为：
a）室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面的防火涂料；
b）室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面的防火涂料。
4.1.3 按分散介质分为：
a）水基性钢结构防火涂料：以水作为分散介质的钢结构防火涂料；
b）溶剂性钢结构防火涂料：以有机溶剂作为分散介质的钢结构防火涂料。
4.1.4 按防火机理分为：
a）膨胀型钢结构防火涂料：涂层在高温时膨胀发泡，形成耐火隔热保护层的钢结构防火涂料；
b）非膨胀型钢结构防火涂料：涂层在高温时不膨胀发泡，其自身成为耐火隔热保护层的钢结构防火涂料。
4.2 耐火性能分级
4.2.1 钢结构防火涂料的耐火极限分为：0.50 h、1.00h、1.50 h、2.00h、2.50h和3.00h。
4.2.2 钢结构防火涂料耐火性能分级代号见表1。
表1 耐火性能分级代号
耐火极限（F，） h | 耐火性能分级代号 | |
普通钢结构防火涂料 | 特种钢结构防火涂料 | |
0.50≤F,<1.00 | F,0.50 | F,0.50 |
1.00≤F,<1.50 | F,1.00 | F,1.00 |
1.50≤F,<2.00 | F,1.50 | F,1.50 |
2.00≤F,<2.50 | F,2.00 | F,2.00 |
2.50≤F,<3.00 | F,2.50 | F,2.50 |
F,≥3.00 | F,3.00 | F,3.00 |
注：F，采用建筑纤维类火灾升温试验条件；F，采用烃类（HC）火灾升温试验条件。 | ||
4.3 型号
钢结构防火涂料的产品代号以字母GT表示；钢结构防火涂料的相关特征代号为：使用场所特征代号N和W分别代表室内和室外，分散介质特征代号S和R分别代表水基性和溶剂性，防火机理特征代号P和F分别代表膨胀型和非膨胀型；主参数代号以表1中的耐火性能分级代号表示。

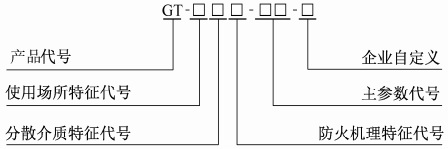

钢结构防火涂料的型号编制方法如下：
示例1：
GT-NRP-F，1.50-A，表示室内用溶剂性膨胀型普通钢结构防火涂料，耐火性能为F，1.50，自定义代号为A。
示例2：
GT-WSF-F，2.00-B，表示室外用水基性非膨胀型特种钢结构防火涂料，耐火性能为F，2.00，自定义代号为B。
5 技术要求
5.1 一般要求
5.1.1 用于生产钢结构防火涂料的原材料应符合国家环境保护和安全卫生相关法律法规的规定。
5.1.2 钢结构防火涂料应能采用规定的分散介质进行调和、稀释。
5.1.3 钢结构防火涂料应能采用喷涂、抹涂、刷涂、辊涂、刮涂等方法中的一种或多种方法施工，并能在正常的自然环境条件下干燥固化，涂层实干后不应有刺激性气味。
5.1.4 复层涂料应相互配套，底层涂料应能同防锈漆配合使用，或者底层涂料自身具有防锈性能。
5.1.5 膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm，非膨胀型钢结构防火涂料的涂层厚度不应小于15mm。
5.2 性能要求
5.2.1 室内钢结构防火涂料的理化性能应符合表2的规定。
表2 室内钢结构防火涂料的理化性能
序号 | 理化性能项目 | 技术指标 | 缺陷 类别 | |
膨胀型 | 非膨胀型 | |||
1 | 在容器中的状态 | 经搅拌后呈均匀细腻状态或稠厚流体状态，无结块 | 经搅拌后呈均匀稠厚流体状态，无结块 | C |
2 | 干燥时间（表干）／h | ≤12 | ≤24 | C |
3 | 初期干燥抗裂性 | 不应出现裂纹 | 允许出现1～3条裂纹，其宽度应≤0.5mm | C |
4 | 粘结强度／MPa | ≥0.15 | ≥0.04 | A |
5 | 抗压强度／MPa | - | ≥0.3 | C |
6 | 干密度／（kg／m3） | - | ≤500 | C |
7 | 隔热效率偏差 | ±15% | ±15% | - |
8 | pH值 | ≥7 | ≥7 | C |
9 | 耐水性 | 24h试验后，涂层应无起层、发泡、脱落现象，且隔热效率衰减量应≤35％ | 24h试验后，涂层应无起层、发泡、脱落现象，且隔热效率衰减量应≤35％ | A |
10 | 耐冷热循环性 | 15次试验后，涂层应无开裂、剥落、起泡现象，且隔热效率衰减量应≤35％ | 15次试验后，涂层应无开裂、剥落、起泡现象，且隔热效率衰减量应≤35％ | B |
注1：A为致命缺陷，B为严重缺陷，C为轻缺陷；“一”表示无要求。 注2：隔热效率偏差只作为出厂检验项目。 注3：pH值只适用于水基性钢结构防火涂料。 | ||||
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
IG541混合气体灭火系统
IG541混合气体灭火系统：IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体分别以52%、40%、8%的比例混合而成的一种灭火剂 -
二氧化碳气体灭火系统
二氧化碳气体灭火系统：二氧化碳气体灭火系统由瓶架、灭火剂瓶组、泄漏检测装置、容器阀、金属软管、单向阀（灭火剂管）、集流管、安全泄漏装置、选择阀、信号反馈装置、灭火剂输送管、喷嘴、驱动气体瓶组、电磁驱动 -
七氟丙烷灭火系统
七氟丙烷（HFC—227ea）灭火系统是一种高效能的灭火设备，其灭火剂HFC—ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零，是卤代烷1211、130 -
手提式干粉灭火器
手提式干粉灭火器适灭火时，可手提或肩扛灭火器快速奔赴火场，在距燃烧处5米左右，放下灭火器。如在室外，应选择在上风方向喷射。使用的干粉灭火器若是外挂式储压式的，操作者应一手紧握喷枪、另一手提起储气瓶上的
