1 范围

      本标准适用于工作压力为0.20 MPa～4.0 MPa、流量不大于16L/s的消防水枪。

      本标准不适用于脉冲气压喷雾水枪。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 197 普通螺纹 公差与配合（GB/T 197-2003，ISO 965-1：1998，MOD）

      GB/T 1173 铸造铝合金

      GB/T 1176 铸造铜合金技术条件（GB/T 176-1987，neq ISO 1338：1977）

      GB 3452.1 液压气动用O形橡胶密封圈 第1部分：尺寸系列及公差（GB 3452.1-2005，ISO3601-1:2002,MOD)

      GB 12514（所有部分）消防接口

      GB/T 15115 压铸铝合金

      GB/T 15116 压铸铜合金

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      消防水枪（以下简称为水枪）fire nozzles

      由单人或多人携带和操作的以水作为灭火剂的喷射管枪。

      水枪通常由接口、枪体、开关和喷嘴或能形成不同形式射流的装置组成。

3.2

      充实水流 solid stream

      具有充实核心段的水射流。

3.3

      雾状水流 fog stream

      水滴平均粒径不大于0.1mm，射流边缘夹角大于0°，且不具有充实核心段的水射流。

3.4

      开花水流（又称防护水幕） safeguarding water stream

      水滴平均粒径大于0.1mm，用来降低热辐射的伞形水射流。

3.5

      直流喷雾水枪 combination nozzle with a straight stream and a fog stream

      既能喷射充实水流，又能喷射雾状水流，并具有开启、关闭功能的水枪。

3.6

      直流开花水枪 nozzle with a straight stream and a safeguarding water stream

      既能喷射充实水流，又能喷射开花水流，并具有开启、关闭功能的水枪。

3.7

      多用水枪 multi-purpose nozzle

      既能喷射充实水流，又能喷射雾状水流，在喷射充实水流或喷射雾状水流的同时能喷射开花水流，并具有开启、关闭功能的水枪。

3.8

      射程 reach

      水枪在喷射轴线上喷射水流连续散落最远处至喷嘴出口端中心在地面上的垂直投影点之间的距离折回10％视为射程。

3.9

      喷雾角 spray angle

      雾状水流边缘间的夹角。

3.10

      开花角 safeguarding water stream angle

      开花水流边缘间的夹角。

3.11

      当量喷嘴直径 calculated nozzle diameter

      以水枪直流流量额定值和额定喷射压力为条件，流量系数为1时计算的直流喷嘴直径的圆整值。

4 分类与型号

4.1 分类

4.1.1 按水枪的工作压力范围分为：

      a） 低压水枪（0.20 MPa～1.6 MPa）；

      b）中压水枪（＞1.6 MPa～2.5 MPa）；

      c) 高压水枪（＞2.5 MPa～4.0 MPa）。

4.1.2 按水枪喷射的灭火水流形式可分为：

      a）直流水枪；

      b) 喷雾水枪；

      c) 直流喷雾水枪；

      d) 多用水枪。

4.1.3 喷雾角可调的低压直流喷雾水枪按功能分为以下4类：

      a）第I类：喷射压力不变，流量随喷雾角的改变而变化；

      b）第II类：喷射压力不变，改变喷雾角，流量不变；

      c）第Ⅲ类：喷射压力不变，在每个流量刻度喷射时，喷雾角变化，对应的流量刻度值不变；

      d）第Ⅳ类：在一定的流量范围内，流量变化时，喷射压力恒定。

4.2 型号

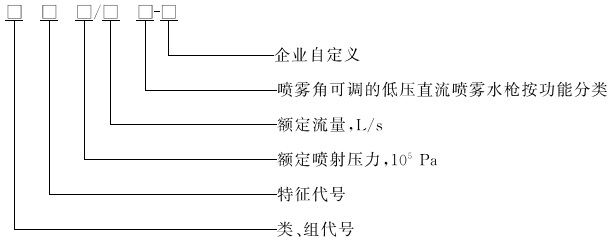

4.2.1 水枪的型号由类、组代号，特征代号，额定喷射压力和额定流量等组成。

      型号中的额定流量除了喷雾水枪为喷雾流量外，其余均为直流流量。对于第III类低压直流喷雾水枪，最大流量刻度值示为额定流量；对于第Ⅳ类低压直流喷雾水枪，最大直流流量示为额定流量。

4.2.2 水枪代号见表1。

表 1

      示例1：额定喷射压力0.35 MPa，额定直流流量7.5L/s的直流开关水枪型号为QZG3.5/7.5；

      示例2：额定喷射压力0.60 MPa，额定直流流量6.5L/s的球阀转换式多用水枪型号为QDH6.0/6.5；

      示例3：额定喷射压力0.60 MPa，额定直流流量6.5L/s的第I类导流式直流喷雾水枪型号为QLD6.0/6.5I；

      示例4：额定喷射压力2.0 MPa，额定直流流量3L/s的中压导流式直流喷雾水枪型号为QLD20/3。

5 性能要求

5.1 基本参数

5.1.1 低压水枪

5.1.1.1 直流水枪在额定喷射压力时，其额定流量和射程应符合表2的要求。

5.1.1.2 喷雾水枪在额定喷射压力时，其额定喷雾流量和喷雾射程应符合表3的要求。

5.1.1.3 直流喷雾水枪的流量和射程及喷射压力应符合以下要求：

      a) 在额定喷射压力时，其额定流量（对于第II类直流喷雾水枪调整到最大流量刻度值，对于第IV类直流喷雾水枪调整到最大直流流量）和直流射程应符合表4的要求。

      b) 第I类直流喷雾水枪在额定喷射压力时，其最大喷雾角时的流量应在表4额定直流流量的100％～150％的范围内，流量允差为±8％。

      c) 第II类直流喷雾水枪在额定喷射压力时，其喷雾角在30°、70°及最大喷雾角时的流量均应在表4额定直流流量的92％～108％的范围内，流量允差为±8％。

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
