GB 5135.10-2006 自动喷水灭火系统 第10部分压力开关

  • 发表时间:2022-11-04
  • 来源:共立消防
  • 人气:

1 范围

      GB 5135的本部分规定了自动喷水灭火系统压力开关的型号编制、分类、要求、试验方法及检验规则、标志、包装、运输和贮存。

      本部分适用于自动喷水灭火系统中压力开关。

      本部分不适用于气体灭火系统的压力开关和易燃易爆危险场合下使用的防爆型压力开关。

2 规范性引用文件

      下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB/T 191 包装储运图示标志

      GB 9969.1 工业产品使用说明书 总则

3 术语和定义

      下列术语和定义适用于GB 5135的本部分。

3.1

      压力开关 pressure switch

      自动喷水灭火系统中的一个部件,其作用是将系统的压力信号转换为电信号。

3.2

      记忆式压力开关 pressure switch of remember

      当压力信号撤除后,在人为复位前,仍能维持动作状态的压力开关。

3.3

      动作压力 action pressure

      压力开关动作时的最低压力值。

3.4

      额定工作压力 rated working pressure

      压力开关在伺应状态或工作状态下允许的最大工作压力。

4 分类

4.1 按产品在自动喷水灭火系统中的应用形式可分为:

      a)普通型压力开关,用符号P表示;

      b)预作用装置压力开关,用符号Y表示;

      c)特殊型压力开关,用符号T表示。

4.2 按压力开关的结构形式可分为:

      a)可调式压力开关,用符号K表示;

      b)不可调式压力开关,用符号B表示;

      c)记忆式压力开关,用符号J表示。

5 型号编制

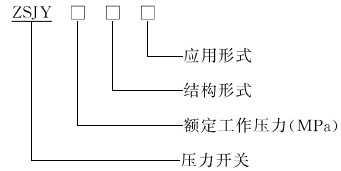

5.1 编制方法


5.2 标记示例

      ZSJY1.2KY表示预作用装置用,可调式,额定工作压力为1.2MPa的自动喷水系统压力开关型号。

6 要求

6.1 外观

6.1.1 压力开关表面不应有明显的锈蚀、涂层剥落、起泡、毛刺、结构松动等缺陷。

6.1.2 压力开关上标示的文字符号和标志清晰、正确,标志内容应符合10.1.1要求。

6.2 额定工作压力

      压力开关的额定工作压力应不低于1.2MPa。

6.3 动作压力

6.3.1 普通型压力开关的动作压力为0.035 MPa~0.05 MPa。

6.3.2 预作用装置压力开关动作压力为0.03 MPa~0.05 MPa。

6.3.3 特殊型系统压力开关的动作压力范围由厂家确定。

6.3.4 对于可调式压力开关,其最大和最小动作压力值范围,依生产厂家具体提供。

6.3.5 按7.3规定的方法试验时,压力开关常开触点应可靠闭合,而常闭触点应可靠断开;将系统压力调至动作压力的80%,维持3min,压力开关不应动作。

6.4 强度要求

      按7.4规定的方法进行水压强度试验,试验压力为1.5倍工作压力,保持5min,压力开关不应发生损坏及泄漏。试验后按7.3规定进行动作试验,其结果符合6.3的规定。

6.5 工作可靠性要求

6.5.1 普通型压力开关,按7.5.2.1规定的方法进行工作可靠性试验,压力开关动作应灵活、可靠,不得出现任何故障和结构损坏。本试验后,按7.12规定的方法测量压力开关的触点接触电阻,其值不应大于0.5Ω。

6.5.2 预作用装置压力开关,按7.5.2.2规定的方法进行工作可靠性试验,压力开关动作应灵活、可靠,不得出现任何故障和结构损坏。本试验后,按7.12规定的方法测量压力开关的触点接触电阻,其值不应大于0.5Ω。

6.5.3 特殊型系统压力开关,按7.5.2.1规定的方法进行工作可靠性试验,试验次数和温度由厂家提供,试验过程中压力开关动作应灵活、可靠,不得出现任何故障和结构损坏。按7.12规定的方法测量压力开关的触点接触电阻,其值不应大于0.5Ω。

6.6 耐湿热要求

      按7.6规定的方法进行湿热试验,在试验过程中,压力开关不允许发生误动作,按7.10规定测得绝缘电阻值不应小于1MΩ;试验后,按7.3规定进行动作试验,其结果符合6.3规定。

6.7 耐腐蚀要求

6.7.1 耐盐雾腐蚀要求

      按7.7.1规定的方法进行腐蚀试验,试验后,压力开关不得有明显的腐蚀损坏,按7.3规定进行动作试验,试验结果符合6.3规定。

6.7.2 耐二氧化硫腐蚀要求

      按7.7.2规定的方法进行腐蚀试验,试验后,压力开关不得有明显的腐蚀损坏,按7.3规定进行动作试验,试验结果符合6.3规定。

6.8 抗振要求

      按7.8规定的方法进行振动试验,在试验过程中,压力开关不允许发生误动作,不得有紧固件松动或损坏;试验后,按7.3规定进行动作试验,试验结果符合6.3规定。

6.9 碰撞要求

      按7.9规定的方法进行碰撞试验,在试验过程中,压力开关不允许发生误动作,其结构不得有明显损坏;试验结束后按7.3规定进行动作试验,试验结果符合6.3规定。

6.10 绝缘要求

      在正常大气条件下,保持24h,按7.10规定的方法进行绝缘电阻的测试,压力开关的所有触点(接地点除外)和外壳间及每对断开触点间的绝缘电阻不应小于20 MΩ。

6.11 耐电压要求

      在正常大气条件下,保持24h,按7.11规定的方法进行耐电压试验,压力开关的所有触点(接地点除外)和外壳间应能承受频率50 Hz的交流电压,历时60s的试验,试验期间压力开关不应出现表面飞弧、扫掠放电、电晕或击穿现象。试验电压按表1中规定进行。

表1 试验电压     单位为伏特

压力开关额定电压

试验电压(有效值)

≤50

>50

500

1 500

6.12 触点接触电阻

      在正常大气条件下,按7.12规定的方法测量压力开关的触点接触电阻,其值不应大于0.1Ω。

6.13 触点数量

      压力开关至少应有一对常开和常闭触点。

6.14 连接方式

      压力开关与系统的连接,应采用下述3种方式:

      a) Rc1/2(优先采用)、R21/2(优先采用);

      b) Rc3/4(优先采用)、R23/4(优先采用);

      c)  M20×1.5。

7 试验方法

7.1 试验条件

      除另行注明外,本章规定的试验应在正常大气条件下进行,即:

      ——环境温度:15℃~35℃;

      ——相对湿度:45%~75%;

      ——大气压力:86 kPa~106 kPa。

7.2 外观检查

      目测被测样品的外观,应符合6.1要求。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
