1 范围

      GB 21976的本部分规定了逃生梯的术语和定义、分类和型号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。

      本部分适用于建筑火灾发生时，供被困人员逃生使用的专用固定式逃生梯和悬挂式逃生梯。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 9969 工业产品使用说明书 总则

      GB/T 10125 人造气氛腐蚀试验 盐雾试验

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      固定式逃生梯 fixure escape ladder

      采用固定框架和传动链踏板结构，建筑火灾时依靠使用者自重使踏板垂直下降的逃生梯。

3.2

      悬挂式逃生梯 pensile escape ladder

      采用上端悬挂和边索梯档结构，建筑火灾时供使用者徒手攀爬的逃生梯。

3.3

      踏板 tread

      固定式逃生梯供使用者脚踏的横档构件。

3.4

      传动链 transmission chain

      固定式逃生梯两侧连接各级踏板的构件。

3.5

      梯档 stirrup

      悬挂式逃生梯供使用者脚踏的横档构件。

3.6

      边索 side rope

      悬挂式逃生梯两侧连接各级梯档的构件。

3.7

      撑脚 brace

      使悬挂式逃生梯与墙体保持一定距离的支撑用构件

3.8

      梯宽 width of ladder

      逃生梯传动链（或边索）之间的内边距。

3.9

      最大工作高度 maximum working height

      固定式逃生梯为可供逃生人员使用的最高位置的踏板至地面的垂直距离。悬挂式逃生梯为挂钩顶端至梯身底部最后一级梯档的垂直距离。

4 分类和型号

4.1 分类

      逃生梯按结构形式分为固定式逃生梯（以下简称固定梯）和悬挂式逃生梯（以下简称悬挂梯）。

4.2 型号

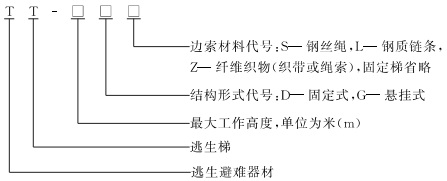

      逃生梯的型号由大类、小类、主参数、结构形式代号、边索材料代号组成，其形式如下：

      示例：TT-40D：表示最大工作高度为40m的钢质固定式逃生梯；TT-15GL：表示最大工作高度为15m、边索为钢质链条的悬挂式逃生梯。

5 技术要求

5.1 结构和外观要求

5.1.1 逃生梯的金属件应进行防腐蚀处理，无锈蚀、斑点、毛刺等缺陷。

5.1.2 逃生梯梯档或踏板的踏脚面应进行防滑处理。

5.1.3 逃生梯的传动链或边索应结构一致、粗细均匀、无扭曲及磨损现象。

5.1.4 固定梯的两侧应设置防护栏，踏板上方应设置扶手。

5.1.5 固定梯的传动系统应运转灵活，传动部件的外部应有防护措施。

5.1.6 固定梯的涂层应表面光洁、色泽均匀。

5.1.7 悬挂梯使用的钢丝绳外表面应无磨损现象。

5.1.8 悬挂梯使用的钢质链条各环间应转动灵活，链环形状应一致，链条应顺直，无尖角或锋利边缘。

5.1.9 悬挂梯使用的织带应加锁边线，末端应折缝且不留散丝；绳索绳头应不留散丝，末端编花前应经燎烫处理，编花后不得进行燎烫处理，编花部分应加保护套。

5.2 固定梯

5.2.1 固定梯的基本参数应符合表1的规定。

表1

5.2.2 固定梯的踏板应能承受3倍于单块踏板最大负荷的载荷，经强度试验后，踏板不应出现断裂或明显变形现象。

5.2.3 固定梯的踏板和传动链应能承受3倍于单块踏板最大负荷的剪切载荷，经踏板对传动链的剪切试验后，踏板、传动链以及两者的连接处均不应出现断裂或明显变形现象。

5.2.4 固定梯的扶手应能承受1.5倍于单块踏板最大负荷的载荷，经强度试验后，扶手最大弯曲变形不应大于2mm。

5.2.5 固定梯的主轴应能承受整梯最大负荷与运转部件总重量之和3倍的载荷，经强度试验后，主轴不应出现断裂或明显变形现象。

5.2.6 固定梯的传动链应能承受整梯最大负荷与运转部件总重量之和3倍的载荷，经强度试验后，传动链不应出现断裂或明显变形现象。

5.2.7 固定梯的传动链经耐腐蚀性能试验后，应无起层、剥落或肉眼可见的点蚀凹坑。然后进行强度试验，传动链不应出现断裂或明显变形现象。

5.2.8 固定梯的踏板在整梯最小负荷、单块踏板最大负荷以及整梯最大负荷状态下的下降速度应为0.1m/s~0.4 m/s。

5.2.9 固定梯应设置应急制动机构。当踏板的下降速度大于0.5m/s时，应急制动机构应能自动停止固定梯的运行，且能通过手动操作将有负载的踏板缓慢安全降至地面。

5.2.10 固定梯经可靠性试验后，不应出现卡阻或影响其正常运行的故障，踏板的下降速度仍应符合5.2.8的规定。

5.3 悬挂梯

5.3.1 悬挂梯的基本参数应符合表2的规定。

表2
