GB/T 12666.1-2008 单根电线电缆燃烧试验方法 第1部分:垂直燃烧试验
- 发表时间:2022-11-24
- 来源:共立消防
- 人气:
1 范围
GB/T 12666的本部分适用于检验单根电线电缆或电缆中的一根绝缘线芯在垂直状态下用规定火焰直接燃烧的阻燃性能。
GB/T 12666的本部分规定了单根电线电缆间歇供火垂直燃烧试验设备及方法,并给出了推荐的性能要求。
注:使用能延缓火焰蔓延并符合本部分要求的电线或电缆并不足保证该电线电缆能在所有敷设条件下阻止火焰的蔓延,因此,在一些蔓延危险性高的场合,如成束电缆大长度垂直敷设时,还应采用特殊的装置来预防。不应认为电缆试样符合本部分规定的性能要求,成束的该种电缆也会表现出类似的性能。
2 规范性引用文件
下列文件中的条款通过GB/T 12666的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/Z 5169.15-2001 电工电子产品着火危险试验 试验方法 500 W标称试验火焰和导则(IEC/TR2 60695-2-4/2:1994,IDT)
3 试样
从成品电线电缆或软线上截取试样一根,长约455mm。
4 试样处理
试验前,试样、设备和周围空气应在(23.0±5.0)℃温度下达到热平衡(处理至少16h),整个试验期间周围空气温度应稳定在(23.0±5.0)℃。
5 试验设备
5.1 引燃源
引燃源应为符合GB/Z 5169.15-2001中4.2.1规定的实验室喷灯,并按GB/Z 5169.15-2001中4.4提供的认可方法对喷灯进行校准。
仲裁试验时,试验用燃气应为技术级甲烷(纯度至少达到98.0%),标称热值37.3MJ/m3。允许使用其他等级的甲烷、天然气、煤气或丙烷,无论何种情况,燃气应能提供可校准的火焰。
喷灯火焰应至少每两周进行一次校准。如使用的不是仲裁试验用技术级甲烷,每天试验前应对喷灯火焰进行校准。罐装天然气换罐或任何燃气设备改变时,应对喷灯火焰进行校准。
5.2 喷灯底座固定用楔子
喷灯底座固定用楔子应能将喷灯底座固定,并使喷灯灯管与试样处在同一垂面上(见图1)。该楔子能够将喷灯灯管从竖直位置转至与竖直位置成20°角的供火位置。处于供火位置时,灯管口平面与灯管纵轴线的交点和试验火焰的蓝色内锥触及试样表面点之间的距离应为40mm,此时,试验火焰的蓝色内锥正好触及试样正表面的中心线。楔子应装有铰链,可使喷灯反复地从远离试样的位置精确地转回到供火位置,同时不扰动铺在试验室底板上的棉层。
5.3 试验室
试验室应能密闭,并配备气密的玻璃窗框、门或其他装置以便操作设备和观察。试验室内部每条直线尺寸应至少为610mm或更长,且试验室应至少具有4㎡3的容积,包括排气通道的体积,排气通道的体积不作规定。其中至少2㎡应位于试验火焰区域的上方,作为热量和烟气累积的空间。
试验室应配备一个方便操作设备的气密的手套箱或其他当接近通道完全关闭时可操作设备的装置。
试验室应配备一个排风机以便在试验后将烟气排出试验区域之外。

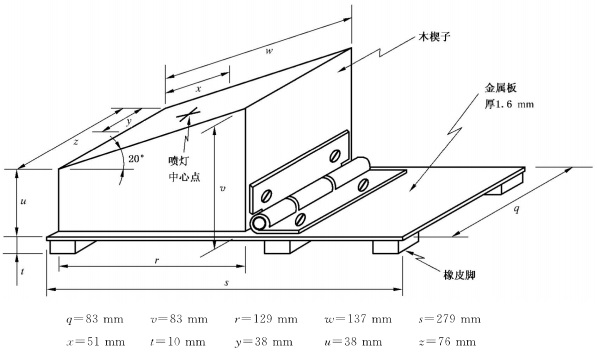

图1 喷灯底座固定用楔子
6 试验步骤
将试样如图2垂直固定在试验室中,在试验室底部平铺一层厚度不大于6mm的矩形医用棉层。棉层直径为(150~200)mm,棉层不得位于喷灯上或楔子下。棉层中心在试样纵轴的延长线上,棉层的上表面应位于试验火焰的蓝色内锥触及试样表面点下方(230~240)mm。
用一条宽10mm,厚约0.1mm,定量94g/m2的牛皮纸条,在一面均匀涂上刚好足够粘接的胶,然后绕试样一周,两端对粘做成指示旗。指示旗应从试样向外突出20mm,指向试验室后方。对于扁试样做试验时,指示旗应从试样后宽面的中点伸出,而试验火焰施加在前宽面上。
将试样固定在可使试样竖直的支撑装置上,使指示旗的下边位于试验火焰的蓝色内锥触及试样表面点上方250mm,支撑装置的下支撑距试验火焰的蓝色内锥触及试样表面点至少(50~75)mm。
每次试验前当喷灯竖直且远离试样时,应检验火焰以保证其总高度为(125±10)mm,蓝色内锥高(40±2)mm。将调节好的喷灯固定在楔形台上,使喷灯处于供火位置。
点燃喷灯向试样供火15s,移开火焰15s,反复五次。如果在停止供火期间试样继续燃烧,但残焰在15s内自行熄灭,则在喷灯停止供火15s后开始下一次的供火;如果在停止供火后,试样上的残焰超过15s,则在残焰自动熄灭后立即进行下一次的供火。

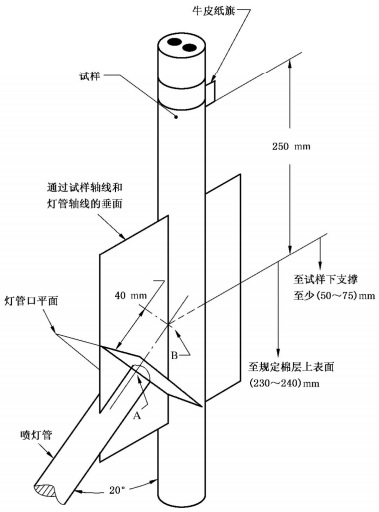

图2 试样及喷灯位置示意图
7 性能要求
如试验结果同时符合下述要求,则判定电线电缆通过本试验:
a)在任何一次喷灯停止供火后,残焰持续时间不超过60s;
b) 在试验过程中和试验后,铺垫在底部的棉层没有被燃烧滴落物引燃(无火焰的碳化忽略不计);
c) 在试验过程中和试验后,指示旗被烧掉或烧焦成炭的面积小于25%(可以用布或手指抹去的烟灰或褐色的焦痕部分忽略不计)。
d) 如果在试验过程中有灼热物、燃烧着的微粒或液滴落在铺垫在底部的棉层外或喷灯或楔子上,则重复第6章的操作,棉层应覆盖以试样垂轴为中心的305mm×355mm长的试验表面,同时在喷灯周围楔子的表面铺上棉层,试验结果应符合第7章中a)、b)、c)的要求。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
-
