1 范围

      本标准规定了阻燃纸和纸板燃烧性能的试验方法。试验方法包括：

      a）试验方法A：主要用于经阻燃处理，且经水浸洗后阻燃效果受到明显影响的纸或纸板；

      b）试验方法B：主要用于经阻燃处理，且经水浸洗后阻燃效果未受到明显影响的纸或纸板。

      本标准适用于厚度不超过1.6mm的纸和纸板。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 5907 消防基本术语 第一部分

      GB/T 10739 纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T 10739-2002，eqv ISO 187：1990)

3 术语和定义

      GB/T 5907中确立的以及下列术语和定义适用于本标准。

3.1

      炭化长度 char length

      在试验条件下，与试样脱离的炭化材料的长度。

3.2

      续燃时间 flaming time

      在试验条件下，移开燃烧器火焰后试样持续有焰燃烧的时间。

3.3

      灼燃时间 glowing time

      试样停止有焰燃烧后，试样持续灼热燃烧的时间。

3.4

      非耐洗型阻燃纸或纸板 un-laundering resistant flame-retardant paper and board

      在试验条件下，经水浸洗后阻燃效果受到明显影响的纸或纸板。

3.5

      耐洗型阻燃纸或纸板 laundering resistant flame-retardant paper and board

      在试验条件下，经水浸洗后阻燃效果未受到明显影响的纸或纸板。

4 试验装置

4.1 燃烧试验箱

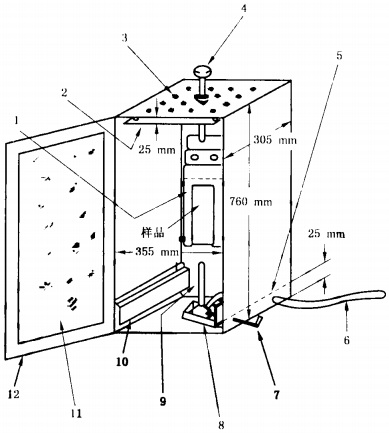

      如图1所示，燃烧试验箱由金属板（或其他不燃材料）制作，箱体底部尺寸为（305×355）mm，高760mm。试验箱设有供观察燃烧现象的含卡口的玻璃门。箱体顶板下方25mm处设有一块挡板，顶板上均匀分布16个直径为12.5mm的通风孔。箱体两侧面各设有8个直径为12.5mm的通风孔，孔中心距离箱体底边25mm。

      1——试样夹；

      2——顶板：

      3——通风孔；

      4——可旋转试样的球形手柄；

      5——通风孔（位于箱体两侧）；

      6——供气橡胶管；

      7——本生灯定位手柄；

      8——本生灯滑槽；

      9——本生灯；

      10——挡板（位于两侧）；

      11——观察窗；

      12——绞链门。

图1 燃烧试验箱

4.2 试样夹

      试样夹为一个悬挂于箱体中心的倒“U”型金属夹，可夹持尺寸为（70×210）mm的试样，夹持后试样的长轴线位于垂直方向。夹持试样时，应沿试样整个长度方向，距试样边缘10mm位置进行夹取，暴露面为（50×210）mm。试样夹应与箱体顶部连接，并能在箱体外部旋转试样夹，以观察试样的两个侧面。

4.3 试验火焰

      试验火焰由本生灯提供，灯管内径为10mm，位于试样底边中心处，灯管顶端距离试样底边19mm。调节灯管的空气供应量以产生（40±2）mm高的火焰。本生灯配有拉伸手柄和轨道，在点燃本生灯后可使本生灯滑动至规定位置。

      燃气通常可使用天然气或丙烷，输入压力应为（17.2±1.8）kPa。

4.4 记时器

      采用精度为0.2s的秒表或电子记时器。

4.5 刻度尺

      采用精度为0.5mm的直尺。

5 试样制备

5.1 非耐洗型阻燃纸或纸板

      从样品的纵向和横向各切取两块尺寸为（70×210）mm的试样。将试样分为两组，每组包括一块纵向切取的试样和一块横向切取的试样。

5.2 耐洗型阻燃纸或纸板

      从样品的纵向和横向各切取四块尺寸为（70×210）mm的试样。将试样分为四组，每组包括一块纵向切取的试样和一块横向切取的试样。

6 状态调节

      试样应按GB/T 10739的规定进行状态调节。

7 试验程序

7.1 试验方法A

7.1.1 浸洗程序

7.1.1.1 将按5.2规定制备的四组试样中的两组试样放入2000mL的玻璃烧杯中。

7.1.1.2 用一张金属丝网盖住烧杯口，将一根内径约为6mm的玻璃管插至烧杯底部，通过玻璃管以12L/h的速度向烧杯中连续注入（24±1）℃的蒸馏水（或去离子水），注入持续时间为4h。

7.1.1.3 向烧杯注入蒸馏水（或去离子水）完毕后，从烧杯中取出试样，用纸巾擦除试样表面水分。

7.1.1.4 将试样水平置于（105±3）℃的烘箱中干燥1h。

7.1.1.5 将烘干后的试样按第6章规定进行状态调节。

7.1.2 点火程序

7.1.2.1 将经状态调节后的试样夹持在试样夹上，并将本生灯火焰高度调节为（40±2）mm。

7.1.2.2 关闭箱门，滑动本生灯，使本生灯火焰直接与试样底边接触12s，然后立即移开本生灯火焰。记录试样的续焰时间和灼燃时间。

7.1.3 炭化长度的测量程序

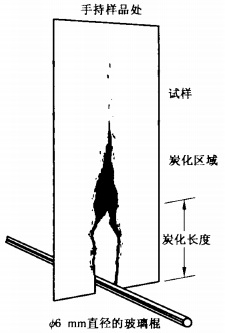

7.1.3.1 从试样夹上取出试样，如图2所示，水平把持住试样，用直径6mm的玻璃棒轻轻拍打试样的炭化区域，以去除松脆的炭渣。

图2 测量炭化长度

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
