GB/T 5169.35-2015 电工电子产品着火危险试验 第35部分:燃烧流的腐蚀危害 总则
- 发表时间:2022-11-22
- 来源:共立消防
- 人气:
1 范围
GB/T 5169的本部分规定了:
a)腐蚀危害试验方法概况;
b)腐蚀危害测量方法;
c)试验方法需考虑的问题;
d)腐蚀危害数据与危险评定的相关性。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5169.2-2013 电工电子产品着火危险试验 第2部分:着火危险评定导则 总则(IEC 60695-1-10:2009,IDT)
GB/T 5169.36-2015 电工电子产品着火危险试验 第36部分:燃烧流的腐蚀危害 试验方法概要和相关性(IEC/TS 60695-5-2:2002,IDT)
GB/T 17650.1-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分:卤酸气体总量的测定(idt IEC 60754-1:1994)
GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第2部分:用测量pH值和电导率来测定气体的酸度(idt IEC 60754-2:1991)
ISO/TR 9122-1:1989 燃烧流的毒性试验 第1部分:导则(Toxicity testing of fire effluents-Part 1:General)
ISO 11907-2:1995 塑料 烟的产生 燃烧流的腐蚀测量 第2部分:静态法(Plastics-Smokegeneration-Determination of the corrosivity of fire effluents-Part 2:Static method)
ISO 11907-3:1998 塑料 烟的产生 燃烧流的腐蚀测量 第3部分:使用移动炉的动态分解法(Plastics-Smoke generation--Determination of the corrosivity of fire effluents-Part 3:Dynamic de-composition method using a travelling furnace)
ISO 11907-4:1998 塑料 烟的产生 燃烧流的腐蚀测量 第4部分:使用锥形腐蚀计的动态分解法(Plastics-Smoke generation-Determination of the corrosivity of fire effluents-Part 4:Dynamic decomposition method using a conical radiant heater)
ISO/IEC 13943:2000 消防安全 词汇(Fire safety-Vocabulary)
IEC/TS 60695-5-3 着火危险试验第5-3部分:燃烧流的腐蚀危害 泄漏电流和金属损失试验方法(Fire hazard testing-Part 5-3:Corrosion damage effects of fire effluent-Leakage current and metal loss test method)
ASTM D 2671-00 电工用热缩性管材的标准试验方法(Standard Test Methods for Heat-Shrinkable Tubing for Electrical Use
3 术语和定义
ISO/IEC 13943:2000界定的以及下列术语和定义适用于本文件。
3.1
腐蚀危害 corrosion damage
由于化学作用引起的物理和/或化学危害或功能受损。
[ISO/IEC 13943:2000,定义25]
3.2
腐蚀电极 corrosion target
在指定条件下,用于测量腐蚀危害程度的传感器。
注:该传感器可以为产品、组件或用于模拟它们的参考物质。
[ISO/IEC 13943:2000,定义26]
3.3
临界相对湿度 critical relative humidity
引起泄漏电流超过产品规定值的相对湿度值。
3.4
燃烧流 fire effluent
由燃烧或热解产生的所有气体和/或气溶胶(包括悬浮颗粒)的总称。
[ISO/IEC 13943:2000,定义45]
3.5
燃烧流衰减特性 fire effluent decay characteristics
燃烧流随时间和蔓延而产生的物理和/或化学变化。
3.6
燃烧流的蔓延 fire effluent transport
燃烧流离开着火位置的移动。
3.7
火情 fire scenario
对特定场所真实火灾或大规模模拟试验,从起燃前到燃烧结束的一个或多个阶段条件(包括环境条件)的详细描述。
[ISO/IEC 13943:2000,定义58]
3.8
起燃源 ignition source
引发燃烧的能量来源。
[ISO/IEC 13943:2000,定义97]
3.9
泄漏电流 leakage current
非期望回路的电流。
3.10
烟 smoke
燃烧流的可见部分。
[ISO/IEC 13943:2000,定义150]
4 火情和着火模型
近年来,燃烧流分析工作有很大进展。众所周知,燃烧产物的混合物组分主要取决于燃烧材料性质、温度和通风条件,尤其还有着火位置处的氧气通入量。表1显示了大气变化环境中的不同着火阶段。实验室规模试验条件可参考该表格,以尽可能与全规模火灾的情况一致。
由于火灾包含一系列复杂和相互关联的物理和化学现象,导致实验室规模的仪器很难全面模拟一场火灾。物理着火模型的有效性问题或许是所有着火试验最难的技术问题。
电工电子产品着火危险评定的概况在GB/T 5169.2-2013中有给出。
起燃后,根据环境条件以及可燃材料的放置情况,火势发展可能出现不同的方式。但是,火势发展的一般模型可以在隔室中建立,它的温度-时间曲线大致显示为3个阶段,外加一个衰退阶段(见图1)。
阶段1(无焰分解)是维持燃烧之前的着火开始阶段,燃烧室温度几乎没有增加。这个阶段的主要危险是起燃和烟的生成。
阶段2(发展中的着火)从起燃开始到燃烧室温度成迅速增加结束。这个阶段的主要危险除产烟外,还有火焰的蔓延和热释放。
阶段3(完全着火)的开始是室内所有可燃物的表面分解到一定程度时,整个室内突然起燃,并伴随温度急速并大幅度的上升(轰燃)。
阶段3结束时,可燃物和/或氧气已被大量消耗,因此温度会以一定的速率下降,这也取决于系统的通风以及热量和质量转换特性。这个阶段通常被认为是衰退阶段。
上述每个阶段都可能产生不同的混合分解产物,反之,这些分解产物也会影响该阶段燃烧流的腐蚀电位。

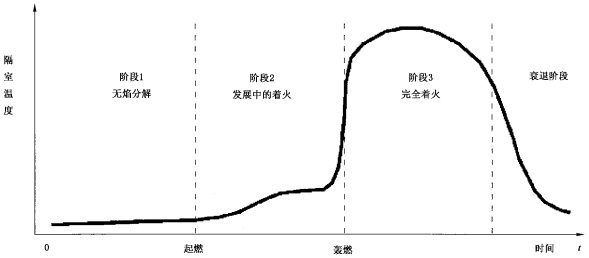

图1 隔室中着火发展的不同阶段
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
