GB/T 17651.2-2021 电缆或光缆在特定条件下燃烧的烟密度测定 第2部分:试验程序和要求

  • 发表时间:2022-11-20
  • 来源:共立消防
  • 人气:

1 范围

      本文件描述了用来测定电缆或光缆在特定条件下燃烧时释出的烟密度的试验程序,并详细介绍被试电缆或光缆样品的制备、组装及燃烧方法,推荐有关评定试验结果的要求。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      IEC 60695-4 电工电子产品着火危险试验 第4部分:着火试验术语(Fire hazard testing-Part 4:Terminology concerning fire tests for electrotechnical products)

      IEC 60811-203 电缆和光缆 非金属材料通用试验方法 第203部分:通用试验方法 厚度和外形尺寸测量(Electric and optical fibre cables-Test methods for non-metallic materials-Part 203: General tests-Measurement of overall dimensions)

      IEC 61034-1 电缆或光缆在特定条件下燃烧的烟密度测定 第1部分:试验装置(Measurementof smoke density of cables burning under defined conditions-Part 1:Test apparatus)

      ISO/IEC 13943:2000 消防安全 词汇(Fire safety-Vocabulary)

3 术语和定义

      IEC 60695-4和ISO/IEC 13943:2000界定的术语和定义适用于本文件。

4 试验装置

      本文件规定的试验程序应采用IEC 61034-1给定的试验装置,即试验箱、光测装置和标准火源进行。

5 试验准备

5.1 试样制备

      试样应由经小心校直的一根或多根1.00m±0.05m长的电缆或光缆组成,然后应在23℃±5℃下放置至少16h。

5.2 电缆或光缆试样根数选择和组装

5.2.1 试样根数的选择

5.2.1.1 通则

      电缆或光缆外径应采用IEC 60811-203给出的方法,且应在三处相隔至少1m的地方进行测量。电缆或光缆外径取三个值的平均值并应修约到一位小数。如果计算得出的第二位小数大于或等于5,则第一位小数应进一位;例如:5.75修约为5.8,5.74修约为5.7。

      计算得出的电缆或光缆外径应用于选择试样的数量。

5.2.1.2 电缆或光缆外径大于5.0mm

      电缆或光缆外径大于5.0mm时,组成试验样品的试样根数应符合表1的规定。

表1 试样根数

电缆或光缆外径(d)

mm

试样根数

d>40.0

1

20.0<d≤40.0

2

10.0<d≤20.0

3

5.0<d≤10.0

N1a

a N1=45/d根试样。N1值应舍去小数取整数,得出试样根数。

5.2.1.3 电缆或光缆外径小于或等于5.0mm、大于或等于1.0mm

      电缆或光缆外径小于或等于5.0mm、大于或等于1.0mm时,应将7根试样制成一束。组成试验样品的试样束数量(N2)应按公式(1)计算:

N2 = 45/3d     ……(1)

      N2值应舍去小数取整数,得出试样束数量。

      每一束应由7根电缆或光缆绞合在一起构成,纹合节距在20d~30d之间,然后用直径约为0.5mm的金属丝从中心部位开始每隔100mm绕两圈扎紧(见图1)。

单位为毫米


      标引序号说明:

      1——金属丝;

      2——中心部位;

      3——试样根数=7。

图1 电缆或光缆束绑扎方法

5.2.1.4 非圆形电缆或光缆

      非圆形电缆或光缆的试样应是一个水平扁型单元,其中每个试样的短轴应面向火源。

      该单元应用直径约为0.5mm的金属丝从中心部位开始每隔100mm绕两圈扎紧(见图2)。组成试验样品所需的试样根数应符合表1的规定。不同之处在于,对于外径小于或等于5.0mm的电缆或光缆,试样不应绞合成束且应根据公式N1=45/d计算试验样品水平扁型单元所需的试样根数。

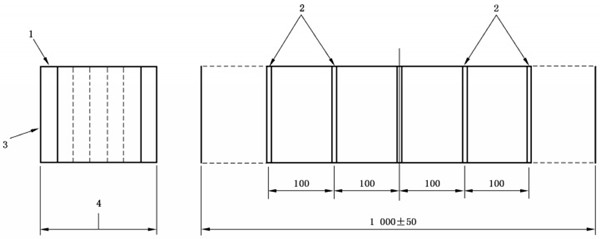

单位为毫米


      标引序号说明:

      1——电缆短轴;

      2——金属丝绑扎:

      3——电缆长轴;

      4——试样根数n。

图2 非圆形电缆或光缆水平扁型单元的绑扎方法

      以下用于确定试样数量的外径(d)的方法应适用于短轴大于或等于2.0mm的电缆或光缆:

      a)对于长轴与短轴之比小于或等于3的电缆或光缆,标称短轴应作为外径(d);

      b)对于长轴与短轴之比介于3~16之间的电缆或光缆,外径(d)应取电缆或光缆周长的一半除以3.14(π)。

      对于短轴小于2.0mm或长轴与短轴比超过16的电缆或光缆,应在产品标准中给出试验方法,如果没有,则由制造商和采购方商定。

5.2.2 试验样品的安装

      试验过程中试样应保持原位,要求如下:

      ——单个试样或成束试样应绑扎在一起直至试验结束,并且在距离每端300mm处应用金属丝将它们固定在支架上。

      为避免样品在试验过程中移动,多根试样或试样束应使用直径约为0.5mm的金属丝在中心部位以及中心部位向两端每隔100mm处绕两圈进行绑扎。此外,可用适当的装置例如弹簧或砝码将多根试样或试样束的一端或两端张紧。

5.3 试样位置

      盛有酒精的酒精盘应架离地面以使酒精盘周围和下方的空气流通。试样或试样束应紧挨着且水平放置在酒精盘上方的中心位置,使试样的下表面与酒精盘底部之间的距离为150mm±5mm(见图3)。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
