GB/T 32129-2015 电线电缆用无卤低烟阻燃电缆料
- 发表时间：2022-11-17
- 来源：共立消防
- 人气：
1 范围
本标准规定了电线电缆用无卤低烟阻燃电缆料（以下简称无卤低烟阻燃电缆料）的产品分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存等。
本标准适用于无卤低烟阻燃电线电缆和光缆用护套、额定电压3kV及以下无卤低烟阻燃电线电缆用绝缘。
本标准适用于以不含卤素的一种或多种聚合物或共聚物，添加无卤阻燃剂和其他改性助剂，经混炼、塑化、造粒而制得的无卤低烟阻燃电缆料。
本标准适用于热塑性和交联型无卤低烟阻燃电缆料。
注：对交联型产品，所规定的性能是指材料交联后的性能。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1040.3-2006 塑料 拉伸性能的测定 第3部分：薄膜和薄片的试验条件
GB/T 1408.1-2006 绝缘材料电气强度试验方法 第1部分：工频下的试验
GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法
GB/T 2406.2-2009 塑料 用氧指数法测定燃烧行为 第2部分：室温试验
GB/T 2408-2008 塑料 燃烧性能的测定 水平法和垂直法
GB/T 2951.21-2008 电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法-耐臭氧试验-热延伸试验-浸矿物油试验
GB/T 5470-2008 塑料 冲击法脆化温度的测定
GB/T 8323.2-2008 塑料 烟生成 第2部分：单室法测定烟密度试验方法
GB/T 8815-2008 电线电缆用软聚氯乙烯塑料
GB/T 17650.1-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分：卤酸气体总量的测定
GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第2部分：用测量pH值和电导率来测定气体的酸度
IEC 60684-2:2003 绝缘软管 第2部分：试验方法（Flexible insulating sleeving-Part 2： Methods of test)
3 产品分类
3.1 代号
3.1.1 系列代号
无卤低烟阻燃………………………………………………………………WDZ
3.1.2 用途代号
护套…………………………………………………………………………H
3.1.3 材料特征代号
热塑性聚烯烃类………………………………………………………………Y
共聚多酯类热塑性弹性体类………………………………………………TPC
苯乙烯类热塑性弹性体类…………………………………………………TPS
氨基甲酸乙酯类热塑性弹性体类…………………………………………TPU
热塑性硫化胶……………………………………………………………………TPV
交联型聚烯烃类…………………………………………………………………YJ
注：其他材料的代号正在考虑中。
3.1.4 耐热特性代号
最高允许电线电缆导体工作温度70℃……………………………………70
最高允许电线电缆导体工作温度90℃……………………………………90
最高允许电线电缆导体工作温度105℃…………………………………105
最高允许电线电缆导体工作温度125℃…………………………………125
最高允许电线电缆导体工作温度150℃…………………………………150
3.2 产品表示方法

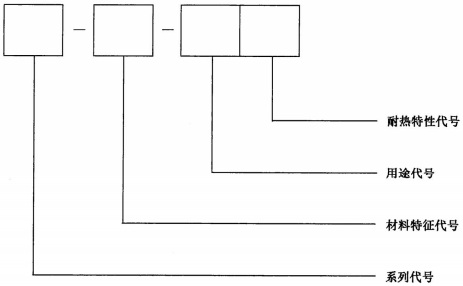

产品用型号表示。产品型号见图1。
图1 产品型号组成
示例1：70℃无卤低烟阻燃热塑性聚烯烃绝缘料，表示为：WDZ-Y-J70。
示例2：70℃无卤低烟阻燃氨基甲酸乙酯类热塑性弹性体类护套料，表示为：WDZ-TPU-H70。
示例3：125℃无卤低烟阻燃交联型聚烯烃绝缘料，表示为：WDZ-YJ-J125。
4 技术要求
4.1 外观
无卤低烟阻燃电缆料应塑化良好、色泽均匀，尺寸约为直径3mm～4mm、高3mm的圆柱形颗粒，或采购双方协商的其他形状。
4.2 颜色
无卤低烟阻燃护套料的颜色可以为黑色、白色、本色、灰色等。
无卤低烟阻燃绝缘料的颜色可以为黑色、白色、本色、红色、黄色、蓝色、绿色、橙色、灰色、棕色等。其他颜色可以由购买方和制造方协商确定。
4.3 性能
4.3.1 无卤低烟阻燃热塑性聚烯烃绝缘料、护套料的性能应符合表1的规定。
4.3.2 无卤低烟阻燃热塑性弹性体绝缘料、护套料的性能应符合表2的规定。
4.3.3 无卤低烟阻燃交联型聚烯烃绝缘料的性能应符合表3的规定。
4.3.4 无卤低烟阻燃交联型聚烯烃护套料的性能应符合表4的规定。
表1 无卤低烟阻燃热塑性聚烯烃绝缘料和护套料性能
序号 | 检验项目 | 单位 | 要求 | ||
WDZ-Y-J70 | WDZ-Y-H70 | WDZ-Y-H90 | |||
1 | 拉伸强度 | MPa | ≥10.0 | ≥10.0 | ≥10.0 |
2 | 断裂伸长率 | % | ≥160 | ≥160 | ≥160 |
3 | 空气箱热老化 老化温度 老化时间 拉伸强度最大变化率 断裂伸长率最大变化率 | C h % % | 100±2 168 ±25 ±25 | 100±2 168 ±25 ±25 | 110±2 240 ±25 ±25 |
4 | 热变形 试验温度 试验结果 | 0. % | 90±2 ≤50 | 90±2 ≤50 | 90±2 ≤50 |
5 | 20℃体积电阻率 | Ω.m | ≥1.0×1012 | ≥1.0×1010 | ≥1.0×1010 |
6 | 工作温度时体积电阻率 试验温度 体积电阻率 | C Ω·m | 70±1 ≥2.0×10 | - - | - - |
7 | 介电强度 | MV/m | ≥20 | ≥18 | ≥18 |
以上为标准部分内容，可点击下方链接下载标准原文：
-
