GB/T 28637-2012 电动采光排烟天窗
- 发表时间:2022-11-16
- 来源:共立消防
- 人气:
1 范围
本标准规定了电动采光排烟天窗的术语和定义、分类、代号和规格、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工业与民用建筑自然采光、排烟、通风天窗。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 191 包装储运图示标志
GB/T 2423.1 电工电子产品环境试验 第2部分:试验方法 试验A:低温
GB/T 2423.2 电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 2423.4 电工电子产品环境试验规程 试验Db:交变湿热(12h+12h循环)
GB/T 6343 泡沫塑料和橡胶表观密度的测定
GB/T 6388 运输包装收发货标志
GB/T 7106 建筑外门窗抗风压及气密、水密、抗风压性能分级及检测方法
GB/T 8484 建筑外门窗保温性能分级及检测方法
GB 8624 建筑材料及制品燃烧性分级
GB 9962 夹层玻璃
GB/T 11976 建筑外窗采光性能分级及检测方法
GB/T 12754 彩色涂层钢板及钢带
GB/T 14206 玻璃纤维增强聚酯波纹板
GB 50189 公共建筑节能设计标准
JG/T 116 聚碳酸酯(PC)中空板
JG/T 187 建筑门窗用密封胶条
JG/T 212 建筑门窗五金件 通用要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
电动采光排烟天窗 electric day lighting exclude smoke skylight
用于建筑屋顶上自然采光、排烟、通风的电动排烟天窗。(以下简称“排烟天窗”)
3.2
天窗机械传动系统 mechanical transmit system for smoke excluding skylight
用于启闭天窗窗扇的机构。(以下简称“传动系统”)
4 分类、代号和规格
4.1 分类、代号
4.1.1 构造分类、代号
按构造共分为五类:
a)三角型天窗的代号为I,见附录A图A.1;
b)平天窗的代号为II,见附录A图A.2;
c)圆拱型天窗的代号为III,见附录A图A.3;
d)避风型天窗的代号为IN,见附录A图A.4;
e)侧开型天窗的代号为V,见附录A图A.5。
4.1.2 控制方式分类、代号
按控制方式共分为三类:
a)通用控制型的代号为T;
b)自动控制型的代号为Z;
c)智能网络控制型的代号为ZW。
4.2 标记、示例
4.2.1 标记

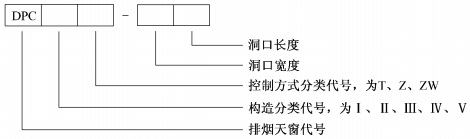

排烟天窗标记由排烟天窗代号、构造分类代号、控制方式分类代号、洞口宽度、洞口长度组成,其标记方法如下:
4.2.2 示例
示例:通用控制三角型电动采光排烟天窗,洞口宽度为1000mm(标记为10),洞口长度为1500mm(标记为15),标记示例为TPCIT-1015。
4.3 型号规格
参见附录A。
5 材料
5.1 天窗主要材料燃烧性能应符合GB 8624中B级的规定。
5.2 窗体材料宜采用建筑彩色涂层钢板,应符合GB/T 12754的规定。
5.3 窗体保温材料宜采用硬质聚氨酯组合料,应符合GB/T 6343的规定。
5.4 窗用采光材料应符合GB/T 14206、GB 9962和JG/T 116的规定。
5.5 窗用密封胶条应符合JG/T 187的规定
5.6 窗用五金附件应符合JG/T 212的规定。
6 要求
6.1 结构
6.1.1 窗框及窗扇
6.1.1.1 窗框架型材及窗扇应采用隔热的断桥结构。
6.1.1.2 窗框与聚碳酸酯中空板接触处应采用胶条密封。
6.1.1.3 窗框应具有排水构造。
6.1.2 传动系统
6.1.2.1 传动系统各铰接点应有润滑功能,转动灵活。
6.1.2.2 传动系统应按防烟分区独立设置。
6.2 尺寸偏差
尺寸偏差应符合表1的规定。
表1 尺寸偏差 单位为毫米
项目 | 尺寸范围 | 偏差值 |
窗框宽度(W) | ≤3 000 | ±4 |
3 000<W≤6000 | ±8 | |
窗框长度(L) | ≤3 000 | ±4 |
3 000<L≤6 000 | ±8 | |
窗框对角线尺寸 | <6000 | ≤8 |
>6000 | ≤12 | |
窗扇宽度 | ≤1200 | -3 |
窗扇长度 | ≤3 000 | -5 |
窗扇对角线尺寸 | <3000 | ≤5 |
>3000 | ≤8 |
6.3 外观质量
6.3.1 天窗表面不应有污渍。
6.3.2 窗体构件着色表面颜色不应有明显色差。
6.3.3 窗体表面不应有明显损伤和影响性能的质量缺陷。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
-
