1 范围

      本标准规定了低压二氧化碳灭火系统及部件的术语和定义、分类、型号编制、要求、试验方法、检验规则、标志、标签及使用说明书等。

      本标准适用于二氧化碳灭火剂以低压形式贮存的二氧化碳灭火系统。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 150（所有部分）压力容器

      GB 4396 二氧化碳灭火剂

      GB/T 9969 工业产品使用说明书 总则

      GB 16669-2010 二氧化碳灭火系统及部件通用技术条件

      GB 25972-2010 气体灭火系统及部件

      GA 61-2010 固定灭火系统驱动、控制装置通用技术条件

      TSG R0004 固定式压力容器安全技术监察规程

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      低压二氧化碳灭火系统 low pressure carbon dioxide extinguishing system

      二氧化碳灭火剂在-20℃～-18℃条件下贮存的灭火系统。

3.2

      灭火剂贮存装置 extinguishing agent storage device

      由灭火剂贮存容器、检修阀、充装阀、平衡阀、超压泄放装置、压力控制显示装置、灭火剂量显示装置、制冷系统等组成的灭火剂的贮存装置。

3.3

      总控阀 master control valve

      灭火剂贮存容器上用于封存灭火剂，控制灭火剂释放，并可自动启闭的阀门。

3.4

      充装阀 filling valve

      与灭火剂贮存容器相连，用于充装二氧化碳灭火剂的阀门。

3.5

      检修阀 maintenance valve

      能截止被检修部件与灭火剂贮存容器相通的阀门。

3.6

      平衡阀 balance valve

      与灭火剂贮存容器相连，用于充装二氧化碳灭火剂时气、液相平衡的阀门。

3.7

      超压泄放装置 over pressure relief device

      安装在灭火剂贮存容器或封闭管路上，用于排除容器或管路中由于异常情况所造成的超压，确保其在允许压力下安全运行的装置，包括安全阀及安全泄放膜片等。

3.8

      整定压力 set pressure

      安全阀在运行条件下开始开启的预定压力，是在阀门进口处测量的表压力。在该压力下，在规定的运行条件下由介质压力产生的使阀门开启的力同使阀瓣保持在阀座上的力相互平衡。

3.9

      回座压力 re-seating pressure

      安全阀排放后阀瓣重新与阀座接触，即开启高度变为零时的阀进口静压力。

3.10

      CS开关 CS pressure switch

      用于控制制冷机组自动启动和停止的压力开关。

3.11

      AS开关 AS pressure switch

      用于灭火剂贮存容器内高压和低压报警的压力开关。

3.12

      CPG压力表 CPG pressure gauge

      用于控制制冷机组自动启动和停止的压力表。

3.13

      APG 压力表 APG pressure gauge

      用于灭火剂贮存容器内高压和低压报警的压力表。

3.14

      DPG压力表 DPG pressure gauge

      用于显示灭火剂贮存容器内压力的压力表。

3.15

      工作压力 operating pressure

      在正常工作情况下，容器内顶部可能达到的最高压力。

3.16

      设计压力 design pressure

      设定的容器内顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。

3.17

      装量系数 loading factor

      灭火剂贮存容器中液态二氧化碳的体积与该容器容积之比。

4 分类

4.1 按灭火剂贮存容器的结构型式可分为：

      a）立式（以代号L表示）；

      b）卧式（以代号W表示）。

4.2 按灭火剂贮存容器的保温绝热措施可分为：

      a）真空绝热型（以代号K表示）；

      b）填充发泡物绝热型（以代号P表示）；

      c）其他绝热型（以代号Q表示）。

5 型号编制

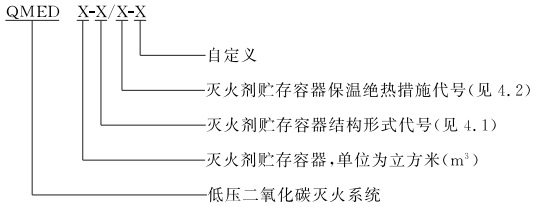

      型号编制方法如下：

      示例1：QMED 3.2-W/K表示灭火剂贮存容器容积3.2m²、真空绝热型、贮存容器为卧式结构的低压二氧化碳灭火系统。

      示例2：QMED 5.4-L/P表示灭火剂贮存容器容积5.4m²、聚氨酯发泡塑料绝热型、贮存容器为立式结构的低压二氧化碳灭火系统。

6 要求

6.1 系统

6.1.1 系统构成

      系统应至少由贮存装置、总控阀、驱动装置、喷嘴、超压泄放装置、信号反馈装置、控制器等部件构成。

6.1.2 工作温度范围

      系统应能在-23℃～50℃的温度范围内正常工作。

6.1.3 外观

6.1.3.1 系统中的部件应进行防腐处理，防腐涂层应均匀、美观、完整，不应有气孔、灰渣、疤痕、碰伤等缺陷。

6.1.3.2 应在系统明显部位设置铭牌，铭牌标志的内容应符合9.1.1的要求。

6.1.3.3 灭火剂贮存容器的外表面明显处应标有灭火剂名称，字迹应明显、清晰可见。

6.1.3.4 每个选择阀上应有永久的标志，标志内容符合9.1.2的要求。

6.1.3.5 部件的安装布置应合理，不应影响维修、检查和使用操作。

6.1.4 密封性能

      系统所有部件安装完毕后，应按7.3.4规定的方法对其进行气密性试验，在2.2 MPa压力下，应无泄漏，静置24h，应无压降。

6.1.5 灭火剂贮存容器容积要求

      二氧化碳灭火剂贮存容器容积不应大于20m³。

6.1.6 灭火剂要求

      二氧化碳灭火剂应符合GB 4396的要求。

6.1.7 灭火剂装量系数要求

      贮存容器二氧化碳灭火剂的装量系数不应大于0.95。

6.1.8 泄漏报警要求

      系统应具有灭火剂泄漏检测功能，当灭火剂贮存容器中充装的二氧化碳损失量达到其初始充装量的10％时，应能发出声光报警信号。

6.1.9 压力显示要求

      系统上应设有能够显示灭火剂贮存装置内部压力的压力表。

6.1.10 超压泄放要求

6.1.10.1 贮存装置应至少装设两个安全阀，安全阀的选用和设置应符合GB150的要求。

6.1.10.2 安全阀应垂直安装，且与贮存装置内的气相空间相通。

6.1.10.3 贮存装置与安全阀之间的连接管和管件的通孔，其截面积不应小于安全阀的进口截面积。

6.1.10.4 系统中的封闭管段之间应设置超压泄放装置。

6.1.11 运行动作要求

6.1.11.1 系统应具有自动启动、手动启动和机械应急启动功能。机械应急启动应有防止误动作的有效措施，并用文字及图形符号标明操作的方法和步骤。

6.1.11.2 系统应具有延时启动功能，延时时间可在0s～30s范围内可调。

6.1.11.3 系统启动时，选择阀应在总控阀动作之前或同时打开。

6.1.11.4 系统在自动启动、手动启动和机械应急启动三种形式下进行联动释放试验，各部件及系统的运行应正常，启动动作应准确、可靠，无任何故障，各部件不应出现松动、变形、破裂和损坏。

6.2 贮存装置

6.2.1 工作温度范围

      贮存装置上连接总控阀的检修阀应能在-56.6℃～50℃范围内正常工作。

      贮存装置上的其他部件应能在-23℃～50℃范围内正常工作。

6.2.2 灭火剂贮存容器

6.2.2.1 基本要求

      灭火剂贮存容器的设计、制造和验收应符合GB 150和TSG R0004的规定。

6.2.2.2 设计压力

      灭火剂贮存容器设计压力不应小于2.5 MPa。
