MT/T 238.2-2008 悬臂式掘进机 第2部分:型式与参数

  • 发表时间:2022-10-23
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了悬臂式掘进机(以下简称掘进机)的型式与参数。

      本标准适用于含有瓦斯、煤尘或其它爆炸性气体混合物矿井中作业的掘进机。也适合于其它工程使用的同类型掘进机。

2 产品型式和基本参数

2.1 产品型式

      掘进机按切割头布置方式分为两种:

      a)横轴式;

      b)纵轴式。

2.2 产品基本参数

      产品基本参数应符合表 1 的规定。

表1 产品基本参数

技 术 参 数

单 位

机 型

特轻

特重

切割煤岩最大单向抗压强度

MPa

≤40

≤50

≤60

≤80

≤100

生产能力

煤,m3/min

0.6

0.8

半-煤,m3/min

0.35

0.4

0.5

0.6

0.6

切割机构功率

kW

≤55

≤75

90~132

>150

>200

适应工作最大坡度(绝对值) 不小于

(°)

±16

±16

±16

±16

±16

可掘巷道断面

m2

5~12

6~16

7~20

8~28

10~32

机重 (不包括转载机)

t

≤20

≤25

≤50

≤80

>80

3 掘进机基本参数系列

3.1 机构传动系统单电机功率容量应选用表 2 和表 3 的规定值。

表 2 切割机构功率 单位为千瓦

 30

 45

(50)

55

(65)

75

90

(100)

110

(120)

132

150

160

 200

 220

 250

 300

注:新设计的掘进机尽量不采用括号内数值。

表 3 行走、装运、除尘喷雾、液压系统功率 单位为千瓦

(4)

5.5

7.5

11

15

18.5

22

30

37

 45

 55

 75

 90

 110

 132

 150

 160

 200

注:新设计的掘进机尽量不采用括号内数值。

3.2 行走机构履带板宽度系列应符合表 4 的规定。

表 4 履带板宽度 单位为毫米

250

 300

 370

 (380)

 400

 450

 480

 500

 (520)

 550

 600

 650

 700

3.3 履带接地长度的确定

 L≤(1.6~2.2)B…………………(1)

      式中:

      L──履带接地长度,单位为毫米(mm);

      B──两条履带中心距,单位为毫米(mm)。

3.4 装运机构链条基本参数

      a) 输送机链条型式为圆环链,其规格应选用表 5 的规定值。

      b) 输送机链条型式为传动及输送用双节距精密滚子链,其节距应选用表 6 的规定值。

表 5  圆环链规格 单位为毫米

10×40

B 级、C 级

14×50

C级

18×64

C 级、D 级

22×86

C级

26×92

C级

表 6 传动及输送用双节距精密滚子链节距 单位为毫米

 25.40

 38.10

 44.45

 50.80

 63.50

 76.20

 88.90

3.5 液压系统基本参数应符合表7的规定。

表 7  液压系统基本参数 单位为兆帕

系统额定压力

 6.3

 10

 12.5

 14

 16

 (18)

 21

 25

 31.5

注:新设计的掘进机尽量不采用括号内数值。

表 8 液压缸内径 单位为毫米

 液压缸内径

 50

 63

 80

 100

 110

 125

 140

 160

 180

 200

 250

3.6 电气系统基本参数

      三相交流频率为 50Hz,供电电压等级为 380,660,1140,3300 V 。照明电压≤220V 。掘进机灯具照度不低于 10 lx(照射距离 10m)。

3.7 除尘喷雾系统

      掘进机内喷雾额定压力大于等于 3 MPa,外喷雾额定压力大于等于 1.5MPa。

4 产品型号编制办法

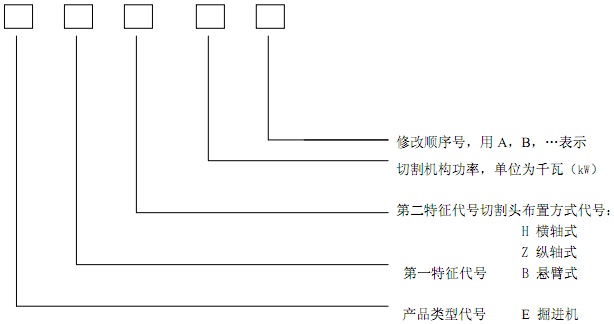

      掘进机型号以切割头布置方式、切割机构功率表示,其编制方法规定如下:


      型号示例:

      悬臂式掘进机、纵轴式、切割机构功率为 55 kW,其产品型号为:EBZ55。

      注 1: 如该产品即可装设纵轴式切割机构,又可装设横轴式切割机构,则表示为:EBZ/H55。

      注 2: 修改顺序号用大写汉语拼音字母表示。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
