1 范围

      本标准规定了煤矿用阻燃 V 带（以下简称阻燃 V 带）的产品分类、结构、技术要求、抽样、试验方法及标志、标签、包装、贮存和运输。

      本标准适用于煤矿井下用阻燃普通V带和阻燃窄V带。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 338 工业甲醇（GB 338-1992，MOD ASTM D 1152:1997）

      GB/T 394.1 工业酒精（GB 394-1981）

      GB/T 3686 V带拉伸强度和伸长率试验方法

      GB/T10715 带传动 多楔带、联组V带及包括宽V带、六角带在内的单根V带抗静电带的导电性： 要求和试验方法（GB/T10715，ISO1813：1998，MOD ）

      GB/T 11544 普通V带和窄V带尺寸

      GB/T 14562 V带疲劳试验方法 有扭矩法

      MT 182 酒精喷灯燃烧器的结构与技术要求

3 产品分类

3.1 分类

      阻燃V带按其截面型状与大小分为阻燃普通V带和阻燃窄V带。

3.2 型号与标记

3.2.1 型号

      阻燃V带应具有对称的梯形横截面，其型号分为MVZ、MVA、MVB、MVC、MVD、MVE、MVSPZ、MVSPA、MVSPB、MVSPC、MV9N、MV15N、MV25N共十三种。

3.2.2 标记

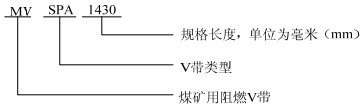

      普通V带标记示例：

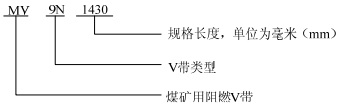

      窄V带标记示例：

      注: 根据供需双方协商，可在标记中增加内周规格长度。

3.3 规格

      阻燃V带的规格按GB/T11544的规定。

4 产品结构

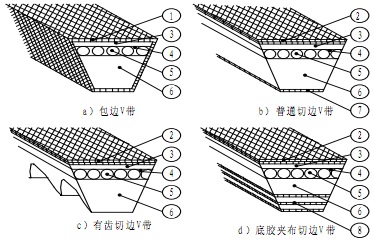

      阻燃V带的结构分为包边式阻燃V带和切边式阻燃V带两种。阻燃V带由包布、顶胶、缓冲胶、芯绳、底胶等组成（见图1）。

1——包布；2——顶布；3——顶胶；4——缓冲胶；5——芯绳；6——底胶；7——底布；8——底胶夹布。

图1 阻燃 V带结构

5 要求

5.1 外观质量

      阻燃 V 带的外观质量应符合表 1 的规定。

5.2 尺寸

      阻燃 V 带的基准长度极限偏差、露出高度、中心距变化量、配组差应符合 GB/T 11544 的规定。

5.3 物理机械性能

      阻燃 V 带的物理机械性能应符合表 2 的规定。

5.4 疲劳性能

      阻燃 V 带的疲劳性能应符合表 3 的规定。

5.5 安全性能

5.5.1 阻燃性能

      阻燃 V 带的阻燃性能应符合表 4 的规定。

5.5.2 抗静电性能

      阻燃 V 带的电阻算术平均值应不大于公式（1）给定的极限值：

表1 阻燃V带外观质量要求

表 2 阻燃 V 带的物理机械性能

式中：

      R—极限电阻值，单位为欧姆（Ω）；

      L₁—两电极内边之间的距离，单位为毫米（mm）；

      L₂—V 带两个斜面的长度之和，单位为毫米（mm）。
