MT 830-2008 煤矿用织物叠层阻燃输送带
- 发表时间：2022-10-21
- 来源：共立消防
- 人气：
1 范围
本标准规定了煤矿用织物叠层阻燃输送带的术语和定义、符号、产品型号、规格、技术要求、试验方法、检验规则、标志、包装、贮存和运输。
本标准适用于煤矿用织物叠层阻燃输送带（以下简称阻燃带）。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 338 工业用甲醇 (GB 338-2004，ASTM D1152：1997，MOD)
GB/T 394.4 工业酒精
GB/T 528 硫化橡胶和热塑性橡胶拉伸性能的测定 (GB/T 528-1998，eqv ISO 37：1994)
GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验(GB/T 3512-2001，eqv ISO 188： 1998)
CB/T 4490－1994 叠层阻燃带尺寸
GB/T 9867 硫化橡胶耐磨性能的测定 旋转辊筒式磨耗机法(GB/T 9867-1988，neq ISO 4649：1985)
MT 318 煤矿用叠层阻燃带接头 检验规范
MT/T 318.1 煤矿用叠层阻燃带机械接头技术条件
MT 914-2008 煤矿用织物整芯阻燃输送带
3 术语和定义
下列术语和定义适用于本标准。
3.1
阻燃性 fire—resistant properties
阻燃带具有通过下述试验的能力：
a）经滚筒摩擦试验，试件应完全不可燃；
b）经酒精喷灯燃烧试验，试件应完全不可燃或是能自行熄灭的；
c）经丙烷燃烧试验，试件上的火焰应能自行熄灭。
[MT 914-2008，定义 3.1]
3.2
橡胶覆盖层 rubber cover
阻燃带覆盖层中橡胶含量占橡胶和塑料总和的 80％以上的覆盖层。
[MT914-2008，定义 3.3]
3.3
额定力 rated force
阻燃带整体纵向拉断力的 1/10 称作额定力。
[MT914-2008，定义 3.2]
3.4
直线度 linearity
使带边在规定长度内完全包含在内部的两条平行线间的距离。
3.5
织物叠层阻燃输送带 textile laminatcd fire retardant conveyor be1t
以两层或两层以上整体织物或帆布织物构成的阻燃叠层输送带。
4 符号
4.1 阻燃带带芯材质符
N 尼龙;T 聚酯;C 棉。
4.2 阻燃带覆盖层和芯体胶材料材质符号
R-橡胶类；P-塑料类。
4.3 阻燃带结构符号
D-帆布织物结构；
W-整体织物结构。
5 产品型号

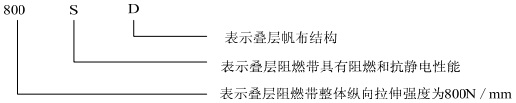

产品型号见表 4。型号示例：
6 技术要求
6.1 外观质量
阻燃带表面应平整、无影响使用要求的明疤、缺胶、裂痕、脱层、露芯、重皮、海绵及带芯层横波浪等缺陷。
6.2 阻燃带宽度
阻燃带的宽度应符合表 1 的规定，也可由供、需双方协商确定。
表 1 阻燃带宽度
公称宽度 mm | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ≥2200 |
极限偏差 | ±6 | ±7 | ±7 | 带宽的±1% | |||||||
6.3 阻燃带的长度和长度的极限偏差
阻燃带的长度由供需双方协商确定.长度的极限偏差应符合表 2的规定。
表2 阻燃带长度与极限偏差
阻燃带类型 | 极限偏差 | |
环形叠层阻燃输送带 | 长度小于 15m | ±50mm |
长度为（15～20）m | ±75mm | |
长度大于 20m | 带长的±0.5% | |
有端叠层阻燃输送带 | 订货长度的+2.0%～0.5% | |
6.4 阻燃带覆盖层厚度
阻燃带覆盖层厚度由供需双方协商确定，但其最小公称厚度应为 1.5mm。布层接头处的覆盖层厚度允许比标准厚度薄一层布层的厚度，但不允许露布。覆盖层厚度的极限偏差应符合表 3 的规定。
表 3 阻燃带覆盖层厚度 单位为毫米
覆盖层规定厚度 | 极限偏差 |
≤4 | 上偏差：不限制 下偏差：0.2 |
＞4 | 上偏差：不限制 下偏差：规定厚度的 5% |
6.5 拉伸强度
阻燃带的全厚度拉伸强度应符合表 4 的规定。
表 4 阻燃带全厚度拉伸强度 单位为千牛每米
型号 | 纵向 | 横向 |
680S D (或 W) | ≥680 | ≥260 |
800S D (或 W) | ≥800 | ≥270 |
1000S D (或 W) | ≥1000 | ≥300 |
1250S D (或 W) | ≥1250 | ≥350 |
1400S D (或 W) | ≥1400 | ≥350 |
1600S D (或 W) | ≥1600 | — |
1800S D (或 W) | ≥1800 | — |
2000S D (或 W) | ≥2000 | — |
2240S D (或 W) | ≥2240 | — |
2500S D (或 W) | ≥2500 | — |
2800S D (或 W) | ≥2800 | — |
3150S D (或 W) | ≥3150 | — |
3400S D (或 W) | ≥3400 | — |
6.6 拉断伸长率
6.6.1 帆布结构阻燃带的全厚度纵向拉断伸长率应不小于 10％，其全厚度纵向额定力伸长率应不大于4％。
6.6.2 整体结构阻燃带的全厚度纵向拉断伸长率应不小于 10％，其全厚度纵向额定力伸长率应不大于2%。
6.7 层间粘合强度
阻燃带覆盖层和芯体、芯体相邻层间的粘合强度均应进行纵向和横向试验，并应符合表 5 的规定。
表 5 阻燃带层间粘合强度 单位为千牛每米
织物种类 | 各芯层间粘合强度 | 覆盖层与带芯间粘合强度 | |
覆盖层厚度≤1.5mm | 覆盖层厚度＞1.5mm | ||
含天然纤维的织物 a | ≥3.50 | ≥3.15 | ≥3.15 |
100%聚酰胺织物 a | ≥3.45 | ≥3.50 | ≥3.90 |
其它 100%合成纤维织物a | ≥3.15 | ≥3.50 | |
最小值 b | ≥3.25 | ≥2.60 | ≥2.60 |
a 为两项试验所得值的平均值。 b 为两项试验所得值的最小值。 | |||
6.8 覆盖层物理机械性能
阻燃带覆盖层物理机械性能应符合表 6 的规定。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
IG541混合气体灭火系统
IG541混合气体灭火系统：IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体分别以52%、40%、8%的比例混合而成的一种灭火剂 -
二氧化碳气体灭火系统
二氧化碳气体灭火系统：二氧化碳气体灭火系统由瓶架、灭火剂瓶组、泄漏检测装置、容器阀、金属软管、单向阀（灭火剂管）、集流管、安全泄漏装置、选择阀、信号反馈装置、灭火剂输送管、喷嘴、驱动气体瓶组、电磁驱动 -
七氟丙烷灭火系统
七氟丙烷（HFC—227ea）灭火系统是一种高效能的灭火设备，其灭火剂HFC—ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零，是卤代烷1211、130 -
手提式干粉灭火器
手提式干粉灭火器适灭火时，可手提或肩扛灭火器快速奔赴火场，在距燃烧处5米左右，放下灭火器。如在室外，应选择在上风方向喷射。使用的干粉灭火器若是外挂式储压式的，操作者应一手紧握喷枪、另一手提起储气瓶上的
