1 范围

      本标准规定了煤矿用带式输送机接触式逆止器（以下简称接触式逆止器）的型号与基本参数、要求、试验方法、检验规则、标志、包装、运输与贮存。

      本标准适用于煤矿用带式输送机接触式逆止器，也适用于其他矿用机械设备上所用的接触式逆止器。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修定版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 191 包装储运图示标志（GB/T 191-2000，eqv ISO 780：1997）

      GB 3836.1 爆炸性气体环境用电气设备 第 1 部分：通用要求（GB/T 3836.1-2000，eqv IEC 60079-0：1998）

      GB/T 13306 标牌

3 型号与基本参数

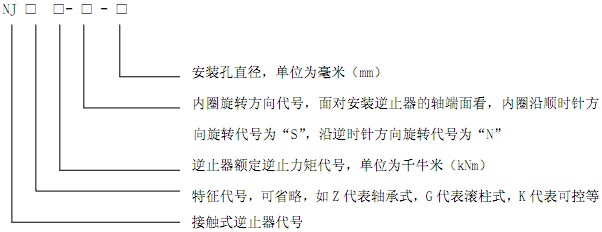

3.1 接触式逆止器型号的组成和排列方式如下：

3.2 接触式逆止器的基本参数应符合表1的规定。

表 1

4 要求

4.1 工作环境温度为-25℃～+50℃条件下接触式逆止器应可靠工作。

4.2 接触式逆止器的主要零件热处理硬度及表面粗糙度应符合表2的规定。

表 2

4.3 在正常工作情况下，其温升应低于 30℃。

4.4 在额定逆止力矩作用下，连续逆止工作 8 次，接触式逆止器应可靠逆止。

4.5 空载阻力矩应低于表3的规定。

表 3

4.6 在额定逆止力矩作用下，逆止工作 105 次，其楔块、内圈、外圈表面不得出现点蚀、塑性变形和裂纹。

4.7 所有零件应经检验合格，外购件应有合格证，方可进行装配。

4.8 接触式逆止器装配后，内圈旋转方向应与转向指示牌箭头指示方向一致。

4.9 接触式逆止器外露表面应涂一层底漆，两层以上面漆，油漆表面要求均匀、光亮、完整。

4.10 接触式逆止器内圈端面面漆为红色，其余外表面面漆颜色为乳黄色，也可根据用户要求采用其它颜色。

4.11 进入煤矿井下的接触式逆止器，若有配套的电控设备，则电控设备应符合GB3836.1的规定，并取得矿用产品安全标志证书。

5 试验方法

5.1 测试仪表精度

5.1.1 测量仪表准确度不得低于 1 级。

5.1.2 测量仪表需按规定时限进行校验。

5.2 主要零件热处理硬度及表面粗糙度检验

      用硬度计检测楔块、内圈及外圈的硬度，使用粗糙度样块与逆止工作面进行比对。

5.3 外观检查

      用目测法检查旋向和外观。

5.4 温升试验

      把被测接触式逆止器安装在试验台上，使逆止器内圈以最高转速旋转，每隔15min用温度计测量逆止器外表面最高温度和环境温度，直至热平衡（1 h内温度变化不超过1℃），最终接触式逆止器外表面最高温度与环境温度之差为逆止器温升，并检查有无杂音等异常现象发生。

5.5 逆止性能检测

      把被测接触式逆止器安装在试验台上，在额定逆止力矩（允差(0~5)%）作用下，连续进行8次逆止试验。
