MT 1101-2009 矿用车载式甲烷断电仪

  • 发表时间:2022-10-17
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了矿用车载式甲烷断电仪的术语及定义、型号和分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

      本标准适用于煤矿井下有甲烷气体和煤尘爆炸危险环境使用的矿用车载式甲烷断电仪 (以下简称:断电仪)。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 191 包装储运图示标志

      GB/T 2423.1 电工电子产品环境试验 第2部分: 试验方法 试验A:低温

      GB/T 2423.2 电工电子产品环境试验 第2部分: 试验方法 试验B:高温

      GB/T 2423.4 电工电子产品基本环境试验规程 第4部分 试验方法 试验Db:交变湿热

      GB/T 2423.5 电工电子产品环境试验 第2部分: 试验方法 试验Ea和导则:冲击

      GB/T 2423.10 电工电子产品环境试验 第2部分: 试验方法 试验Fc和导则:振动(正弦)

      GB 3836.1 爆炸性气体环境用电气设备 第1部分:通用要求

      GB 3836.2 爆炸性气体环境用电气设备 第2部分:隔爆型“d”

      GB 3836.4 爆炸性气体环境用电气设备 第4部分:本质安全型“i”

      GB 4208 外壳防护等级(IP代码)

      GB 9969.1 工业产品使用说明书 总则

      GB/T 10111 利用随机数骰子进行随机抽样的方法

      AQ 1043 矿用产品安全标志标识

      MT 209 煤矿通信、检测、控制用电工电子产品通用技术要求

      MT 210 煤矿通信、检测、控制用电工电子产品基本试验方法

      MT/T408-1995 煤矿用直流稳压电源

3 术语和定义

3.1

      车载式甲烷断电仪 Truck-mounted Type methane-monitor Breaker

      安装在井下可移动的设备上,由主机(含本质安全型电源)、甲烷传感器、声光报警器等组成对甲烷浓度、超限报警进行监测,并对被控电气设备进行闭锁、解锁的装置。

3.2

      主机 host

      为甲烷传感器和报警器等提供本质安全型电源,实现信号输出、输入、采集、处理及数据显示的装置。

3.3

      显示值 displayed value

      断电仪(主机)显示的测量数值。

3.4

      断电 electricity breaker

      实现切断被控电气设备电源的功能。

3.5

      闭锁 keep locking

      保持闭锁状态的功能。

3.6

      复电 recovery switch on

      对被控电气设备重新送电的操作。

3.7

      自动解锁 automatic buster

      当达到解除闭锁状态的条件时,允许复电的功能。

3.8

      人工解锁 hand buster

      在闭锁状态下,使用专用工具允许复电的功能。

3.9

      稳定性 stability

      在规定的工作条件和时间内,断电仪保持在允许变化范围内的性能。

3.10

      跟踪误差 tracking error

      传感器与主机之间的显示误差。

4 产品分类和型号及基本参数

4.1 产品分类

      矿用车载式甲烷断电仪(主机)可分为:交流电源、蓄电池、可充电电池等方式供电。

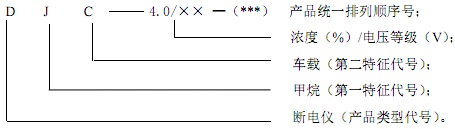

4.2 型号及含义


4.3 基本参数

      产品主机与装置基本参数如表1所示。

表1 主机和装置基本参数

序号

参数名称

规格等级要求

1

交流电压(AC)等级

1140V、660V、380V、220 V、127V、110 V 、36V、24V

直流电压(DC)等级

24V~200V

2

交(直)流电压波动范围

75%~110%

3

本质安全型直流

电源电压(DC)等级

5V~24V

4

信号制式

电流型:(1~5)mA或(4~20)mA

频率型:(200~1000)Hz,脉冲宽度不小于0.3ms。

数字信号型:传输速率(1200、2400、4800、9600)bps,电平不小于3V。

5

断电接点容量

AC:660V/0.5A,380V/1A,36V/5A

DC:132V/5A,36V/10A,24V/15A

6

显示方式

三位LED数码管显示甲烷浓度;

其中指示灯:绿色显示为正常工作、红色显示为超限断电。

7

备用电源

最高充电电压和电流、充电和放电截止电压、转换时间、工作时间。

8

甲烷传感器

(0~4.0)%CH4

声级强度应不小于80 dB(A)

9

声光报警器

声级强度应不小于85 dB(A),光信号在暗处能见度应不小于20 m。

10

连接电缆

单芯的传输信号电缆,截面积:1.5mm2

主机与传感器距离:≤0.1 km;

R ≤12.8Ω/km、C ≤0.1μF/km、L ≤1mH/km

5 技术要求

5.1 一般要求

5.1.1 断电仪应符合本标准的要求,并按经规定的程序和国家授权的试验部门审批的图样和技术文件制造。

5.1.2 断电仪及其相关联的设备应通过国家授权的防爆检验机构联检。主机与配套的关联设备应具有有效期内矿用产品安全标志证书。

5.1.3 断电仪(主机)防爆型式:矿用隔爆兼本质安全型,防爆标志为“Exd[ib]I”。

5.2 工作环境条件

      温度:(0~40)℃;

      相对湿度:≤95%RH(+25℃时);

      大气压力:(80~116)kPa;

      风速:不大于10m/s;

      用于煤矿井下有甲烷气体和煤尘的爆炸危险环境,无强烈震动及淋水的场所;

      贮存温度:(-40~60)℃。

5.3 外观及结构要求

5.3.1 断电仪主机显示窗应透光良好,数码、符号均应清晰完好。其表面、镀层或涂层不应有气泡、裂痕、明显剥落和斑点。设计结构应合理,坚固耐用。

5.3.2 断电仪主机外壳、接插件和零件应采取防腐措施,金属零部件不应有锈蚀和其他机械损伤,涂、镀层应均匀、牢固,颜色一致。

5.3.3 外接插件应有明显的符号加以区别或采取防止误插的措施。所有功能指示灯应色彩分明,永久标志(铭牌)应清晰可见,安装牢固。

5.4 基本功能要求

5.4.1 断电仪应有甲烷浓度、电源、报警、断电、故障状态显示等功能。

5.4.2 报警功能,当断电仪的甲烷浓度达到预置的报警点时,主机或报警器和甲烷传感器应同时发出声、光报警信号。当甲烷浓度恢复到预置报警点以下时,应能解除自动报警。

5.4.3 断电仪在下列情况时应能实现闭锁:

      a)当断电仪移动过程中的甲烷浓度达到预置的断电点时;

      b)当传感器发生电源或信号线开路、短路等故障时;

      c)当断电仪主机失电时;

      d)当断电仪在送电1min以内。

5.4.4 断电仪在下列情况时应能自动解锁:

      a)当被测甲烷浓度降到预置解锁点时;

      b)当排除故障恢复正常运行并达到稳定时;

      c)当送电1 min后正常运行时。

5.4.5 断电仪必须使用专用工具,方能对断电仪进行人工解锁操作。

5.4.6 断电仪主机用交流供电时应具有备用电源功能。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
