MT 818.11-2009 煤矿用电缆 第11部分:额定电压10KV及以下固定敷设电力电缆一般规定
- 发表时间:2022-10-16
- 来源:共立消防
- 人气:
1 范围
MT 818的本部分规定了煤矿固定敷设用额定电压10kV及以下铜芯挤包绝缘电力电缆(以下简称电缆)的定义、电缆型号及表示方法、技术要求、试验要求和检验规则、标志、包装、运输和贮存。
本部分适用于煤矿用固定敷设交流额定电压10kV及以下铜芯挤包绝缘电力电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版本均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 2900.10 电工术语 电缆(GB/T2900.10-2001,idt IEC 60050(461):1984)
GB/T 2951.1 电缆绝缘和护套材料通用试验方法 第1部分:通用试验方法 第1节:厚度和外形尺寸测量—机械性能试验(GB/T 2951.1-1997,idt IEC 60811-1-1:1993)
GB/T 2951.2 电缆绝缘和护套材料通用试验方法 第1部分:通用试验方法 第2节:热老化试验方法(GB/T 2951.2-1997,idt IEC 60811-1-2:1985)
GB/T 3048.13 电线电缆电性能试验方法 第13部分 冲击电压试验(GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989)
GB/T 3956-1997 电缆的导体(GB/T 3956-1997,idt IEC 60228:1978)
GB/T 6995.3 电线电缆识别标志 第三部分 电线电缆识别标志(GB/T 6995.3-1986,neq IEC 227:1979)
GB/T 8170 数值修约规则
GB/T 12706.1-2002 额定电压lkV(Um=1.2kV)到35kV(Um=40.5 kV)挤包绝缘电力电缆及附件 第1部分:额定电压1kV(Um=1.2kV)和3kV (Um=3.6kV)电缆(eqv IEC 60502-1:1997)
GB/T 12706.2-2002 额定电压lkV(Um =1.2kV)到35kV(Um=40.5 kV)挤包绝缘电力电缆及附件 第2部分:额定电压6kV(Um=7.2kV)到30kV(Um=36kV)电缆(eqv IEC 60502-2:1997)
AQ 1043 矿用产品安全标志标识
JB/T 8137(所有部分) 电线电缆交货盘
JB/T 8996 高压电缆选择导则(JB/T 8996-1999,eqv IEC 60183:1984)
MT 386 煤矿用阻燃电缆阻燃性的试验方法和判定规则
MT 818.12-2009 煤矿用电缆 第12部分: 额定电压1.8/3kV及以下煤矿用聚氯乙烯绝缘电力电缆
MT 818.13-2009 煤矿用电缆 第13部分: 额定电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆
3 术语和定义
GB/T 2900.10确立的以及下列术语和定义适用于MT 818的本部分。
3.1
标称值 nominal value
指定的量值并经常用于表格之中。在本部分中通常根据标称值引伸出的量值规定公差,通过测量进行检验。
[GB/T 12706.1-2002,定义3.1.1]
3.2
近似值 approximate value
一个既不保证也不检查的数值,例如用于其他尺寸值的计算。
[GB/T 12706.1-2002,定义3.1.2]
3.3
假设值 fictitious value
按GB/T 12706.1附录A及GB/T 12706.2附录A计算所得的值。
注:改写GB/T 12706.1-2002,定义 3.1.4
4 电缆型号及表示方法
4.1 电缆型号组成

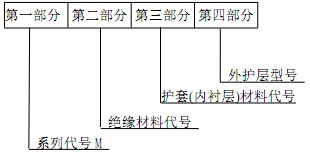

电缆型号的组成和排列顺序如下:
第一部分:用大写字母M表示煤矿用阻燃电缆的系列代号。
第二部分:用大写字母V表示聚氯乙烯绝缘材料的代号;用大写字母YJ表示交联聚乙烯绝缘材料代号。
第三部分:用大写字母V表示聚氯乙烯护套(内衬层)材料代号。当电缆有外护层时,本部分表示内衬层的材料代号。
第四部分:电缆外护层型号,应按铠装层和外被层所用的结构顺序用阿拉伯数字表示。每一数字表示所采用的主要材料。在一般情况下,由2位数字组成。
本部分所涉及的铠装层和外被层所用材料的数字及含义应符合表1的规定。
表1 铠装层和外被层所用材料的数字及含义
标 记 | 铠 装 层 | 外被层或外护套 |
2 | 双钢带 | 聚氯乙烯外套 |
3 | 细圆钢丝 | — |
4 | 粗圆钢丝 | — |
4.2 电缆表示方法
电缆用型号、电压等级、规格及标准编号表示。
4.2.1 电缆型号
电缆常用型号为:MVV、MVV22、MYJV、MYJV22、MYJV32、MYJV42。
4.2.2 电压等级
额定电压等级,用U0/U表示,单位为kV;
本部分中电缆的额定电压U0/U(Um)表示方法如下:
U0/U(Um)=0.6/l(1.2)—1.8/3(3.6)—3.6/6(7.2)—6/6(7.2)—6/10(12)—8.7/10(12)kV。
在电缆的电压表示U0/U(Um)中:
U0:电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
U:电缆设计用的导体间的额定工频电压;
Um:设备可承受的“最高系统电压”的最大值。
电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆,将系统划分为下列三类。
—A类:任一相导体与地或接地导体接触时,能在1min内与系统分离。
—B类:可在单相接地故障时作短时运行,根据JB/T 8996规定接地故障时间不宜超过1h,对于本部分包括的电缆允许更长的带故障运行时间,但在任何情况下不宜超过8h,每年接地故障总持续时间不宜超过125h。
—C类:包括不属于A类、B类的系统。
用于三相系统的电缆,U0的推荐值列于表2。
表2 额定电压U0推荐值
系统最高电压Um kV | 额定电压U0 kV | |
A类 B类 | C类 | |
1.2 | 0.6 | 0.6 |
3.6 | 1.8 | 3.6 |
7.2 | 3.6 | 6.0 |
12.0 | 6.0 | 8.7 |
4.2.3 电缆规格
电缆规格由芯数与截面组成。电缆芯数及标称截面积用阿拉伯数字分别表示,二者之间以“×”连接。标称截面积单位为平方毫米(mm2)。
型号与电压之间用“-”连接。
4.2.4 举例
a)煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆,额定电压0.6/1kV,三芯,标称截面240mm2,表示为:
MVV-0.6/1 3×240 MT 818.12—xxxx
b)煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压6/6kV,三芯,标称截面150mm2,表示为:
MYJV22-6/6 3×150 MT 818.13—xxxx
5 技术要求
5.1 导体
5.1.1 导体应符合GB/T 3956-1997中的第1种或第2种退火铜导体或镀金属层退火铜导体的要求。
5.1.2 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边、无凸起或断裂的单线。
5.1.3 4芯电缆的截面有等截面和不等截面(3+1芯)两种,不等截面的第4芯截面应符合表3的规定。
表3 第4芯截面选用表 单位为平方毫米
主线芯 | 第4芯 | 主线芯 | 第4芯 | 主线芯 | 第4芯 | 主线芯 | 第4芯 | 主线芯 | 第4芯 |
4 | 2.5 | 16 | 10 | 50 | 25 | 120 | 70 | 240 | 120 |
6 | 4 | 25 | 16 | 70 | 35 | 150 | 70 | 300 | 150 |
10 | 6 | 35 | 16 | 95 | 50 | 185 | 95 |
5.2 绝缘
5.2.1 绝缘应符合MT 818.12-2009和MT 818.13-2009的规定,电缆绝缘材料可采用下列材料:
a)聚氯乙烯绝缘料,代号PVC/A;
b)交联聚乙烯绝缘料,代号XLPE。
5.2.2 绝缘厚度符合MT 818.12-2009和MT 818.13-2009的规定,绝缘厚度平均值应不小于标称值;最薄处厚度应不小于标称值的90%减去0.1mm。
厚度测量结果应按GB/T 8170规定修约。
导体和绝缘外面的任何隔离层或半导电屏蔽层的厚度应不包括在绝缘厚度内。
5.2.3 绝缘线芯的识别标志应符合GB/T 6995.3的规定。
5.3 屏蔽
导体屏蔽、绝缘屏蔽或金属屏蔽应符合后续部分MT 818.12-2009和MT 818.13-2009的规定。
5.4 多芯电缆的缆芯、内衬层及填充物
5.4.1 各种具有铠装层、同心导体或金属屏蔽层的多芯电缆,在缆芯上一般应有一内衬层。
5.4.2 既无铠装层,又无同心导体或绕包金属屏蔽层的0.6/1kV多芯电缆,以及1kV以上分相金属屏蔽电缆只要外形圆整,且绝缘线芯与护套不粘接,可以省去内衬层。如缆芯中圆形绝缘线芯的导体截面不超过10mm2,其热塑性护套允许嵌入绝缘线芯间。假如仍加内衬层,其厚度可不按规定考核。
5.4.3 额定电压0.6/1kV电缆只有当金属带标称厚度不超过0.3mm时,金属带才可直接绕包在缆芯上而省去内衬层,且成品电缆应符合6.4.3.12规定的特殊弯曲试验要求。
5.4.4 内衬层和填充物应符合下述规定:
a)内衬层可以挤包或绕包,非铠装电缆内衬层厚度应符合表4规定。铠装电缆内衬层厚度符合5.5规定。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
