MT 818.9-2009 煤矿用电缆第9部分：额定电压0.3/0.5kV煤矿用移动轻型软电缆

发表时间：2022-10-16
来源：共立消防
人气：

1 范围

MT 818的本部分规定了额定电压0.3/0.5kV煤矿用移动轻型软电缆(以下简称电缆)的产品

分类与命名、技术要求、试验方法和检验规则。

本部分适用于额定电压0.3/0.5kV煤矿用铜芯橡皮护套移动轻型软电缆。

2 规范性引用文件

下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套第7部分：65℃重型不延燃橡皮护套(neq IEC 245)

GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套第8部分：90℃橡皮绝缘(neq IEC 245)

MT 818.1-2009 煤矿用电缆第1部分：移动类软电缆一般规定

3 型式与规格

3.1 型式

3.1.1 电缆型号见表1。

表1 电缆型号

型号	名称	用途
MYQ- 0.3/0.5	煤矿用移动轻型橡套软电缆	煤矿井下巷道照明，输送机联锁和控制与信号设备电源连接

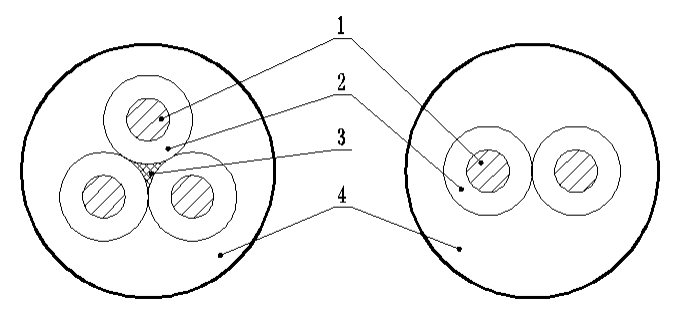

3.1.2 电缆基本结构如图1所示。


1-导体；2-绝缘；3-填充；4-护套

图 1

3.2 规格

电缆规格应符合表2的规定。

表2 电缆尺寸参数

芯数×导体标称截面 mm²	标称厚度 mm		电缆外径 mm	芯数×导体标称截面 mm²	标称厚度 mm		电缆外径 mm
芯数×导体标称截面 mm²	绝缘	护套	MYQ-0.3/0.5	芯数×导体标称截面 mm²	绝缘	护套	MYQ-0.3/0.5
2×1.0	0.6	1.5	7.5~10.0	4×2.5	1.0	2.0	13.5~16.5
2×1.5	0.8	1.5	9.0~11.5	7×1.0	0.6	1.5	10.5~13.0
2×2.5	1.0	1.5	10.5~13.5	7×1.5	0.8	2.0	13.0~16.5
3×1.0	0.6	1.5	8.4~10.5	7×2.5	1.0	2.0	15.5~19.0
3×1.5	0.8	1.5	9.5~12.0	12×1.0	0.6	2.0	14.0~17.5
3×2.5	1.0	1.5	11.5~13.5	12×1.5	0.8	2.5	18.0~21.5
4×1.0	0.6	1.5	9.0~11.0	12×2.5	1.0	2.5	21.0~25.5
4×1.5	0.8	1.5	10.5~13.0

4 技术要求

4.1 导体

导体应符合MT 818.1-2009中5.1的规定。导体单线允许镀锡。导体表面可包隔离层。

注：硫化后隔离层变色或脆裂不作考核。

4.2 绝缘

4.2.1 绝缘应符合GB/T 7594.8-1987中XJ—30A型规定，但抗张强度应不低于6.5MPa。

4.2.2 绝缘厚度应符合MT 818.1-2009中5.2.2及本部分表2的规定。

4.2.3 绝缘动力线芯20℃时的绝缘电阻应不小于650MΩ·km。

4.3 缆芯

缆芯的绞合节径比应不大于10。

4.4 护套

4.4.1 护套性能应符合GB 7594.7-1987中XH—03A型规定。

4.4.2 护套厚度应符合MT 818.1-2009中5.5.2及本部分表2的规定。

4.5 外径

电缆外径值应在表2所列的范围内。

4.6工作条件

4.6.1 额定电压U0/U为0.3/0.5kV.

4.6.2 电缆的最小弯曲半径为电缆直径的6倍。

5 试验方法和检验规则

电缆按表3规定试验，检验是否符合相应要求。检验规则应符合MT 818.1-2009 中7的规定。

表3 试验项目

序号

项目名称

技术要求

试验类型

试验方法

标准号

条文号

标准号

条文号

1

1.1

1.2

1.3

2

2.1

2.2

2.3

2.4

2.5

3

3.1

3.2

3.3

3.4

3.5

4

4.1

4.2

4.3

4.4

5

5.1

5.2

电气性能试验

导体直流电阻

绝缘电阻

工频电压试验

结构及表面标志

表面标志

电缆外径

导体单丝直径

绝缘厚度

护套厚度

绝缘机械性能

老化前拉力试

空气箱老化试验

空气弹老化试验

热延伸试验

耐臭氧试验

护套机械性能

老化前拉力试验

空气箱老化试验

热延伸试验

浸油试验

阻燃性能

单根垂直燃烧试验

成束燃烧试验

本部分

MT 818.1

本部分

MT 818.1

本部分

MT 818.1

4.1

4.2.3

5.7.2

8.3

4.5

5.1.1

4.2.2

4.4.2

4.2.1

4.4.1

5.7.5

T, R

T，R

T，S

T

T，S

T

MT 818.1

6.13

6.14

6.12

6.5

6.4

6.1

6.2

6.3

6.15.1

6.15.2

6.15.3

6.15.4

6.15.5

6.16.1

6.16.2

6.16.3

6.16.4

6.17

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
