MT 818.7-2009 煤矿用电缆 第7部分：额定电压6/10KV及以下移动屏蔽软电缆
- 发表时间：2022-10-16
- 来源：共立消防
- 人气：
1 范围
MT 818的本部分规定了额定电压6/10kV及以下屏蔽软电缆（以下简称电缆）的分类与命名、技术要求、试验方法和检验规则。
本部分适用于额定电压1.9/3.3kV、3.6/6kV、6/10kV煤矿移动设备用铜芯橡皮护套屏蔽软电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 3048.8 电线电缆电性能试验方法 第8部分 交流电压试验(GB/T 3048.8-2007,neq IEC 60060-1:1989)
GB/T 3048.12 电线电缆电性能试验方法 第12部分 局部放电试验(GB/T 3048.12-2007,mod IEC 60885-3:1988)
GB/T 3048.13 电线电缆电性能试验方法 第13部分 冲击电压试验（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）989）.
GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套 第7部分 65℃重型不延燃橡皮护套(neq IEC 245)
GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分：90℃橡皮绝缘(neq IEC 245)
MT 386 煤矿用阻燃电缆阻燃性的试验方法和判定规则
MT 818.1-2009 煤矿用电缆 第1部分:移动类软电缆一般规定
3 产品分类与命名
3.1 型式
3.1.1 电缆型号见表1。
表1 电缆型号
型 号 | 名 称 | 用 途 |
MYPT-1.9/3.3 | 煤矿用移动金属屏蔽橡套软电缆 | 额定电压1.9/3.3kV井下移动采煤设备的电源连接 |
MYP-3.6/6 | 煤矿用移动屏蔽橡套软电缆 | 额定电压3.6/6kV移动式地面矿山机械电源连接 |
MYPT-3.6/6 | 煤矿用移动金属屏蔽橡套软电缆 | |
MYPT-6/10 | 煤矿用移动金属屏蔽橡套软电缆 | 额定电压6/10kV移动式地面矿山机械电源连接 |

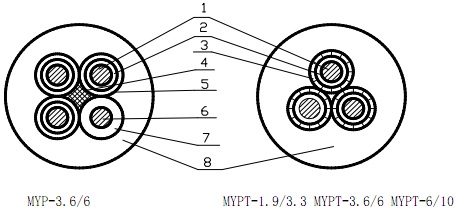

3.1.2 电缆结构如图1所示。
1-动力线芯导体（3.6/6kV及以上电缆含导体屏蔽）；2-绝缘；3-金属屏蔽（兼作地线芯）；
4-填芯；5-半导电屏蔽；6-地线芯；7-半导电层；8-护套
图 1
3.2 规格
电缆规格应符合表2、表3、表4、表5规定。
表2 额定电压1.9/3.3kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MYPT-1.9/3.3 |
3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×35/3 3×50/3 | 2.8 2.8 3.0 3.0 3.2 3.2 | 6.0 6.0 6.0 6.0 6.0 6.0 | 47.0～54.0 50.5～57.5 56.0～63.5 60.5～67.5 64.5～72.0 68.5～76.5 |
注：地线芯截面为最小截面。 | ||||
表3 定电压3.6/6kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 外护套 | MYP-3.6/6 |
3×16 | 1×16 | 4.0 | 5.5 | 48.0～55.0 |
3×25 | 1×16 | 4.0 | 5.5 | 51.0～58.0 |
3×35 | 1×16 | 4.0 | 5.5 | 54.0～61.5 |
3×50 | 1×25 | 4.0 | 5.5 | 58.0～66.0 |
3×70 | 1×25 | 4.0 | 6.0 | 64.0～72.0 |
3×95 | 1×35 | 4.0 | 6.0 | 68.5～77.0 |
3×120 | 1×35 | 4.0 | 6.0 | 71.5～80.0 |
3×150 | 1×50 | 4.0 | 6.0 | 76.0～85.0 |
注：地线芯截面为最小截面。 | ||||
表4 额定电压3.6/6kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MYPT-3.6/6 |
3×16 | 3×16/3 | 4.0 | 5.5 | 49.0～56.0 |
3×25 | 3×16/3 | 4.0 | 5.5 | 51.5～58.5 |
3×35 | 3×16/3 | 4.0 | 5.5 | 54.5～62.0 |
3×50 | 3×16/3 | 4.0 | 5.5 | 58.5～66.0 |
3×70 | 3×25/3 | 4.0 | 6.0 | 64.0～72.0 |
3×95 | 3×35/3 | 4.0 | 6.0 | 68.0～77.0 |
3×120 | 3×35/3 | 4.0 | 6.0 | 71.5～79.5 |
3×150 | 3×50/3 | 4.0 | 6.0 | 75.5～84.5 |
注：地线芯截面为最小截面。 | ||||
表5 额定电压6/10kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MYPT-6/10 |
3×16 | 3×16/3 | 5.0 | 6.0 | 54.0～61.0 |
3×25 | 3×16/3 | 5.0 | 6.0 | 57.0～64.5 |
3×35 | 3×16/3 | 5.0 | 6.0 | 59.5～67.5 |
3×50 | 3×25/3 | 5.0 | 6.0 | 63.5～72.0 |
3×70 | 3×35/3 | 5.0 | 6.0 | 68.0～76.5 |
3×95 | 3×50/3 | 5.0 | 6.0 | 72.5～81.0 |
3×120 | 3×50/3 | 5.0 | 6.0 | 75.5～84.5 |
3×150 | 3×50/3 | 5.0 | 6.0 | 79.5～89.0 |
注：地线芯截面为最小截面。 | ||||
4 技术要求
4.1 导体
导体单线应镀锡。MYPT型电缆地线芯导体20℃直流电阻应符合表6的规定，其余导体应符合MT 818.1-2009中5.1的规定。
4.2 绝缘
4.2.1 绝缘性能应符合GB/T 7594.8-1987中XJ-30A型的规定。但抗张强度应不小于6.5MPa。
4.2.2 绝缘厚度应符合MT 818.1-2009中5.2.2及本部分表2、表3、表4和表5的规定。
4.2.3 20℃时的绝缘电阻应符合表6的规定。
4.2.4 绝缘线芯应经受绝缘吸水试验，额定电压为1.9/3.3kV的电缆要求（1～14）d电容增率不大于10%，（7～14）d电容增率不大于3%；额定电压为3.6/6kV及以上的电缆要求（1～14）d电容增率不大于6%，（1～14）d电容增率不大于2.5%。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
