MT 818.6-2009 煤矿用电缆 第6部分：额定电压8.7/10KV及以下移动金属屏蔽监视型软电缆
- 发表时间：2022-10-16
- 来源：共立消防
- 人气：
1 范围
MT 818的本部分规定了额定电压8.7/10kV及以下煤矿用移动金属屏蔽监视型橡套软电缆（以下简称电缆）的分类与命名、技术要求、试验方法和检验规则。
本部分适用于额定电压3.6/6 kV 、6/10kV及8.7/10kV煤矿移动设备用铜芯橡皮护套金属屏蔽监视型软电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 3048.8 电线电缆电性能试验方法 第8部分 交流电压试验(GB/T 3048.8-2007,neq IEC 60060-1:1989)
GB/T 3048.12 电线电缆电性能试验方法 第12部分 局部放电试验(GB/T 3048.12-2007,mod IEC 60885-3:1988)
GB/T 3048.13 电线电缆电性能试验方法 第13部分 冲击电压试验（GB/T 3048.13-2007,mod IEC 60230:1966,IEC 60060-1:1989）
GB/T 7594.3-1987 电线电缆橡皮绝缘和橡皮护套 第3部分：70℃橡皮绝缘(neq IEC 245)
GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套 第7部分 65℃重型不延燃橡皮护套(neq IEC 245)
GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分：90℃橡皮绝缘(neq IEC 245)
MT 818.1—2009 煤矿用电缆 第1部分:移动类软电缆一般规定
3 产品分类与命名
3.1 型式
3.1.1 电缆型号见表1。
表1 电缆型号
型 号 | 名 称 | 用 途 |
MYPTJ-3.6/6 | 煤矿用移动金属屏蔽监视型橡套软电缆 | 额定电压3.6/6kV的井下移动变压器及类似设备的电源连接 |
MYPTJ-6/10 | 煤矿用移动金属屏蔽监视型橡套软电缆 | 额定电压6/10kV的井下移动变压器及类似设备的电源连接 |
MYPTJ-8.7/10 | 煤矿用移动金属屏蔽监视型橡套软电缆 | 额定电压8.7/10kV的井下移动变压器及类似设备的电源连接 |

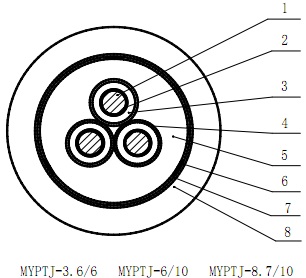

3.1.2 电缆结构如图1所示。
1-动力线芯导体；2-导体屏蔽；3-绝缘；4-绝缘屏蔽（兼作接地线）；
5-内护套； 6-监视线芯及半导电带包层；7-绝缘包带；8-外护套
图 1
3.2 规格
电缆规格应符合表2、表3和表4的规定。
表2 额定电压3.6/6kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||||
动力线芯 | 地线芯 | 监视线芯 | 动力线芯绝缘 | 内护套 | 外护套 | MYPTJ-3.6/6 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×16/3 3×25/3 3×35/3 3×35/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 4.0 4.0 4.0 4.0 4.0 4.0 4.0 | 2.5 2.5 2.5 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 61.0～69.0 63.5～72.0 67.5～76.0 72.5～82.0 77.0～87.0 80.5～90.0 84.5～94.5 |
注: 地线芯截面为最小截面,内护套计算厚度不作考核。 | ||||||
表3 额定电压6/10kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||||
动力线芯 | 地线芯 | 监视线芯 | 动力线芯绝缘 | 内护套 | 外护套 | MYPTJ-6/10 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 3×50/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 4.5 4.5 4.5 4.5 4.5 4.5 4.5 | 2.5 2.5 3.0 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 63.0～71.0 66.0～74.5 70.5～79.5 74.5～84.0 79.5～88.5 82.5～92.0 86.5～96.5 |
注: 地线芯截面为最小截面,内护套计算厚度不作考核。 | ||||||
表4 额定电压8.7/10kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||||
动力线芯 | 地线芯 | 监视线芯 | 动力线芯绝缘 | 内护套 | 外护套 | MYPTJ-8.7/10 |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 3×50/3 3×50/3 | 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 3×2.5 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 2.5 3.0 3.0 3.0 3.0 3.0 3.0 | 5.5 5.5 5.5 5.5 5.5 5.5 5.5 | 67.0～76.0 71.0～80.0 75.0～84.5 79.0～88.0 83.5～93.0 86.5～96.5 91.0～101.5 |
注: 地线芯截面为最小截面,内护套计算厚度不作考核。 | ||||||
4 技术要求
4.1 导体
导体单线应镀锡。地线芯导体20℃直流电阻应符合表5的规定，其余导体应符合MT 818.1-2009中5.l的规定。
4.2 绝缘
4.2.1 绝缘性能应符合GB/T 7594.8-1987中XJ-30A型的规定。但抗张强度应不小于6.5MPa。
4.2.2 绝缘厚度应符合MT 818.1-2009中5.2.2及本部分表2、表3、表4的规定。
4.2.3 动力线芯 20℃时的绝缘电阻应符合表5的规定，监视线芯与地线芯之间20℃时的绝缘电阻应不小于5 MΩ·km。
表5 绝缘电阻
导体标称截面 mm2 | 20℃时动力线芯力绝缘电阻 最小值 MΩ·km | 地线芯导体 20℃直流电阻 最大值 Ω/km | ||
额定电压 3.6/6kV | 额定电压 6/10 kV | 额定电压 8.7/10 kV | ||
16 25 35 50 70 95 120 150 | - 650 550 500 450 400 350 350 | - 700 650 550 500 450 400 350 | - 1250 1150 1000 900 800 750 700 | 2.31 1.48 1.05 0.731 0.515 - - - |
4.2.4 绝缘线芯应经受绝缘吸水试验，要求(1～14)d电容增率不大于6%，(7～14)d电容增率不大于2.5%。
4.3 屏蔽
4.3.1 导体屏蔽采用半导电挤包或半导电带包+半导电挤包的结构型式；
4.3.2 电缆绝缘屏蔽应采用半导电挤包+金属/纤维编织层或半导电挤包层+半导电带包层+金属/纤维编织层结构，挤包半导电层性能应符合MT 818.1-2009中5.3.2的规定。
4.4 缆芯
4.4.1 地线芯位置应符合MT 818.1-2009中5.4.4 c)或f)的规定。
4.4.2 缆芯的绞合节径比应不大于12。
4.5 内护套
内护套应是符合GB/T 7594.3-1987中XJ-10A型规定的橡皮，内护套外允许绕包一层绝缘布带。
4.6 监视层
4.6.1 监视层采用半导电带包层+监视线（3根）+半导电带包层结构形式，3根监视线芯应间隔均匀并绞合，节径比不大于12。
4.6.2 监视线层外应有一层绝缘带包层。
4.7 外护套
4.7.1 外护套性能应符合GB/T 7594.7-1987中XH-03A型规定，且抗撕强度不低于5.0N/mm。
4.7.2 护套厚度应符合MT 818.l-2009中5.5.2及本部分表2、表3和表4的规定。
4.8 外径
电缆平均外径值应在表2、表3、表4所列的范围内。
4.9 成品电缆
4.9.1 冲击电压试验
将电缆试样加热至95℃,按GB/T 3048.13规定的步骤施加冲击电压，其电压峰值列于表6。
电缆的每一个绝缘线芯应经受正负极性各10次的冲击电压。在冲击电压试验后，电缆试样每一个绝缘线芯在室温下应经受3.5U0 、15min工频电压试验。试验过程中应无击穿现象。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
