MT 818.5-2009 煤矿用电缆 第5部分：额定电压0.66/1.14KV及以下移动软电缆
- 发表时间：2022-10-16
- 来源：共立消防
- 人气：
1 范围
MT 818的本部分规定了煤矿用额定电压0.38/0.66 kV、0.66/1.14kV移动橡套软电缆（以下简称：电缆）的产品分类与命名、技术要求、试验方法和验收规则。
本部分适用于额定电压0.38/0.66 kV、0.66/1.14kV.煤矿移动设备用橡皮绝缘橡皮护套软电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套 第7部分： 65℃重型不延燃橡皮护套（neq IEC 245）
GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分：90℃橡皮绝缘（neq IEC 245）
MT 818.1—2009 煤矿用电缆 第1部分：移动类软电缆一般规定
3 产品分类与命名
3.1 型式
3.1.2 电缆型号见表1。
3.1.3 电缆按芯数可分为单芯和4芯（3+1）两种，4芯电缆结构如图1所示。
表1 电缆型号
型 号 | 名 称 | 用 途 |
MY-0.38/0.66 | 煤矿用移动橡套软电缆 | 额定电压0.38/0.66kV各种井下移动采煤设备的电源连接 |
MYP-0.38/0.66 | 煤矿用移动屏蔽橡套软电缆 | |
MYP—0.66/1.14 | 煤矿用移动屏蔽橡套软电缆 | 各种额定电压0.66/1.14kV井下移动采煤设备的电源连接 |
3.2 规格
电缆规格应符合表2、表3、表4规定。其中地线芯导体标称截面不小于表3和表4的规定的规格。

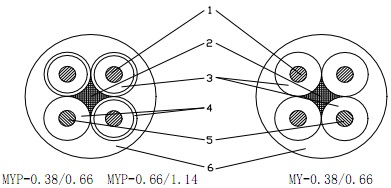

1－动力线芯导体；2－填充；3－绝缘；4－半导电层；5－地线芯导体；6－护套
图 1
4 技术要求
4.1 导体
导体应符合MT 818.1-2009中5.1的规定，导体单线允许镀锡。导体表面可以包隔离层。
注：硫化后隔离层变色或脆裂不作考核。
4.2 绝缘
4.2.1 动力线芯绝缘应符合GB/T 7594.8-1987中XJ-30A型的规定, 抗张强度应不低于6.5MPa。 4.2.2 MY-0.38/0.66型电缆地线芯导体外如挤包绝缘，其性能应符合GB/T 7594.8-1987中XJ—30A型的规定, 但抗张强度应不低于6.5MPa。
4.2.3 电缆动力线芯绝缘厚度应符合MT 818.1-2009中5.2.2及本部分表2、表3、表4的规定。
4.2.4 电缆的20℃时的绝缘电阻应符合表5的规定。
4.3 屏蔽
动力线芯绝缘屏蔽采用半导电挤包层或半导电带包层，性能应符合MT 818.1—2009中5.3的规定。
表2 单芯电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | |
动力线芯绝缘 | 护套 | MY-0.38/0.66 | |
1×4 1×6 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 | 1.4 1.4 1.6 1.6 1.8 1.8 2.0 2.0 2.2 2.2 2.4 2.4 2.6 2.6 2.8 | 1.5 1.6 1.8 1.9 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.5 3.6 3.8 | 8.0～10.0 9.0～12.0 11.0～14.0 12.0～15.0 14.0～17.5 16.0～19.5 18.5～22.5 21.0～25.0 23.5～28.5 25.5～29.5 28.0～33.0 30.5～35.5 34.0～39.5 37.0～43.0 42.0～48.0 |
表3 额定电压0.38/0.66kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | |||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MY-0.38/0.66 | MYP-0.38/0.66 |
3×4 3×6 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×4 1×6 1×10 1×10 1×16 1×16 1×16 1×25 1×25 1×35 1×50 | 1.4 1.4 1.6 1.6 1.8 1.8 2.0 2.0 2.2 2.2 2.4 | 3.5 3.5 4.0 4.0 4.5 4.5 5.0 5.0 5.5 5.5 6.0 | 19.0～22.5 21.0～25.5 25.0～30.0 27.5～32.0 32.5～37.5 35.5～41.0 41.5～47.5 46.0～53.0 52.5～59.5 56.0～63.5 62.5～70.5 | 22.0～26.5 24.0～29.0 28.0～32.5 30.5～35.5 35.5～41.0 38.5～44.5 44.5～51.0 49.0～56.0 55.5～63.0 59.0～67.0 65.5～74.0 |
注：地线芯截面为最小截面。 | |||||
表4 额定电压0.66/1.14kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 护套 | MYP-0.66/1.14 |
3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×10 1×10 1×16 1×16 1×16 1×25 1×25 1×35 1×50 | 1.8 1.8 2.0 2.0 2.2 2.2 2.4 2.4 2.6 | 4.5 4.5 5.0 5.0 5.5 5.5 6.0 6.0 6.0 | 30.0～35.0 32.5～37.5 37.5～43.0 40.5～46.5 46.5～53.0 51.0～58.0 57.5～65.0 61.0～69.0 66.5～75.0 |
注：地线芯截面为最小截面。 | ||||
表5 绝缘电阻
动力线芯标称截面 mm2 | 20℃时的绝缘电阻 最小值MΩ·km | 动力线芯标称截面mm2 | 20℃时的绝缘电阻 最小值 MΩ·km |
4 6 10 16 25 35 50 70 | 600 450 400 350 300 250 250 200 | 95 120 150 185 240 300 400 - | 200 200 180 180 160 140 140 - |
4.4 缆芯
4.4.1 地线芯位置应符合MT 818.1-2009中5.4.4 b)的规定。
4.4.2 动力线芯的绞合节径比：
动力线芯截面4～16 mm2应不大于12 ；
动力线芯截面25 mm2及以上应不大于14。
4.5 护套
4.5.1 电缆如有内护套，应不低于GB/T 7594.7-1987中的XH—03A型规定。
4.5.2 电缆外护套应符合GB/T 7594.7-2009中的XH—03A型规定，且抗撕强度不低于5.0N/mm。
4.5.3 电缆护套厚度应符合MT 818.1-2009中5.5.2及本部分中表2、表3、表4的规定。
4.6 外径
电缆外径值应在表2、表3和表4所列的范围内。
4.7 工作条件
4.7.1 额定工作电压(U0/U)分别为0.38/0.66kV、0.66/1.14kV。
4.7.2 电缆最小弯曲半径为电缆直径的6倍。
4.7.3 电缆的地线芯应良好接地。
5 试验方法和检验规则
电缆按表6规定试验，检验是否符合相应要求。检验规则应符合MT 818.1-2009中第7章的规定。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
