MT 818.4-2009 煤矿用电缆 第4部分：额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆
- 发表时间：2022-10-16
- 来源：共立消防
- 人气：
1 范围
MT 818的本部分规定了煤矿用额定电压0.66/1.14kV、1.9/3.3kV采煤机金属屏蔽软电缆（以下简称电缆）的产品分类与命名、技术要求、试验方法和验收规则。
本部分适用于额定电压0.66/1.14 kV和1.9/3.3kV采煤机及类似设备用铜芯橡皮护套金属屏蔽软电缆。
2 规范性引用文件
下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套 第7部分 65℃重型不延燃橡皮护套(neq IEC 245)
GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分：90℃橡皮绝缘(neq IEC 245)
MT 818.1-2009 煤矿用电缆 第1部分：移动类软电缆一般规定
3 产品分类与命名
3.1型式
3.1.1 电缆型号见表1。
3.1.2 电缆结构见图1。
表1 电缆型号
型 号 | 名 称 | 用 途 |
MCPT—0.66/1.14 | 采煤机金属屏蔽橡套软电缆 | 额定电压0.66/1.14 kV及以下采煤机及类似设备的电源连接 |
MCPTJ—0.66/1.14 | 采煤机金属屏蔽橡套软电缆 | |
MCPT—1.9/3.3 | 采煤机金属屏蔽橡套软电缆 | 额定电压1.9/3.3 kV及以下采煤机及类似设备的电源连接 |
MCPTJ—1.9/3.3 | 采煤机金属屏蔽橡套软电缆 |

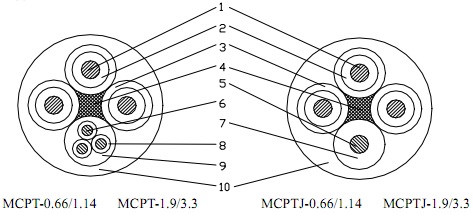

1——动力线芯导体； 2——动力线芯绝缘； 3——金属/纤维编织屏蔽； 4——地线芯导体； 5——辅助线芯导体；
6——控制线芯导体； 7——辅助线芯绝缘； 8——控制线芯绝缘； 9——控制线芯包覆层；10——外护套 。
图 1
3.2 规格
电缆规格应符合表2、表3、表4、表5规定，其中地线芯导体标称截面不小于表2、表3、表4和表5规定的规格。
表2 额定电压0.66/1.14kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | 20℃时地线芯导体与屏蔽层并联直流电阻最大值Ω/km | |||
动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护套 | MCPT—0.66/1.14 | |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×16 1×16 1×25 1×35 1×50 1×50 1×70 | 3×4 3×4 3×4 3×6 3×6 3×10 3×10 | 1.5 1.6 1.7 1.8 2.0 2.2 2.4 | 5.0 5.0 5.3 5.8 6.4 6.9 7.3 | 39.7～42.9 43.1～46.3 48.5～51.8 55.1～58.8 62.4～66.1 68.0～72.5 74.5～79.5 | 0.56 0.54 0.44 0.30 0.26 0.24 0.23 |
表3 额定电压0.66/1.14kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | 20℃时地线芯导体与屏蔽层并联直流电阻 最大值Ω/km | |||
动力线芯 | 地线芯 | 辅助线芯 | 动力线芯绝缘 | 护 套 | MCPTJ—0.66/1.14 | |
3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×16 1×16 1×16 1×25 1×35 1×50 1×50 1×70 | 1×16 1×16 1×16 1×25 1×35 1×50 1×70 1×70 | 1.5 1.5 1.6 1.7 1.8 2.0 2.2 2.4 | 5.0 5.0 5.0 5.3 5.8 6.4 6.9 7.3 | 35.8～38.6 39.7～42.9 43.1～46.3 48.5～51.8 55.1～58.8 62.4～66.1 68.0～72.5 74.5～79.5 | 0.66 0.56 0.54 0.44 0.30 0.26 0.24 0.23 |
表4 额定电压1.9/3.3kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | 20℃时地线芯导体与屏蔽层并联直流电阻最大值Ω/km | |||
动力线芯 | 地线芯 | 控制线芯 | 动力线芯绝缘 | 护 套 | MCPT—1.9/3.3 | |
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×16 1×35 1×35 1×50 1×50 1×70 1×70 | 3×4 3×4 3×4 3×6 3×6 3×10 3×10 | 3.0 3.0 3.0 3.0 3.0 3.0 3.0 | 5.1 5.5 5.9 6.4 6.9 7.3 7.8 | 47.4～49.9 51.6～54.6 56.8～59.8 62.8～65.8 68.9～72.7 73.4～77.2 79.0～83.6 | 0.50 0.50 0.35 0.35 0.28 0.28 0.25 |
表5 额定电压1.9/3.3kV电缆尺寸参数
芯数×导体标称截面 mm2 | 标称厚度 mm | 电缆外径 mm | 20℃时地线芯导体与屏蔽层并联直流电阻最大值 Ω/km | ||||
动力线芯 | 地线芯 | 辅助线芯 | 动力线芯绝缘 | 护 套 | MCPTJ—1.9/3.3 | ||
3×25 3×35 3×50 3×70 3×95 3×120 3×150 | 1×25 1×35 1×35 1×50 1×50 1×70 1×70 | 1×16 1×16 1×25 1×35 1×50 1×70 1×70 | 3.0 3.0 3.0 3.0 3.0 3.0 3.0 | 5.1 5.5 5.9 6.4 6.9 7.3 7.8 | 47.4～49.9 51.6～54.6 56.8～59.8 62.8～65.8 68.9～72.7 73.4～77.2 79.0～83.6 | 0.50 0.50 0.35 0.35 0.28 0.28 0.25 | |
4 技术要求
4.1 导体
导体应符合MT 818.1-2009中5.1的规定，导体单线应镀锡。动力线芯的导体表面应包覆隔离层。20℃时地线芯导体与屏蔽层并联直流电阻应符合表2、表3、表4和表5的规定。
注：硫化后隔离层变色或脆裂不作考核。
4.2 绝缘
4.2.1 动力线芯和辅助线芯绝缘应符合GB/T 7594.8-1987中XJ—30A型的规定,但抗张强度应不小于6.5MPa。
4.2.2 控制线芯绝缘抗张强度应不小于6.5MPa。
4.2.3 绝缘线芯浸入室温水12 h后，应经受5 min的工频电压试验，试验电压按MT 818.1-200x中表5规定。
4.2.4 绝缘线芯应经受绝缘吸水试验，(1～14)d电容增率不大于10%，(7～14)d的电容增率不大于3% 。
4.2.5 动力线芯绝缘厚度应符合MT 818.1-200x中5.2.2及本部分表2、表3、表4和表5的规定。控制线芯绝缘采用聚全氟乙丙烯或类似材料的绝缘标称厚度不小于0.4mm,其它材料的绝缘标称厚度不小于0.7mm。
4.2.6 绝缘屏蔽应为带包层+金属/纤维编织层的组合结构，编织结构应符合MT 818.1-200x中5.3.4的规定，编织铜线应符合MT 818.1-200x中表7的规定
4.2.7 电缆20℃时的绝缘电阻应符合表6的规定。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
-
