MT 818.2-2009 煤矿用电缆 第2部分:额定电压1.9/3.3kV及以下采煤机软电缆

  • 发表时间:2022-10-16
  • 来源:共立消防
  • 人气:

1 范围

      MT 818的本部分规定了额定电压1.9/3.3kV及以下采煤机软电缆(以下简称电缆)的产品分类与命名、技术要求、试验方法和检验规则。

      本部分适用于额定电压为1.9/3.3kV及以下采煤机及类似设备用的铜芯橡皮护套软电缆。

2 规范性引用文件

      下列文件中的条款通过MT 818的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB/T 7594.7-1987 电线电缆橡皮绝缘和橡皮护套 第7部分: 65℃重型不延燃橡皮护套(neq IEC 245)

      GB/T 7594.8-1987 电线电缆橡皮绝缘和橡皮护套 第8部分 90℃橡皮绝缘 (neq IEC 245)

      MT 818.1-200x 煤矿用电缆 第1部分:移动类软电缆一般规定

3 产品分类与命名

3.1 型式

3.1.1 电缆型号见表1。

表 1 电缆型号

型  号

名    称

用    途

结构

A型

B型

MC-0.38/0.66

采煤机橡套软电缆

额定电压为0.38/0.66kV采煤机及类似设备的电源连接

-

MCP-0.38/0.66

采煤机屏蔽橡套软电缆

额定电压为0.38/0.66kV采煤机及类似设备的电源连接

-

MCP-0.66/1.14

采煤机屏蔽橡套软电缆

额定电压为0.66/1.14kV采煤机及类似设备的电源连接

MCP-1.9/3.3

采煤机屏蔽橡套软电缆

额定电压为1.9/3.3kV采煤机及类似设备的电源连接

3.1.2 额定电压0.38/0.66kV的电缆采用图1所示的A型结构;额定电压0.66/1.14kV及以上的电缆采用图1 所示的A型或B型结构。

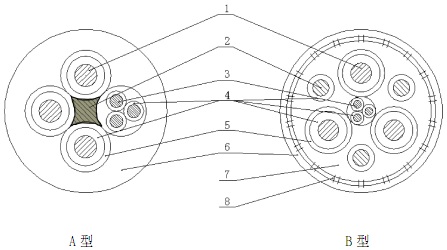

1-动力线芯导体;2-地线芯导体及半导电层(MC型电缆可挤包绝缘层); 3-控制线芯导体;4-绝缘;5-动力线芯半导电屏蔽层(MC型电缆无屏蔽层); 6-外护套;7-内护套; 8-加强层

图 1

3.2 规格

      电缆规格应符合表2、表3和表4的规定,其中地线芯导体标称截面不小于表2、表3和表4的规定的规格。

表 2 额定电压0.38/0.66kV电缆尺寸参数

芯数×导体标称截面
mm2

标称厚度
mm

电缆外径
mm

动力线芯

地线芯

动力线芯绝缘

护  套

MC-0.38/0.66

MCP-0.38/0.66

3×16

3×25

3×35

3×50

3×70

3×95

3×120

1×4

1×6

1×6

1×10

1×16

1×25

1×25

1.6

1.8

1.8

2.0

2.0

2.2

2.4

4.5

5.5

5.5

5.5

6.0

6.0

6.0

29.5~34.5

36.0~41.0

39.0~45.0

44.0~50.5

50.0~57.5

56.0~63.5

60.5~68.5

33.0~38.0

39.0~45.0

42.5~48.5

47.5~54.5

53.0~60.5

59.5~67.0

63.5~72.0

注:地线芯截面为最小截面,当用户要求超过此截面时,地线芯允许采用绕包半导电层。

表 3 额定电压0.66/1.14kV电缆尺寸参数

芯数×导体标称截面

mm2

标称厚度

mm

电缆外径

mm

动力

线芯

地线芯

动力线芯绝缘

护套

MCP-0.66/1.14

A型

B型

A型

B型

A型

    B型

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×6

1×6

1×10

1×16

1×25

1×25

1×35

3×10/3

3×16/3

3×25/3

3×25/3

3×35/3

3×50/3

2.0

2.0

2.2

2.2

2.4

2.6

2.6

6.0

6.0

   7.0

   7.0

   7.0

7.0

7.0

7.0

7.5

7.5

7.5

7.5

7.5

41.0~47.0

44.0~51.0

51.5~59.0

56.0~63.5

62.0~70.5

66.5~75.5

71.5~80.5

53.0~58.5

60.0~67.0

65.0~72.0

70.0~73.0

75.0~82.0

77.5~86.0

注:地线芯截面为最小截面,当用户要求超过此截面时,地线芯允许采用绕包半导电层。

表 4 额定电压1.9/3.3kV电缆尺寸参数

芯数×导体标称截面

mm2

标称厚度

mm

电缆外径

mm

动力

线芯

地线芯

动力线芯绝缘

护套

MCP-1.9/3.3

A型

B型

A型

B型

A型

B型

3×25

3×35

3×50

3×70

3×95

3×120

3×150

1×10

1×10

1×16

1×25

1×25

1×35

1×35

3×16/3

3×25/3

3×35/3

3×35/3

3×50/3

3×50/3

2.8

2.8

2.8

3.0

3.0

3.2

3.2

6.0

6.0

7.0

7.0

7.0

7.0

7.0

7.0

7.5

7.5

7.5

7.5

7.5

44.5~51.0

48.0~54.5

54.0~61.5

60.0~67.0

65.0~72.5

69.5~77.5

74.0~82.5

59.0~64.0

63.0~69.0

68.0~75.0

69.0~78.0

74.0~84.5

78.5~88.0

注:地线芯截面为最小截面,当用户要求超过此截面时,地线芯允许采用绕包半导电层。

4 技术要求

4.1 导体

      导体单线应镀锡。导体应符合MT 818.1-2009中5.1的规定。导体表面可以包隔离层。

      注:硫化后隔离层变色或脆裂不作考核。

4.2 绝缘

4.2.1 电缆的动力线芯绝缘应符合GB/T 7594.8-1987中XJ-30A型的规定, 但抗张强度应不低于6.5MPa。

4.2.2 MC型电缆的地线芯如果有绝缘层,绝缘应符合GB/T 7594.8-1987中XJ—30A型规定。

4.2.3 控制线芯绝缘抗张强度不低于6.5 MPa。

4.2.4 动力线芯绝缘厚度应符合MT 818.1-2009中5.2.2及本部分表2、表3和表4的规定。控制线芯绝缘采用聚全氟乙丙烯或类似材料的绝缘标称厚度为0.4mm,其它材料的绝缘标称厚度为0.7mm。

4.2.5 额定电压为0.66/1.14kV及以下电缆绝缘屏蔽采用半导电带包或挤包, 额定电压为1.9/3.3kV电缆绝缘屏蔽采用挤包,屏蔽层性能应符合MT 818.1-200x中5.3的规定。

4.2.6 电缆20℃时的绝缘电阻应符合表5的规定。

表 5 绝缘电阻

线芯类型

标称截面

mm2

20℃时绝缘电阻  最小值

MΩ·km

额定电压0.66/1.14kV及以下

  额定电压1.9/3.3kV

动力线芯

16

25

35

50

70

95

120

150

350

300

250

250

200

200

200

180

450

400

350

300

250

250

250

    控制线芯

2.5\4\6\10

100

100

4.3 缆芯

4.3.1 控制线芯位置应符合MT 818.1-2009中5.4.2的规定。控制线芯数应不少于3根,线芯标称截面积不小于2.5mm2。

4.3.2 地线芯位置应符合MT 818.1-2009中5.4.4 a)或5.4.4 e)的规定。

4.3.3 缆芯的绞合节径比应不大于10。

4.4 护套

4.4.1 电缆如有内护套,其性能应符合GB/T 7594.7-1987中XH-03A型的规定。

4.4.2 外护套性能应符合GB/T 7594.7-1987中XH-03A型规定,抗撕强度不小于5N/mm。

4.4.3 护套厚度应符合MT 818.1-2009中5.5.2及本部分表2、表3和表4的规定。

4.5 加强层

      纤维编织加强层位于电缆内外护套之间,编织密度不考核,内外护套之间宜紧密结合。

4.6 外径

      电缆平均外径值应在表2、表3和表4所列的范围内。

4.7 工作条件

4.7.1 额定电压U0/U分别为0.38/0.66kV、0.66/1.14kV或1.9/3.3kV。

4.7.2 电缆的最小弯曲半径为电缆直径的6倍。

4.7.3 电缆的地线芯应良好接地。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
