1 范围

      本标准规定了煤矿井下及露天矿、选煤等工作场所用的具有三个承载托辊和单个回程托辊或V形回程托辊的槽形带式输送机托辊组布置的主要尺寸。

      本标准适用于槽形带式输送机的中间段托辊组，不适用于过渡段托辊组。

2 术语和定义

      下列术语和定义适用于本标准。

2.1

      侧托辊槽型角  angle of inclinationλ of side idlers

      λ

      侧托辊的轴线与水平线的夹角。

2.2

      前倾角  angle of tilt γ of side idlers

      γ

      侧托辊轴线与中间托辊轴线在水平面上投影线间的夹角。

2.3

      托辊空隙 idlers clearance

      托辊外圆和托辊横梁或任何其他结构件顶部之间距离最小的间隙。

3 输送机托辊分类

3.1 承载托辊：在输送线路中用来支承承载输送带的托辊组。

3.2 回程托辊：用来支承回程输送带。它有两种型式，即：

      a）单个回程托辊；

      b）V形回程托辊：由两个等长的托辊组成，两托辊的轴线与水平面对称地斜成V形，倾斜角为10°。      V型回程托辊适用于带宽不小于650mm的带式输送机。

4 托辊组布置的主要尺寸

4.1 三承载托辊的布置

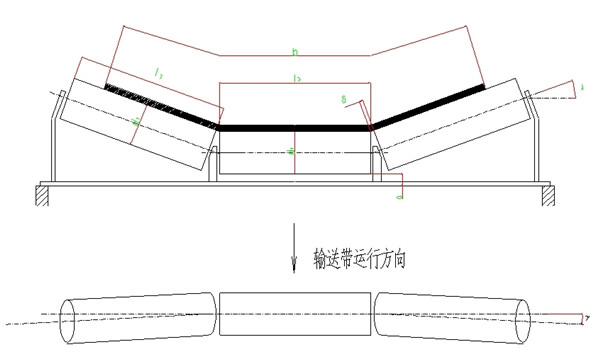

4.1.1 三承载托辊的布置见图1。

a）

b)

图1  三承载托辊组的布置

4.1.2 侧托辊槽形角λ

      正常安装的槽形角λ值见表1。

表1 槽形角λ值                         单位为度

4.1.3 前倾角γ

      托辊不宜有前倾角，如确因防跑偏需要有前倾角γ，应按槽形角λ和带速之间的变化选择尽可能小的值，在任何情况下（因调偏需要的倾角除外）不应超过20。

4.1.4 相邻托辊的间隙δ

      应选择适宜的托辊布置方式，使两个相邻托辊的间隙δ在垂直于输送机纵向轴线平面上的投影不大于10 mm。

4.1.5 托辊空隙

      托辊空隙的最小值见表2。

表2 托辊最小空隙                        单位为毫米

4.1.6 承载托辊的长度

      各种带宽、托辊直径下承载托辊的长度见表3。

4.1 回程托辊的布置

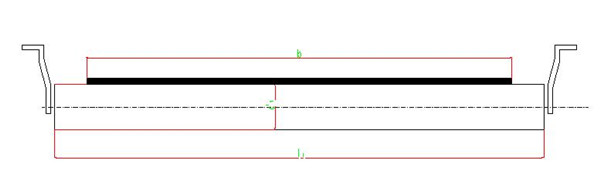

4.2.1 单个回程托辊呈水平布置，如图2所示。

图2  单个回程托辊
