1  范围

      本标准规定了管道式煤浆预处理器的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于管道式煤浆预处理器。

2  规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 699-1999  优质碳素结构钢

      GB/T 700-2006  碳素结构钢（neq ISO 630:1995）

      GB/T 1184-1996  形状和位置公差 未注公差值（eqv ISO 2768-2：1989）

      GB/T 1226-2001  一般压力表

      GB/T 1804-2000  一般公差 未注公差的线性和角度尺寸的公差（eqv ISO 2768-1：1989）

      GB/T 3287  可煅铸铁管路连接件（GB/T 3287-2000，ISO 49：1994，EQV）

      GB/T 9969-2008  工业产品使用说明书 总则

      GB/T 10111  随机数的产生及其在产品质量抽样检验中的应用程序

      GB/T 13306  标牌

      GB/T 13384-2008  机电产品包装通用技术条件

      JB/T 81  凸面板式平焊钢制管法兰

      JB/T 6878-2006  管道式离心泵

      MT/T 154.1-1992 煤矿机电产品型号的编制导则和管理办法

3 型式和基本参数

3.1　型式

      管道式煤浆预处理器由水喷射式浮选剂乳化器和管道混合器两部分组成，水喷射式浮选剂乳化器和管道混合器结构见图1和图2，图3为管道式煤浆预处理器应用的工艺系统连接示意图。

3.2　型号表示方法

      型号表示方法应符合MT/T154.1-1992的规定。

3.2.1　管道式煤浆预处理器

3.2.1.1 型号表示方法

3.2.1.2 型号示例

      YJ-400表示公称管径400 mm未作设计修改的管道式煤浆预处理器。

3.2.2　水喷射式浮选剂乳化器

3.2.2.1 型号表示方法

3.2.2.2 型号示例

      FRS-Ⅰ表示用于浮选入料用泵送入浮选机用的手动控制的水喷射式浮选剂乳化器。

3.2.3　管道混合器

3.2.3.1 型号表示方法

3.2.3.2 型号示例

GH-400表示公称管径为400mm的管道混合器。

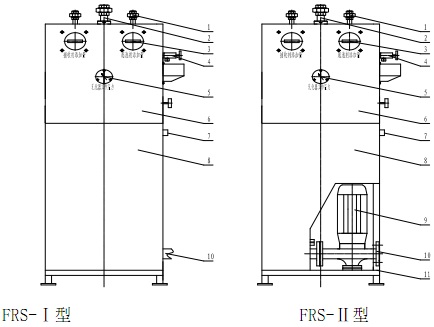

1—浮选剂进口；2—乳化水进口；3—流量计；4—浮选剂添加量控制阀；5—压力表；

 6—箱体；7—溢流管；8—乳浊液缓冲箱；9—乳浊液泵；10—乳浊液出口；11—支架

图1 水喷射式浮选剂乳化器示意图

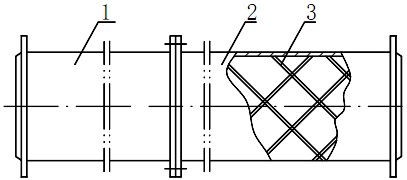

1—筒体1；2—筒体2；3—流体混合单元

图2  管道混合器结构示意图

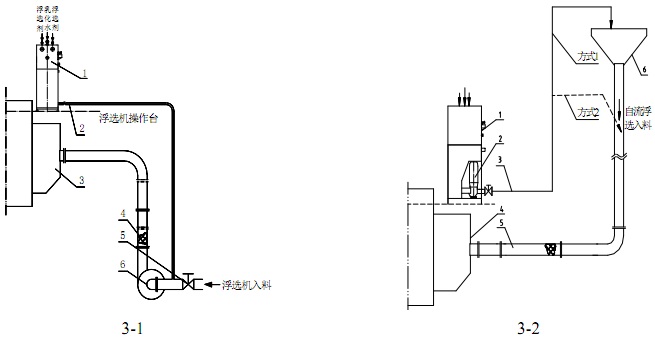

      3-1

      1—FRS-Ⅰ型浮选剂乳化器；

      2—浮选剂乳浊液管

      3—浮选机；4—管道混合器；

      5—阀门；  6—入料泵

      3-2

      1—FRS-Ⅱ型浮选剂乳化器；

      2—管道泵；3—浮选剂乳浊液管；

      4—喷射式浮选机；5—管道混合器；

      6—筛下集料槽；

图3    管道式煤浆预处理器工艺系统连接示意图

3.3  产品规格和基本参数

      产品规格和基本参数见表1、表2、表3。

表1         管道式煤浆预处理器规格

表2     FRS-Ⅰ（Ⅱ）型浮选剂乳化器主要结构参数及技术规格
