1 范围

      本标准规定了金刚石复合片取心钻头（以下简称钻头）的型式、型号与参数、技术要求、试验方法、检验规则、标志、包装和贮存。

      本标准适用于煤田地质、煤矿井下瓦斯抽放、注水与排水等钻孔的回转钻进用金刚石复合片取心钻头。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 228-2002  金属材料  室温拉伸试验方法（ISO 6892:1998(E)，EQV）

      GB/T 13264  不合格品百分数的小批计数抽样检验程序及抽样表

      JB/T 3235-1999  人造金刚石烧结体磨耗比测定方法

      JB/T 10041  超硬材料  金刚石或立方氮化硼／硬质合金复合片品种、尺寸

3 型式、型号与参数

3.1 型式

      钻头型式按冠部形状分为平底形和阶梯形，结构见图1。

3.2　型号

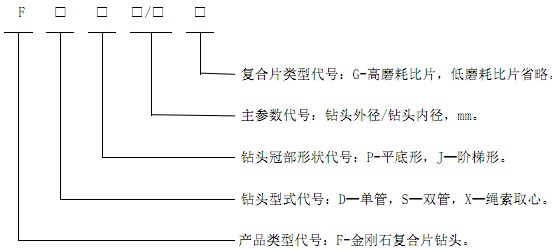

      钻头型号表示方法如下：

      示例：FDP113/89 为金刚石复合片单管平底形普通取心钻头，外径113 mm，内径89 mm。

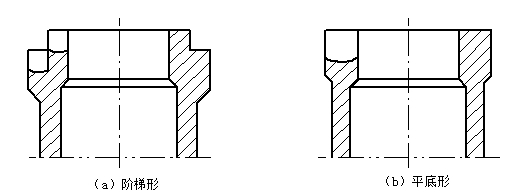

图1　钻头冠部形状

3.3　参数

3.3.1　普通双管钻头

      普通双管钻头参数应符合图2和表1的规定。

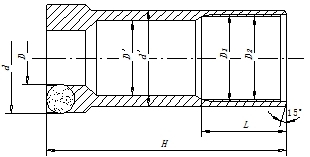

图2　普通双管钻头

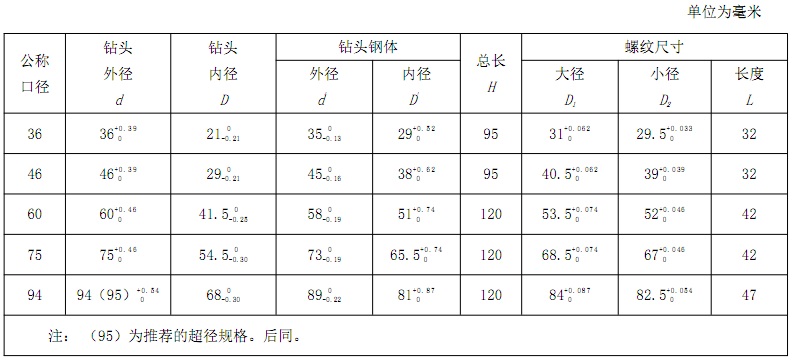

表1　普通双管钻头参数

3.3.2　普通单管钻头

      普通单管钻头参数应符合图3和表2的规定。

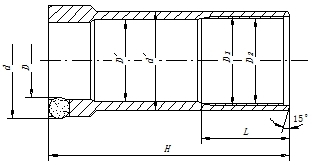

图3　普通单管钻头

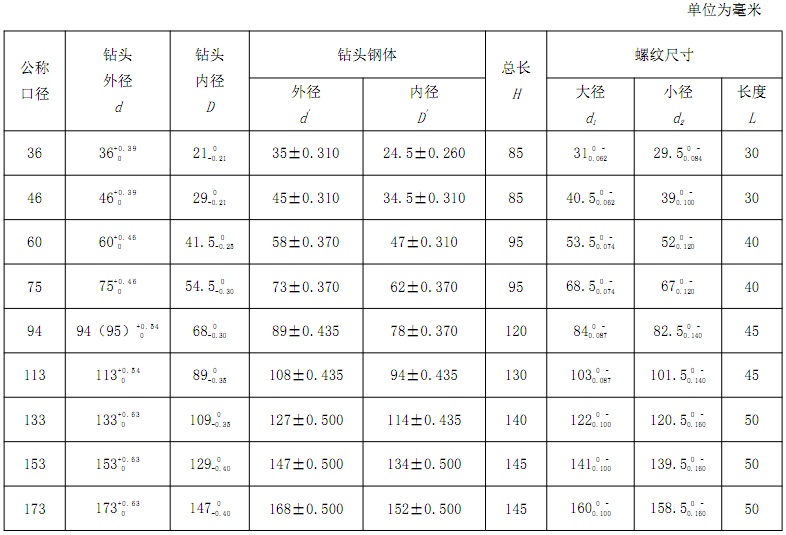

表2　普通单管钻头参数

3.3.3　绳索取心钻头

      绳索取心钻头参数应符合图4和表3的规定。

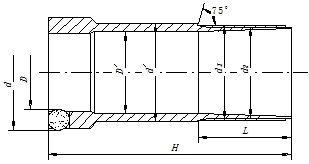

图4　绳索取心钻头
