1 范围

      本标准规定了煤矿用液压支架立柱、千斤顶使用的密封件的术语和定义、密封件的分类、构成和结 构型式及型号编制。

      本标准适用于煤矿用液压支架立柱、千斤顶使用的密封件。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件.凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 3452.1 液压气动用O形橡胶密封圈 第1部分：尺寸系列及公差(GB/T 3452.1-2005, ISO 3601-1-2002,MOD)

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      密封件 sealing components

      在立柱，千斤顶上使用的密封圈、挡圈、导向环和防尘圈的总称。

3.2

      单体密封圈 sealing elements

      由单一材料或几种材料组成不可拆分的独立整体密封圈，

3.3

      凝合密封圈 complex sealing units

      具有聚氨酯性能类材料制成的外圈、具有橡胶性能类材料制成的内圈和具有聚甲醛性能类材料制 成的挡圈组成可拆分的组合的密封圈.

4 密封件的分类、构成和结构型式

4.1 密封件的分类

      密封件分为以下类型：

      ——密封件按相对运动方式分为:静密封件和动密封件；

      ——密封件按使用部位分为：活塞密封件和活塞杆(缸口》密封件；

      ——密封件按其结构型式分为:单体密封件结构和复合密封件结构。

4.2 密封件的构成和截面铸构型式

4.2.1静密封件的构成和结构型式

4.2.1.1 静密封件的构成

      静密封件由单体静密封圈和挡圈或仅由单独的密封圈组成。

4.2.1.2 单体静密封圈的结构型式

      单体密封圈按其截面形态分为；O形、蕾形（外蕾）、Y形和其他型。其与挡圈的组合结构截面示意如图1所示。

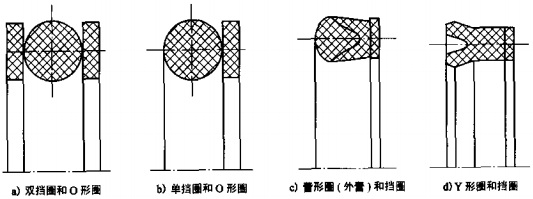

图1 单体静密封圈和挡圈的结构型式

4.2.2 动密封件的构成和结构型式

4.2.2.1 话塞单体动密封件的构成和结构型式

4.2.2.1.1 活塞单体动密封件的构成

      活塞单体动密封件由单体动密封圈、挡圈和导向环（或挡圈和导向环制成一体)组成。

4.2.2.1.2 活塞单体动密封圈的结构型式

      活塞单体动密封圈按其截面形态分为:鼓形、山形、剖分式和其他型。其与兼有导向作用的挡圈的组合结构截面示意如图2所示。

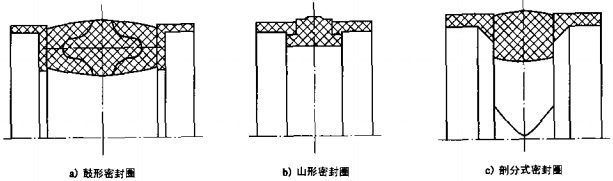

图2 活塞单体动密封圈和蔗有导向作用的挡圈的结构型式

4.2.2.2 活塞杆单体动密封件的构成和结构型式

4.2.2.2.1 活塞杆单体动密封件的构成

      活塞杆单体动密封件由单体动密封圈、挡圈、导向环和防尘圈组成。

4.2.2.2.2 活塞杆单体动密封圈的结构型式

      活塞杆单体动密封圈按其截面形态分为:蕾形（内蕾八带楔形挡圈型和其他型。其与挡圈的组合结构面示意如图3所示。

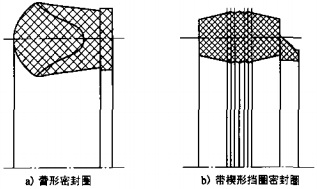

图3 活塞杆单体动密封圈和挡圈结构型式

4.2.2.3 活塞复合动密封件的构成和结构型式

4.2.2.3.1 活塞复合动密封件的构成

      活塞复合动密封件由复合动密封圈和导向环（或无单独的导向环）组成。

4.2.2.3.2 活塞复合动密封阴结构型式

      活塞复合动密封圈按其截面结构分为：一般复合型、带L型挡圈的复合型和其他型。一般复合型 的结构截面示意如图4中a）和b）所示；带L型挡圈的复合型的结构截面示意如图4中c）所示。

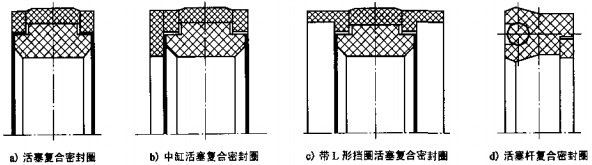

图4 复合密封圈结构型式

4.2.2.4 活室杆复合动密封件的构成和结构型式

4.2.2.4.1 活塞杆霞合动密封件的构成

      活塞杆复合动密封件由复合动密封圈、导向环和防尘圈组成。

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
