AQ 1075-2009 煤矿低浓度瓦斯往复式内燃机驱动的交流发电机组通用技术条件
- 发表时间:2022-09-21
- 来源:共立消防
- 人气:
1 范围
本标准规定了以煤矿低浓度瓦斯往复式内燃机为动力配套而成的发电机组的型号命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于200 kW〜2 000 kW煤矿低浓度瓦斯往复式内燃机驱动的交流工频发电机组。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准
GB/T 191 包装储运图示标志
GB 4556-2001 往复式内燃机防火
GB/T 6072.1-2000 往复式内燃机 性能 第1部分:标准基准状况,功率、燃油消耗和机油消耗的标定及试验方法
GB 14097-1999 中小功率柴油机噪声限值
GB/T 15548-1995 往复式内燃机驱动的三相同步发电机通用技术条件
GB 17691-2005 车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法 (中国W、N、V阶段)
AQ 1074-2009 煤矿瓦斯输送管道干式阻火器通用技术条件
JB/T 8182-1999 交流移动电站用控制屏通用技术条件
JB 8890-1999 往复式内燃机安全要求
JB/T 9583.1-1999 气体燃料发电机组通用技术条件
JB/T 10629-2006 燃气机通用技术条件和试验方法
3 术语和定义
下列术语和定义适用于本标准。
3.1
煤矿低浓度瓦斯发动机 low concentration coal mine gas engine
以浓度小于30%的煤矿瓦斯为燃料的往复式内燃机,以下简称瓦斯发动机。
3.2
煤矿低浓度瓦斯发电机组 low concentration coal mine gas generator set
主要由瓦斯发动机、发电机和控制装置等组成,以下简称瓦斯发电机组。
3.3
防爆止回阀 flameproof check valve
管道中的可燃气体发生爆炸时,能够同时阻止来自瓦斯发动机方向的爆炸火焰和爆炸压力沿管道 回传的一种阀门。
3.4
泄压流通面积 flow area for pressure relief
能够有效泄除围包体内爆炸压力,保护围包体不被损坏的围包体上的薄弱部分的面积。
4 型号命名
4.1 瓦斯发动机型号

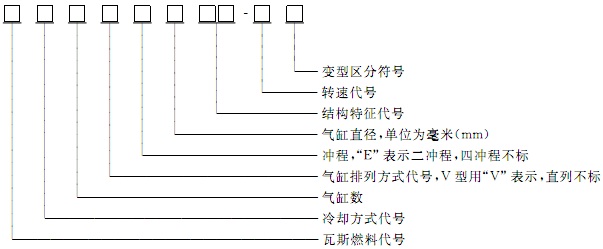

型号命名应符合如下规定:
煤矿瓦斯燃料代号见表1,冷却方式代号见表2,结构特征代号见表3,转速代号见表4。当同系列 产品结构有变化时,则加区分符号英文大写字母"A、B、C…”进行区分,“A”表示基本型的第一次变型, 依次类推。
表1 煤矿瓦斯燃料代号
代号 | Wd(低浓度瓦斯) |
适用煤矿瓦斯浓度范围 | <30% |
表2 冷却方式代号
名称 | 卧式多风扇水箱 | 立式风扇水箱 | 热交换器 |
代号 | Pw | p | R |
表3 结构特征代号
序号 | 代号 | 结构特征 | 序号 | 代号 | 结构特征 |
1 | Z | 增压 | 3 | Dk | 煤矿瓦斯与空气电控预混合 |
2 | Zl | 增压中冷 | 4 | Dd | 煤矿瓦斯与空气多点电控混合 |
表4 转速代号
转速 r/min | 1 500 | 1 200 | 1 000 | 1 300 | 900 | 850 | 750 | 600 | 500 |
符号 | 不标 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
示例:
WdR12V19OZlDk-2C:Wd--燃料为浓度低于30%的煤矿瓦斯,R--采用热交换器冷却,12--12缸,V--V 型,190--气缸直径190 mm,ZL--增压中冷,Dk--煤矿瓦斯与空气电控预混合,2--转速为1 000 r/min,C--第 三次变型的瓦斯发动机。
4.2 瓦斯发电机组型号

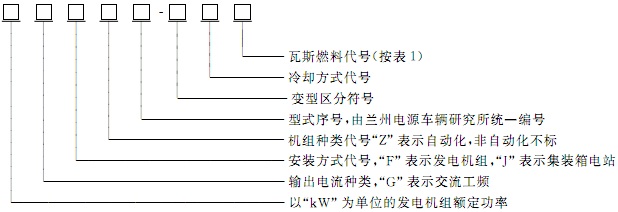

型号命名应符合如下规定:
当同系列产品结构有变化时,则加区分符号数字“1、2、3…”进行区分,“1”表示基本型的第一次变 型,依次类推。
示例:
500GF1-3RWd :500--额定功率500 kW,G--交流工频,F--发电机组,1--兰州电源车辆研究所批准的统 编型式序号为1,3--500GF1-RWd的第三次变型,R--采用热交换器冷却,Wd--燃料为浓度小于30%的瓦斯发电 机组。
5 技术要求
5.1 使用条件
5.1.1 环境条件
瓦斯发电机组在下列条件下应能可靠地运行:
a)海拔高度不超过2 500 m;
b)环境温度-40℃〜+45℃;
c)相对湿度不大于95%(25℃)。
5.1.2 煤矿瓦斯品质要求
瓦斯发电机组应适应以下煤矿瓦斯品质:
a)煤矿瓦斯在30 s内的体积百分比浓度变化范围小于2% ;
b)瓦斯发电机组调压阀前1 m处煤矿瓦斯压力不低于3 kPa,温度不高于40℃,且无游离态水 存在。
5.2 发电机组安全要求
5.2.1 一般要求
瓦斯发电机组应满足JB/T 10629-2006和JB/T 9583.1-1999的规定及本标准的要求。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
