1 范围

      本标准规定了加油加气站视频安防监控系统的总体架构、接入平台及前端信息采集设施要求、管理平台要求、分控平台要求及系统其他要求。

      本标准适用于新建、改建和扩建的加油加气站视频安防监控系统的设计、施工、检验与验收。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 17859 计算机信息系统安全保护等级划分准则

      GB 20263 导航电子地图安全处理技术基本要求

      GB 50156-2012 汽车加油加气站设计与施工规范

      GB 50257-1996 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范

      GB 50348-2004 安全防范工程技术规范

      GB 50395-2007 视频安防监控系统工程设计规范

      GA/T 75 安全防范工程程序与要求

      YD/T 1171-2001 IP网络技术要求-网络性能参数与指标

3 术语和定义及缩略语

3.1 术语和定义

      下列术语和定义适用于本文件。

3.1.1

      加油加气站filling station

      加油站、加气站、加油加气合建站的统称。

3.1.2

      图像资源 image resource

      图像采集设备、图像存贮设备、图像转发设备等可提供图像内容信息的集合。

3.1.3

      视频安防监控系统 video surveillance and control system

      利用视音频技术探测、监视设防区域并实时显示、记录现场图像和声音的电子系统或网络。

3.1.4

      站房 station house

      用于加油加气站管理和经营的建筑物。

3.1.5

      加油机 fuel dispenser

      给汽车油箱充装燃油(汽油、柴油)，并带有计量、计价装置的专用设备。

3.1.6

      加气机 LPG(CNG) dispenser

      给汽车储气瓶充装液化石油气或压缩天然气，并带有计量、计价装置的专用设备。

3.1.7

      压缩天然气加气母站 gas primary filling station

      可为车载储气瓶充装压缩天然气的压缩天然气加气站。

3.1.8

      压缩天然气加气子站 gas secondary filling station

用车载储气瓶运进压缩天然气，为汽车进行加气作业的压缩天然气加气站。

3.1.9

      撬装式加油装置 portable fuel device

      由地面防火防爆储油罐、加油机、自动灭火器等设备整体装配于一个橇体的地面加油装置。

3.1.10

      用户集 user set

      具有相对统一使用特征的用户的集合。

3.1.11

      权限 competence

      用户对视频资源的访问及控制能力。

3.1.12

      级别 level

      用于表示不同用户集在访问同一资源时的先后顺序。由0〜99表示，不同数值代表不同等级，数值 越大等级越高。

3.1.13

      用户组 user group

      按照应用需求结合资源特性，由管理平台确定的用户集的集合，同一用户组对特定的资源具有相同 的权限和相同的级别。

3.1.14

      耐火时间 fire resistance

      在750 ℃〜800 ℃火焰条件下，设备能持续正常运行的时间。

3.1.15

      TN-S 系统 TN-S system

      工作零线(N)与保护零线(PE)分开设置的接零保护系统。

3.2 缩略语

      下列缩略语适用于本文件。

      SNMP：简单网络管理协议(simple network management protocol)

      QoS：服务质量(quality of service )

4 总则

4.1 加油加气站视频安防监控系统建设，应与加油加气站设施建设同步进行总体规划、综合设计、同步 施工、独立验收、同时交付使用。

      加油加气站视频安防监控系统的设计应符合GB 50348-2004,GB 50395-2007的规定。

      加油加气站视频安防监控系统的设计、施工程序应符合GA/T 75的规定。

      加油加气站视频安防监控系统中使用的设备、产品应满足所使用区域的防爆要求并具有国家认可 的检验部门出具的设备、产品检验合格报告。

5 系统总体架构 5.1加油加气站视频安防监控系统由接入平台（加油加气站现场监控中心）及前端信息采集设施、管理 平台［省（自治区、直辖市）级视频安防监控管理中心1、分控平台［地市（片区）级视频安防监控分中心1 组成。

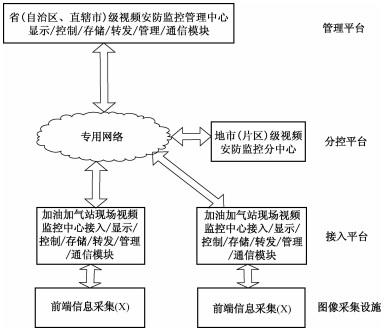

      加油加气站视频安防监控系统总体架构图如图1所示。

图1 加油加气站视频安防监控系统总体架构图

5.2 接入平台是加油加气站视频安防监控系统设在加油加气站现场的监控中心，实现对现场前端信息 采集设施的信号汇集、管理和控制，负责与管理平台、分控平台的信息交互。

5.3 管理平台是加油加气站视频安防监控系统的控制、管理和指挥中心，能对全省所辖加油加气站的 前端图像资源、设备和用户进行统一调用、管理和控制，具有向上级公司和同级相关政府管理部门转发 图像信息的功能。

5.4 分控平台是加油加气站视频安防监控系统的分控中心，能对地市或片区区域内加油加气站的安防 状况进行监视或控制，与管理平台和地市级相关政府管理部门进行信息交互。
