1 范围

      本标准规定了煤矿用炸药爆炸后有毒气体的术语和定义、方法提要、试样的制备和采集、有毒气体量测定和判定规则。

      本标准适用于煤矿用炸药爆炸后有毒气体（一氧化碳和氮氧化物）含量的测定。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 178 化学试剂  水泥强度试验用标准砂

      GB/T 625 化学试剂  硫酸

      GB/T 629 化学试剂  氢氧化钠

      GB/T 631 化学试剂  氨水

      GB/T 633 化学试剂  亚硝酸钠

      GB/T 658 化学试剂  氯化铵

      GB/T 678 化学试剂  乙醇（无水乙醇）

      GB/T 1282 化学试剂  磷酸

      GB/T 1294 化学试剂  L(+)酒石酸

      GB/T 2306 化学试剂  氢氧化钾

      GB 8031 工业电雷管

      HG/T 3-1287 化学试剂  氯化亚铜

      HG/T 3-1289 化学试剂  线状氧化铜

      SH/T 0417   液体石蜡

3 术语和定义

      下列术语和定义适用于本文件。

3.1 有毒气体 toxic gass；poison gas

      是指一氧化碳和氮氧化物。

4 方法提要

      在一定的条件下，使一定量的炸药在一定容积的爆炸弹筒中爆炸，制得炸药爆炸后的气体试样，分别测定其中一氧化碳和氮氧化物的含量，再换算成有毒气体的总含量。

5 试样的制备和采集

5.1 试剂和材料

      试验用材料如下：

      a) 石英砂：二氧化硅含量不低于90%， 符合GB 178的规定；

      b) 雷管：8号金属壳瞬发电雷管，符合GB 8031的规定；

      c) 液体石蜡。透明，没有悬浮物和机械杂质及水，符合SH/T 0417的规定。

5.2 仪器、设备

      试验用仪器和设备如下：

      a) 爆炸弹筒：外径600mm，内径350 mm，内部深度为550mm的钢制圆筒；

      b) 钢炮：外径240mm、高300mm的圆柱体，其中心孔径直径45mm、深度200mm；

      c) 真空泵；

      d) 动槽水银压力计：准确度±0.04kPa；

      e) 架盘天平：感量0.5g；

      f) 分析天平：感量0.1mg；

      g) 真空表：测量范围0～0.1MPa，准确度1.5级；

      h) 压力表：测量范围0～0.1MPa，准确度1.5级；

      i) U型水银压差计：准确度±0.1kPa；

      j) 采样瓶：容量50mL；

      k) 贮气瓶：内盛液体石蜡作限定液；

      l) U型干燥管：内装经焙烧的无水硫酸铜；

      m) 注射器：50mL。

      n) 温度计：精度为0.2℃

5.3 炸药试样制备

      随机取2卷炸药，称取110.0±0.5g炸药卷,将直径大于35mm的，改装成直径为35mm。雷管插入药卷深度为雷管全长的2/3。

5.4 爆炸生成气试样采集

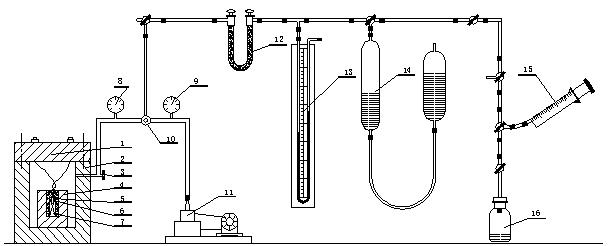

5.4.1 爆炸生成气试样采集装置按图1进行组装。

      1-弹筒盖；

      2-弹筒；

      3-阀门；

      4-钢炮；

      5-石英砂；

      6-雷管；

      7-药卷；

      8-压力表；

      9-真空表；

      10-三通活塞；

      11-真空泵；

      12-U型干燥管；

      13-水银压差计；

      14-贮气瓶；

      15-注射器；

      16-采样瓶。

图1 爆炸生成气试样采集装置示意图

5.4.2 用抽真空方法检查弹筒通气阀门是否通畅，用钢丝刷或砂纸把接线柱上的灰尘和锈垢擦净，并把残留于弹筒中的灰尘用吸尘器清除干净。

5.4.3 将炸药试样装入钢炮（4）内孔中，再将称量好的300.0±0.5g石英砂自然充填在炸药卷周围与上部。雷管脚线分别接到两个接线柱上。

5.4.4 盖紧弹筒盖(1)，然后用真空泵（11）将弹筒（2）内气体抽至真空度3.33kPa以下，关闭阀门（3）。

5.4.5 用发爆器起爆药卷（7）。

5.4.6 炸药爆炸后，待弹筒（2）内气体冷却至室温后，开启阀门（3）。读取大气压力、室温和水银压差计（13）压差值。

5.4.7 排放弹筒（2）内一定量气体，以清洗系统内残留气体后，取弹筒一部分气体经过硫酸铜管脱水，置于贮气瓶（14）、球胆中留待测定用。

6 有毒气体量测定

6.1 一氧化碳含量的测定

6.1.1 化学吸收法

6.1.1.1 原理

      爆炸生成气体中，二氧化碳用氢氧化钾溶液吸收，氧气用焦性没食子酸溶液吸收，一氧化碳用氨性氯化亚铜溶液吸收，剩余的一氧化碳经氧化铜管燃烧转化成二氧化碳，再用氢氧化钾溶液吸收。根据氨性氯化亚铜溶液吸收后减少的体积和氢氧化钾溶液吸收由一氧化碳转化成二氧化碳的体积，换算成一氧化碳的体积。

6.1.1.2 试剂和材料

      试验用试剂和材料如下：

      a) 线状氧化铜：符合HG/T 3-1289标准的规定；

      b) 氢氧化钾溶液：用符合GB/T 2306规定的氢氧化钾配制成质量分数25%溶液；

      c) 氯化铵溶液：用符合GB/T 658规定的氯化铵配制成质量分数25%溶液；

      d) 硫酸溶液：用符合GB/T 625规定的相对密度为1.84的硫酸配制成质量分数10%溶液；

      e) 碱性没食子酸溶液：用焦性没食子酸配制成质量分数22%溶液（A溶液）；用符合GB/T2306规定的氢氧化钾300g溶于200g水中（B溶液）。使用时，以1份A溶液与6份B溶液加以混合；

      f) 氨性氯化亚铜溶液：称取32g符合HG/T 3-1287规定的氯化亚铜，溶解于110mL符合GB/T 658规定的25%氯化铵溶液中，再加入80mL～100mL 符合GB/T 631规定的氨水。

以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
