MT 52-2009 煤矿用支架式电钻

  • 发表时间:2022-08-31
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了煤矿用支架式电钻(以下简称电钻)的术语和定义、型号和基本性能参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。

      本标准适用于煤矿煤层、岩层等条件钻进作业的电动回转钻机与回转振动钻机。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 1032-2005 三相异步电机试验方法

      GB/T 2423.4 电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h+12h循环)

      GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求(eqvIEC 600790: 1998)

      GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分:隔爆型“d"(eqvIEC 600791:1990)

      GB 3836.3-2000 爆炸性气体环境用电气设备 第3部分:增安型“e"(eqvIEC 600797:1990)

      GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码)分级(IEC 600345:2000,IDT)

      GB/T 5898 凿岩机械与气动工具噪声测量方法工程法

      GB 9969.1 工业产品使用说明书总则

      GB/T 10111 利用随机数骰子进行随机抽样的方法

      GB/T 13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则

      AQ 1043 矿用产品安全标志标识

      MT 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则

      MT/T 154.1 煤矿机电产品型号的编制导则和管理办法

      MT 818.8 煤矿用阻燃电缆 第1单元:煤矿用移动类阻燃软电缆 第8部分:额定电压0.3/ 0.5 kV煤矿用电钻电缆

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      支架式电钻 electric support rotary drill

      导轨式、支腿式、架柱式、架座式等非人工架持进行钻孔作业的电动钻机的统称。

3.2

      岩石电钻 electric rotary rock drill

      电动岩石钻 electric rotary rock drill

      采用链条、钢丝绳、丝杠等机械方式推进的导轨式电动钻机。

3.3

      架柱式电钻 electric column-mounted rotary drill

      钻机的导轨安装在以巷道顶板、底板或两帮为支撑点的单、双立柱或框架上的电动钻机。

3.4

      架座式电钻 electric shelf rotary drill

      以钢结构或钢管铰接结构构成的重型架座或重型支架等为架持、推进机构的电动钻机。 注:架座式电钻工作中的反推力由架座本身承受。

4 型号和基本性能参数

4.1 电钻型号编制方法

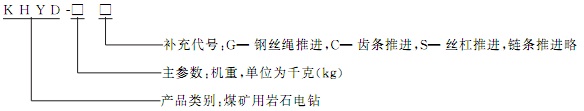

4.1.1 岩石电钻

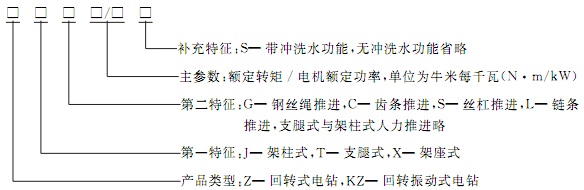

4.1.2 除岩石电钻外的支架式电钻


4.2 型号编制方法中,主参数的额定转矩值应以5的倍数定制,电机额定功率值取一位小数。

4.3 电钻的基本性能参数项目见表1。

表1 基本性能参数

项目

性能参数

单位

架柱式电钻

支腿式电钻

架座式电钻

岩石电钻

主机(回转钻)

额定转矩

N - m





额定转速

r/min





空载噪声声功率级

dB(A)





负载噪声声功率级

dB(A)





主机外形尺寸(长×宽×高)

mm





机重

kg





钻尾型式及连接尺寸

mm





钻孔直径

mm





最大钻孔深度

m





钻进速度

mm/min





冲洗水工作压力

MPa





适用岩石抗压强度

MPa





表1 (续)

项目

性能参数

单位

架柱式电钻

支腿式电钻

架座式电钻

岩石电钻

推进器及支架

推进力

kN



推进行程

mm



空载推进速度

m/min



空载返回速度

m/min




推进器总长度

mm



推进器机重

kg



钻孔变幅角度

(°)




最大工作高度/最小工作高度

m



支架机重

kg



电机

型号




额定功率

kW



额定电流

A



额定电压

V



额定转速

r/min



最大转矩倍数




堵转转矩倍数




回转振动钻的 振动机构

振动机构类型




振动频率

Hz



振动幅值

mm




      注:振动机构类型、振动频率、振动幅值只针对回转振动式电钻。

5 技术要求

5.1 基本要求

5.1.1 电钻应符合本标准并应按照规定程序批准的图样及技术文件制造,相同零件应具有互换性。

5.1.2 电钻的外购件、外协件应具有产品合格证或检验合格文件。

5.1.3 电钻在下列环境条件下应能正常工作:

      a)空气中含有甲烷的煤矿井下;

      b)环境温度在-20℃~ + 40℃;

      c)环境空气相对湿度不超过98%(25℃时);

      d)海拔高度不超过1 000 m;

      e)带冲洗水功能的电钻,配备的水源应清洁,水温不超过30℃。

5.2 安全性能

5.2.1 电钻外壳部件采用轻合金材料时,抗拉强度应不低于120 MPa,摩擦火花安全性能应符合 GB/T 13813 的规定。

5.2.2 电钻外壳部件采用非金属聚合物材料且表面积大于100 cm2时,其阻燃及导电性能应符合 MT 113的规定。

5.2.3 电钻配备的电缆应符合MT 818.8的规定。

5.2.4 电钻空载运行时,声功率级应不高于95 dB(A),负载运行的声功率级应不高于105 dB(A)。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
