MT 235-2011 立井多绳罐笼 平衡锤

  • 发表时间:2022-08-29
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了立井多绳罐笼平衡锤(以下简称平衡锤)的产品分类、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。

      本标准适用于立井多绳罐笼配套提升的平衡锤,与其配套的罐笼有1 t、1.5 t和3 t矿车立井多绳罐 笼。也适用于立井多绳交通罐笼配套提升的平衡锤。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 27 六角头铰制孔用螺栓A和B级

      GB/T 116 铆钉技术条件

      GB/T 699 碳素结构钢

      GB/T 700 碳素结构钢

      GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

      GB/T 1184-1996 形状和位置公差未注公差值

      GB/T 1228 钢结构用高强度大六角头螺栓

      GB/T 1591 低合金高强度结构钢

      GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差

      GB/T 3632 钢结构用扭剪型高强度螺栓连接副

      GB/T 9286 色漆和清漆漆膜的划格试验

      GB 50017 钢结构设计规范

      JB/T 5000.3-2007 重型机械通用技术条件 第3部分:焊接件

      JB/T 5000.10 重型机械通用技术条件 第10部分:装配

      JB/T 5000.12-2007 重型机械通用技术条件 第12部分:涂装

      MT/T 154.1 煤矿机电产品型号编制方法 第1部分:导则

      MT 236 矩形钢罐道滚轮罐耳

      MT 237.3 多绳提升容器 B型钢丝绳悬挂装置 圆尾绳悬挂装置

      MT 237.4 多绳提升容器B型钢丝绳悬挂装置扁尾绳悬挂装置

      MT 684 矿用提升容器重要承载件无损探伤方法与验收规范

      《煤矿安全规程》(国家安全生产监督管理总局、煤矿安全监察局)

3 产品分类

3.1 型式

3.1.1 首绳悬挂装置与平衡锤用销轴直接连接,连接孔中心距按多绳摩擦式提升机钢丝绳间距确定。 首绳悬挂装置超过平衡锤断面宽度尺寸时应倾斜布置。

3.1.2 尾绳悬挂装置采用MT 237.3、MT 237.4规定的圆尾绳和扁尾绳两种。

3.1.3 平衡锤有绳罐道和矩形钢罐道两种形式。

      使用绳罐道的平衡锤,罐道绳布置在平衡锤的一侧,采用套筒式滑动绳罐耳导向(见图1)。


      使用矩形钢罐道的平衡锤,矩形钢罐道布置在平衡锤的两端,采用MT 236规定的滚轮罐耳沿矩形 钢罐道导向(见图2)。


3.1.4 平衡锤采用型钢立柱。立柱与各盘体、盘体主要受力杆件之间采用GB/T 1228、GB/T 3632规定的高强螺栓或GB/T 27规定的较制孔用螺栓联接。

3.1.5 平衡锤过卷时,采用上、下盘制动。制动罐耳均设置在平衡锤的两端。

3.1.6 重锤块为铸铁块。

3.2 分类

      平衡锤按运行罐道形式、质量范围及断面尺寸分为5个质量系列,14个品种(见表1)。

表1 基本参数

平衡锤 型号

断面尺寸 mmXmm

平衡锤 质量范围 kg

提升钢丝绳

尾绳

矩形钢 罐道宽度

mm

首绳悬挂板允许 最大使用载荷 kN

数量 根

尾绳形式 与间距

数量 根

PDS-8A

2 500X 780

6 000~8 000

350

4

与配套的 罐笼匹配

2或3

PDG-8A

180

PDS-14A

8 000〜14 000

560

——

PDS-14B

2 500X 910

PDG-14A

2500X780

180

PDG14B

2 500X 910

PDS-20A

2500X780

14 000~20 000

660

4或6

——

PDS-20B

2 500X 910

PDG-20A

2500X780

180

PDG-20B

2 500X 910

PDG-30B

2 500X 910

20 000~30 000

770

180 或 200

PDG-30C

2800X1200

PDG-40B

2 500X 910

30 000〜40 000

940

PDG-40C

2800X1200

3.3 产品型号

3.3.1 平衡锤的型号编制方法应符合MT/T 154.1的规定。

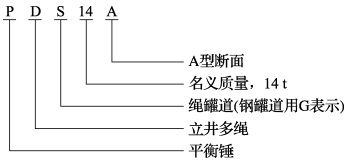

3.3.2 产品型号的组成和排列方式如下:


      示例:

      运行罐道为绳罐道、名义质量14 t、断面尺寸(2 500 mmX 780 mm)为A型的立井多绳平衡锤,其型号为:

3.4 基本参数与主要尺寸

3.4.1 平衡锤的基本参数应符合表1的规定。



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
