GB/T 37537-2019 施工升降机安全监控系统
- 发表时间:2023-03-24
- 来源:共立消防
- 人气:
1 范围
本标准规定了施工升降机安全监控系统(以下简称系统)的术语和定义、技术要求、试验方法、检验规则、安装、调试与维护。
本标准适用于GB/T 26557规定的施工升降机,其他施工升降机可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4208-2017 外壳防护等级(IP代码)
GB 16796-2009 安全防范报警设备 安全要求和试验方法
GB/T 26557-2011 吊笼有垂直导向的人货两用施工升降机
GB/T 28264-2017 起重机械 安全监控管理系统
3 术语和定义
GB/T 26557-2011和GB/T 28264-2017界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T 28264-2017中的一些术语和定义。
3.1
安全监控系统 safety monitoring system
由硬件和软件组成,对施工升降机运行参数和安全状态进行监测、报警、记录的系统。
3.2
信息采集单元 information collection unit
读取信息源数据的装置。
[GB/T 28264-2017,定义3.2]
3.3
信息处理单元 information processing unit
对读取的数据进行计算和处理的装置。
[GB/T 28264-2017,定义3.3]
3.4
信息控制输出单元 information output control unit
输出控制信号的装置。
3.5
信息存储单元 information storage unit
存储信息数据的装置。
3.6
信息显示单元 information display unit
以图形、图像、文字、声光等方式输出信息的装置。
[GB/T 28264-2017,定义3.5]
3.7
信息输出接口单元 data output interface unit
向上级或下级单元输出数据的装置。
[GB/T 28264-2017,定义3.6]
3.8
报警单元 alarm unit
接收信息处理单元传送的异常信息并报警的装置。
3.9
楼层呼叫单元 floor calling unit
用于发送运行请求的装置。
3.10
远程传输单元 remote data transfer unit
将信息传送到远程服务器的装置。
[GB/T 28264-2017,定义3.7]
3.11
远程监视中心 remote monitoring center
接收施工升降机传输来的信息,并对该信息进行远程监视管理的系统。
3.12
系统综合误差 synthetical precision of system
系统显示数据与采集信息源的实际数据的最大相对误差。
[GB/T 28264-2017,定义3.8]
3.13
工作时间 working time
每个工作状态所对应的具体时间,即为记录一个工作状态时的时钟时间(年/月/日/时/分/秒)。
[GB/T 28264-2017,定义3.10]
3.14
累计工作时间 cumulative working time
已完成的工作循环的累计时间总和。
[GB/T 28264-2017,定义3.12]
3.15
工作循环 working cycle
施工升降机自层门关闭开始起动运行,并提升或下降至少一个层站,到再次关闭层门准备起动时为止,包括升降机运行及正常的停歇在内的一个完整的过程。
4 技术要求
4.1 总则

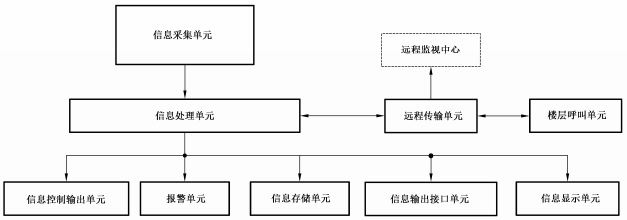

4.1.1 安全监控系统宜由信息采集单元、信息处理单元、信息控制输出单元、信息存储单元、信息显示单元、信息输出接口单元、报警单元、楼层呼叫单元以及远程传输单元构成。其结构模式见图1。
图1 施工升降机安全监控系统结构模式示意图
4.1.2 安全监控系统性能应稳定可靠,在下列条件下应能正常使用:
a)环境温度为-20℃~+60℃
b)供电电源电压值偏差为±10%;
c)相对湿度为91%~95%。
4.1.3 系统器件的外壳应平整,色泽均匀一致,表面不应有明显的凹痕、划伤、裂缝、变形和污染等缺陷。
4.1.4 系统应具备开机自检功能,并能显示自检结果。
4.1.5 系统器件外壳防护等级不应低于GB/T 4208-2017中规定的IP53。
4.2 信息采集单元
4.2.1 高度、速度、重量等传感器的选择,应使监控参数的系统综合误差符合4.13的规定。
4.2.2 系统应具备对表1规定的监控内容的实时采集记录功能。
4.2.3 在运行周期内系统信息的采集应具有连续性,采样周期不应大于100ms。
表1 监控内容
序号 | 项目 | 本地监控内容 | 远程监视内容 | |
1 | 载重量 | ✓ | ✓ | |
2 | 吊笼运行高度 | ✓ | ✓ | |
3 | 吊笼运行速度 | ✓ | ✓ | |
4 | 吊笼运行方向加(减)速度 | * | * | |
5 | 安全开关(位置开关/防松绳开关/急停开关)状态 | ✓ | ✓ | |
6 | 联锁状态检测 | 门联锁 | ✓ | ✓ |
防坠安全器 | ✓ | ✓ | ||
7 | 电机电流 | * | * | |
8 | 减速器油液温度 | * | * | |
9 | 制动距离 | * | * | |
10 | 顶部风速“ | ✓ | ✓ |
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
