GB 4793.2-2008 测量、控制和实验室用电气设备的安全要求 第2部分:电工测量和试验用手持和手操电流传感器的特殊要求
- 发表时间:2023-03-18
- 来源:共立消防
- 人气:
1 范围与目的
除下述内容外,GB4793.1的第1章均适用。
1.1 范围
代替:
GB 4793的本部分适用于手持和手操电流传感器。这类电流传感器用于在不切断被测电路电流通路的情况下测量电流。电流传感器可以是独立的,也可以是其他设备的附件。
电流传感器在测量和试验之前或之后,需要手动操作,但在测量和试验期间不一定需要手持。
A型电流传感器:应能在非绝缘的危险带电导体上进行夹装或拆除。A型电流传感器的手持或手操部分应提供被测导体的防电击保护,在箝位状态下,还应提供防止电线之间和汇流条之间短路的保护。
B型电流传感器:应能在箝位状态下提供防止电线之间或汇流条之间短路的保护,但手持或手操部分不提供防电击保护。为避免电击危险,在使用或移动电流传感器测量不断电的危险带电导体时,需提供附加保护措施。
注:B型电流传感器包括挠性电流传感器。
C型电流传感器:在箝位状态下,不能提供防止电线之间或汇流条之间短路的保护。只有在非绝缘的危险带电导体断电时,才能使用或拆除C型电流传感器。
注:C型电流传感器类包括一些分裂铁芯式变送器。
2 规范性引用文件
下列文件中的条款通过GB 4793的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分:通用要求(GB 4793.1-2007,IEC 61010-1:2001,IDT)
除下述内容外,GB 4793.1的第2章均适用。
增加:
GB 4793.5 测量、控制和实验室用电气设备的安全要求 第5部分:电工测量和试验用手持探头组件的安全要求(GB 4793.5-2008,IEC 61010-2-031:2002,IDT)
3 术语和定义
除下述内容外,GB4793.1的第3章均适用。
增加:

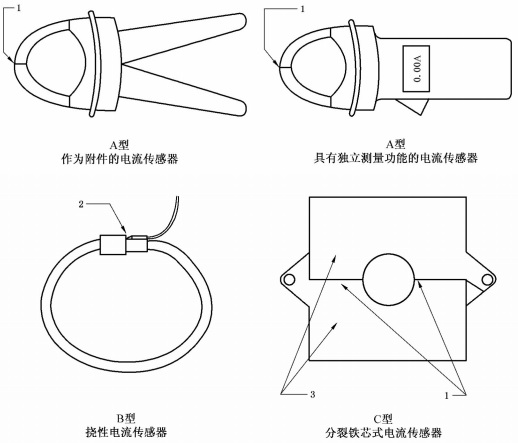

3.101 电流传感器及其零部件(见图101)
图例:
1——钳口;
2——钳尾;
3——钳。
图101 电流传感器及其零部件的示例
3.101.1
电流传感器 current sensor
一种用于在不切断电路电流通路的情况下,测量、探测或注入电流,或指示电流波形的便携式设备或手持设备。
注1:某些电流传感器还被称为电流钳和电流探头。
注2:某些被设计成便携式的电流传感器也可以用于固定安装。
3.101.2
钳 jaws
用于环绕被测导体的电流传感器零部件。
3.101.3
钳口 jaw opening
可以张开将导体置于钳中的电流钳部分。
4 试验
除下述内容外,GB4793.1的第4章均适用。
4.4.2.7 输出
代替:
应将各个输出开路或短路(较不利的那个),一次施加一个。
5 标志和文件
除下述内容外,GB4793.1的第5章均适用。
5.1.2 标识
增加:
在b)的注后增加下列新条目aa):
aa) 电流传感器应标有下列内容:
1)如果电流传感器被设计成仅与特定型号的设备一起使用,那么设备的标识应在电流传感器上或其附属文件中清晰地指示。如果该信息仅在文件中给出,那么电流传感器应被标上表1的符号14;
2)A型电流传感器应被标上表1的符号102;
3)B型和C型电流传感器应被标上表1的符号101。
如果适用(见5.1.5.101),相关符号(14,101或102)应标记在测量类别标记的附近。增加的条:

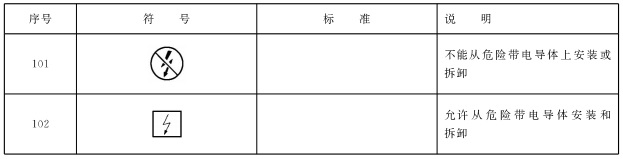

表1 符号
在表1中增加下面两个新符号:
5.1.5.101 钳的电压和电流的额定值
电流传感器应给出在测量非绝缘导体时对地的额定电压的标记。除非既适用于交流(有效值)也适用于直流,否则还应标出电压的属性 ,d.c.等)。此外还应在电路对地的额定电压标记的附近通过添加“ II”、“CAAT III”或“CAT IV”,来标出相关的测量类别。(见6.7.4)
注1:本部分用到术语“非绝缘”,它不仅指没有绝缘的导体,而且还表示那些没有满足基本绝缘对电压的要求的绝缘导体。
注2:测量类别标记也可采用“类别Ⅱ”、“类别Ⅲ”或“类别Ⅳ”。
应标明最大额定电流的值和属性。
通过目视检查来检验是否合格。
5.4.4 设备的操作
代替:
如果适用,使用说明应包括:
a) 操作控制件及其用于各种操作模式的标识;
b)与附件和其他设备互连的说明,包括指出适用的附件、可拆卸的零部件;
c)间歇工作限值的规范;
d)在设备上使用的与安全有关的符号的解释;
e)消耗材料更换的说明;
f)清洗和消毒的说明;
g)安装和拆卸电流传感器的说明;
h)安装和拆卸B型或C型电流传感器时,被测电流安装点的断电说明,或在危险带电安装时采用安全操作规程的说明;
i)如果所要进行测量的部位有可触及的危险带电零部件,则操作人员必须使用专用防护设备的警告;
j)触摸指示体或挡板的功能说明,要指出手持部分安全范围的限制;
k)如果软线绝缘的内部对比色可见,则操作人员不要使用挠性电流传感器的警告(见6.9.101.5);
1)如果钳口的磨损指示体可见,则操作人员不要使用电流传感器的警告(见6.9.101.2)。
在说明书中应说明,如果不按制造商规定的方法来使用设备,则可能会损害设备所提供的防护。通过目视检查来检验是否合格。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
-
