GB/T 2893.2-2020 图形符号 安全色和安全标志 第2部分:产品安全标签的设计原则

  • 发表时间:2023-03-15
  • 来源:共立消防
  • 人气:

      重要提示:GB/T2893的本部分电子文件中所呈现的颜色不能当作实际颜色在屏幕上观看或用于印刷。虽然本部分中颜色的使用符合要求(根据目测检验在允许偏差内),但印刷版本不能用于颜色匹配。有关颜色匹配的要求请查阅GB/T 2893.4,该部分在给出色度属性和光度属性的同时给出了引自色序系统的颜色参考值。

1 范围

      GB/T 2893的本部分规定了产品安全标签的设计原则,包括安全色的使用、危险程度区的构图、不同类型产品安全标签的构图等,并在附录中给出了提升产品安全标签可识别性的指导原则和产品安全标签的设计示例等参考资料。

      本部分规定的产品安全标签适用于可能发生与安全相关问题的所有产品。但是,本部分规定的产品安全标签不适用于:

      ——化学品;

      ——危险物质和制剂的运输;

      ——已有相关法规约束且法规内容与本文件某些条款不同的行业。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 2893.1 图形符号 安全色和安全标志 第1部分:安全标志和安全标记的设计原则(GB/T 2893.1-2013,ISO 3864-1:2011,MOD)

      GB/T 2893.4 图形符号 安全色和安全标志 第4部分:安全标志材料的色度属性和光度属性(GB/T 2893.4-2013,ISO 3864-4:2011,MOD)

      GB/T 15565 图形符号 术语

3 术语和定义

      GB/T 15565和GB/T 2893.1界定的以及下列术语和定义适用于本文件。

3.1

      风险 risk

      对伤害的一种综合衡量,包括伤害发生的概率和伤害的严重程度。

      [GB/T 20002.4-2015,定义3.9]

3.2

      伤害 harm

      对物质的损伤,或对人体健康、财产或环境的损害。

      [GB/T 20002.4-2015,定义3.1]

3.3

      危险(源)hazard

      可能导致伤害的潜在根源。

      注:危险(源)可按产生伤害的来源或可预料的伤害性质来划分(例如,触电危险、碾压危险、切割危险、中毒危险、着火危险、溺水危险等)。

3.4

      可容许风险 tolerable risk

      按照当今社会价值取向在一定范围内可以接受的风险。

      [GB/T 20002.4-2015,定义3.15]

3.5

      残余风险 residual risk

      在实施防护措施后还存在的风险。

      [GB/T 20002.4-2015,定义3.8]

3.6

      警示语 signal word

      用于使产品安全标签吸引注意并标明风险类别的词语。

      注:警示语包括“危险”“警告”“注意”三种。

3.7

      产品安全标签 product safety label

      用在产品上,向观察者告知潜在的一个或多个危险并描述避免危险所需安全措施或行动的标签。

      注:产品安全标签用于传递危险信息、避免危险的预防措施信息和(或)危险不能避免时将导致的结果等信息。

3.8

      危险程度区 hazard severity panel

      在组合产品安全标签或集合产品安全标签中用于传递与危险相关联的风险类别的区域。

      注:该显示区包含通用警告标志、一条警示语和相应的衬底色(见表2)。

3.9

      辅助安全信息区 supplementary safety information panel

      产品安全标签中起到附加说明作用的安全信息符号或安全信息文字所在的区域。

      注:辅助安全信息主要用于介绍危险的后果或危险的预防措施等信息

3.10

      组合产品安全标签 combination product safety label

      在同一个矩形标签上组合有安全标志和(或)辅助安全信息和(或)危险程度区的产品安全标签。

      注:一个组合产品安全标签只传递一个安全信息。

3.11

      集合产品安全标签 multiple product safety label

      在同一个矩形标签上包含两个或多个安全标志,并可同时包含辅助安全信息和(或)危险程度区的产品安全标签。

4 安全色的使用

4.1 一般要求

      在产品安全标签上使用安全色有以下基本用途:

      a)通过使用颜色吸引人们的注意力,使产品安全标签易于被人们注意到;

      b)用于识别产品安全标签并将安全含义赋予产品安全标签及其组成部分。

      除橙色安全色外,其他安全色的色度属性和光度属性应符合GB/T 2893.4的规定。橙色安全色仅用在“警告”危险程度区上,表1规定了橙色安全色的色度属性和光度属性。橙色安全色在颜色体系中的参考值参见附录B。

表1 橙色安全色用于普通材料时的色度坐标和亮度因数

坐标

确定许用颜色范围的角点色度坐标:标准照明体D65,2°视场

亮度因数

β

1

2

3

4

x

0.603

0.538

0.508

0.563

≥0.21

y

0.397

0.382

0.412

0.436

4.2 对比色

      对比色应符合GB/T 2893.1的规定。橙色的对比色为黑色。

4.3 颜色的使用

      当图形符号包含在几何形状内时,该几何形状对应的安全色应与图形符号所要传递的安全信息的类型相 致(安全信息类型如,警告信息、禁止信息或指令信息等,见GB/T 2893.1)。

      注:安全标志的外部几何形状通常包括正方形、圆形、三角形。

      当产品安全标签中包含危险程度区时,应使用颜色表示出该危险程度区所对应的风险等级,危险程度区中颜色的含义或用途见表2。

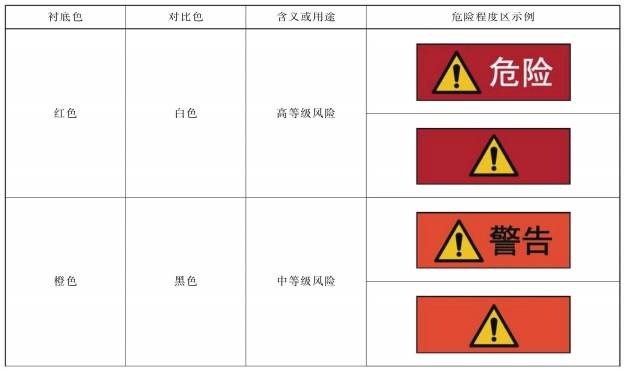

表2 危险程度区中颜色的含义或用途


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
