GB/T 19725.1-2020 农林机械 便携式割灌机和割草机安全要求和试验 第1部分:侧挂式动力机械
- 发表时间:2023-03-14
- 来源:共立消防
- 人气:
1 范围
GB/T 19725的本部分规定了以内燃机为动力源并将机械动力传递至切割附件的便携式侧挂动力割灌机和割草机(以下简称整机)的设计、结构和使用方面的安全要求及其试验方法。本部分提出了消除或减少在使用割灌机和割草机过程中所产生的各种危害的方法,规定了由生产厂商提供的有关安全操作方面资料的要求。
本部分涉及了在正常使用以及合理的、生产厂家可预见的误用整机时所有与整机相关的严重危险、危险情况及严重危害事件。
注:严重危害一览表参见附录C。
本部分不适用于装备有非整体金属切割附件的整机,例如甩链或甩刀刀片。
本部分适用于在其实施后生产的便携式侧挂动力割灌机和割草机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 23821-2009 机械安全 防止上下肢触及危险区的安全距离(ISO 13857:2008,IDT)
LY/T 1035-2001 便携式割灌机 切割附件 单片金属刀片(idt ISO 7113:1999)
ISO 683-9:1988 热处理钢、合金钢和易切削钢 第9部分:锻造易切削钢(Heat-treatable steel,alloy steels and free-cutting steels-Part 9:Wrought free-cutting steels)
ISO 7112 林业机械 便携式割灌机和割草机 词汇(Machinery for forestry-Portable brush-cutters and grass-trimmers-Vocabulary)
ISO 7918 林业机械 便携式割灌机和割草机 切割附件安全罩尺寸(Forestry machinery-Portable brush-cutters and grass-trimmers-Cutting attachment guard dimensions
ISO 8380林业机械 便携式割灌机和割草机 切割附件安全罩强度(Forestry machinery-Portable brush-cutters and grass-trimmers-Cutting attachment guard strength)
ISO 8893 林业机械 便携式割灌机和割草机 发动机性能和燃油消耗(Forestry machinery-Portable brush-cutters and grass-trimmers-Engine performance and fuel consumption)
ISO/TR 11688-1 声学 低噪声机器和设备设计的推荐实用规程 第1部分:设计(Acoustics-Recommended practice for the design of low-noise machinery and equipment-Part 1:Planning)
ISO 12100:2010 机械安全 设计通则 风险评估与风险减小(Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)
ISO 14982:1998 农林机械 电磁兼容性 试验方法和验收规则(Agricultural and forestry ma-chinery-Electromagnetic compatibility-Test methods and acceptance criteria)
ISO 22867 林业及园林机械 以内燃机为动力的便携式手持操作机械振动测定规范 手把振动(Forestry and gardening machinery-Vibration test code for portable hand-held machines with internal combustion engine-Vibration at the handles)
ISO 22868林业及园林机械 以内燃机为动力的便携式手持操作机械噪声测定规范 工程法(2级精度)[Forestry and gardening machinery-Noise test code for portable hand-held machines with in-ternal combustion engine-Engineering method (Grade 2 accuracy)]
IEC 60745-1:2006 手持式电动工具 安全 第1部分:通用要求(Hand-held motor-operatedelectric tools-Safety-Part 1:General requirements)
3 术语和定义
ISO 7112、ISO 12100界定的以及下列术语和定义适用于本文件。
注:图1与图2分别给出了适用于本文件的割灌机示例和割草机示例。
3.1
整机 machine
除背带以外的割灌机(或割草机)整体,包括动力源、驱动轴套管组合、切割附件及护罩。

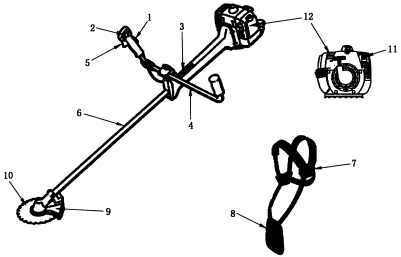

说明:
1——油门扳机锁定装置;
2——发动机停机开关;
3——吊挂点;
4——手把;
5——油门扳机;
6——驱动轴套管组合;
7——背带,快速释放机构;
8——背带,护垫;
9——切割附件安全罩;
10——切割附件,如:锯片;
11——消声器;
12——动力装置。
图1 以内燃机为动力的侧挂式割灌机

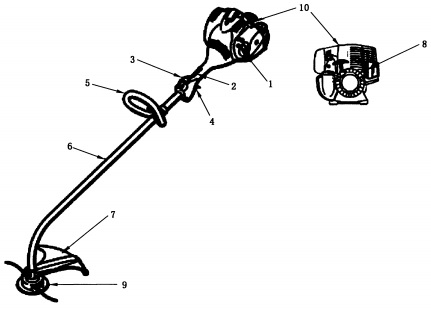

说明:
1——阻风门;
2——后手把;
3——发动机停机开关;
4——油门扳机;
5——前手把;
6——驱动轴套管组合;
7——切割附件安全罩;
8——消声器;
9——切割附件,如:绳式割草头;
10——动力装置。
图2 以内燃机为动力的侧挂式割草机
4 安全要求和/或防护措施
4.1 通则
整机应满足本章中的安全要求和/或防护措施。另外,整机的设计应满足ISO 12100中给出的本部分未涉及的相关但非严重危害的准则。整机应按5.2的规定进行标志,按5.3的规定给出警告信息。
安全使用割灌机或割草机取决于两个方面,一是本章给出的安全要求;二是与使用个人防护设备(如手套、工作靴及腿、眼部、听力的防护装备等)相关的安全工作条件,以及安全工作程序(见5.1)。
随机提供的使用说明书应满足5.1的要求。
如果割草机能被改装成割灌机,那么改装后的整机应符合对割灌机的要求,反之亦然。
单个切割附件的整体安全性应将切割附件安装在整机上来进行检验。
除非本部分中另行规定,否则安全距离应满足GB/T 23821-2009中4.2.4.1与4.2.4.3的要求。若需要特殊工具来更换切割附件,则应随机提供。
4.2 手把
4.2.1 要求
整机应具有供双手分别握持的两个手把,其结构设计应满足如下要求:
——确保操作者戴上防护手套时能完全握住手把;
——手把的形状和表面能确保握持的可靠性;
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
-
