GB/T 38893-2020 工业车辆 安全监控管理系统
- 发表时间:2023-03-13
- 来源:共立消防
- 人气:
1 范围
本标准规定了工业车辆安全监控管理系统(以下简称“监控系统”)的构成、内容、要求、检验方法和检验项目。
本标准适用于平衡重式叉车、前移式叉车、侧面式叉车、插腿式叉车、托盘堆垛车、三向堆垛式叉车,其他类型的工业车辆可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6104.1 工业车辆 术语和分类 第1部分:工业车辆类型
GB/T 10827.1 工业车辆 安全要求和验证 第1部分:自行式工业车辆(除无人驾驶车辆、伸缩臂式叉车和载运车)
3 术语和定义
GB/T 6104.1和GB/T 10827.1界定的以及下列术语和定义适用于本文件。
3.1
安全监控管理系统 safety monitoring system
对工业车辆工作过程进行监控,能够对运行参数和状态进行记录并管理的系统。
3.2
信息源 information source
为满足工业车辆安全要求而采集的运行参数和状态。
3.3
信息采集单元 information collection unit
用于信息源采集的装置。
3.4
信息处理单元 information processing unit
对采集的信息进行计算和处理的装置。
3.5
控制输出单元 output control unit
向工业车辆执行机构输出控制信号的装置。
3.6
信息存储单元 information storage unit
存储图形、图像、文字、声音等信息的装置。
3.7
信息显示单元 information display unit
以图形、图像、文字、声光等方式输出信息的装置。
3.8
信息输出接口单元 information output interface unit
向上级或下级单元输出信息的装置。
3.9
远程传输单元 remote information transfer unit
与远程服务器通信的装置。
3.10
监控系统综合误差 comprehensive system error
监控系统测量值和设定值的最大相对误差。
3.11
远程监控中心 remote monitoring center
由远程服务器接收远程传输单元传输来的信息,并对该信息进行监控管理的装置。
3.12
工作时间 working time
工业车辆通电期间,每个工作状态所对应的具体时间,即为记录一个工作状态时的时钟时间(年/月/日/时/分/秒)。
3.13
盲区 blind area
工业车辆操作者位于正常操作位置,其视线被车体或货物遮挡而影响正常操作的不能直接观察到的区域。
注:盲区可分为前盲区、后盲区。
4 监控系统的构成
4.1 监控系统应由硬件和软件组成,其功能单元应包括:信息采集单元、信息处理单元、控制输出单元、信息存储单元、信息显示单元、信息输出接口单元等。
注:本监控系统是工业车辆电气控制系统的组成部分,非独立产品。

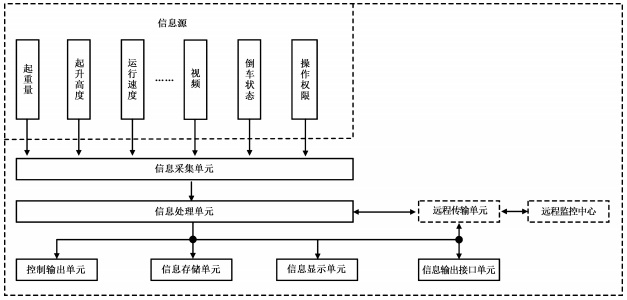

4.2 监控系统结构模式应如图1所示。
图1 工业车辆安全监控管理系统结构模式
5 监控内容
5.1 监控系统的信息采集单元应符合表1的规定。
表1 监控系统信息采集单元
序 号 | 信息采集单元 | 平衡重式叉车 | 前移式 叉车 | 侧面式叉车 | 插腿式 叉车 | 托盘堆 垛车 | 三向堆垛式叉车 | ||
电动 | 内燃 | 电动 | 内燃 | ||||||
1 | 起重量传感器 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 |
2 | 起升高度传感器 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 应配置 (低位车宜配置) |
3 | 门架倾斜角度传感器 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 不适用 | 不适用 | 不适用 |
4 | 运行速度传感器 | 应配置 (步驾式宜配置) | 宜配置 (电控发动机应配置) | 应配置 (步驾式宜配置) | 应配置 | 宜配置 (电控发动机应配置) | 应配置 (步驾式宜配置) | 应配置 (步驾式宜配置) | 应配置 |
5 | 人员感应传感器 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 | 宜配置 |
6 | 车轮转向角度传感器 | 应配置 | 宜配置 | 应配置 | 应配置 | 宜配置 | 宜配置 | 宜配置 | 应配置 |
7 | 人员警示装置 | 应配置 (步驾式宜配置) | 应配置 (步驾式宜配置) | 应配置 (步驾式宜配置) | 应配置 | 应配置 | 应配置 (步驾式宜配置) | 应配置 (步驾式宜配置) | 宜配置 |
8 | 停车制动状态传感器 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 |
9 | 操作者站/坐姿传 感器 | 应配置 (步驾式宜配置) | 宜配置 (电液换向应配置) | 应配置 (步驾式宜配置) | 应配置 | 宜配置 (电液换向应配置) | 宜配置 | 宜配置 | 应配置 |
10 | 倒车状态传感器 | 应配置 | 应配置 | 不适用 | 应配置 | 应配置 | 宜配置 | 宜配置 | 应配置 |
11 | 操作权限信息采集器 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 | 应配置 |
12 | 视频装置 | 额定起重量8000kg及以上或起升高度大于6.5m时应配置,其他宜配置 | |||||||
包括警示灯、示廓灯或其他声光报警装置。 |
5.2 监控系统中的监控内容应符合表2、表3和表4的要求。
表2 工业车辆监控参数
序 号 | 监控参数 | 平衡重式叉车 | 前移式 叉车 | 侧面式叉车 | 插腿式 叉车 | 托盘堆 垛车 | 三向堆垛式叉车 | ||
电动 | 内燃 | 电动 | 内燃 | ||||||
1 | 起重量 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 |
2 | 起升高度 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 宜监控 | 应监控 (低位车宜监控) |
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
-
