1 范围

      GB 19212.1-2008的该章用下列内容代替：

      GB 19212的本部分规定了一般用途安全隔离变压器和内装一般用途安全隔离变压器的电源装置的安全方面的要求。带有电子电路的变压器也包括在本部分中。

      注1：包括电气、温度和机械方面的安全。

      除非另有规定，以下“变压器”包括一般用途安全隔离变压器和内装一般用途安全隔离变压器的电源装置。

      注2：对（线性）电源装置，本部分适用。对开关电源装置，IEC 61558-2-16和本部分适用。

      本部分适用于驻立式或移动式、单相或多相、空气冷却（自冷或风冷），独立用和配套用的干式变压器。其绕组可以是包封式或非包封式。

      额定电源电压不超过交流1100V，额定频率及内部运行频率不超过500 Hz。

      额定输出不超过：

      ——对单相变压器，为10kVA；

      ——对多相变压器，为16kVA。

      如果采购方和制造方另有协议时，本部分也适用于对额定输出不限制的变压器。

      注3：本范围不包括拟用于配电网络的变压器。

      空载输出电压或额定输出电压不超过交流50V或无纹波直流120 V。

      本部分不适用于预定要与变压器的输入和输出端子连接的外部电路及其元器件。

      本部分适用于在安装规程或设备规范中要求电路间的绝缘为双重绝缘或加强绝缘的变压器。

      注4：注意下列事项：

      ——对预定要用在车辆、船舶或飞机上的变压器，可能需要一些附加的要求（按其他适用标准、国家规程等）；

      ——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应当考虑；

      ——变压器运输、储存和工作的不同条件也应当考虑；

      ——对预定要用于特殊环境，例如用于热带环境的变压器，可以采用符合其他适用标准和国家规程规定的附加要求。

      注5：随着今后变压器技术的发展，可能需要提高频率的上限值，而到那时之前，可以将本部分作为导则使用。

2 规范性引用文件

      除下列引用文件外，GB 19212.1-2008 电力变压器、电源、电抗器和类似产品的安全 第1部分：通用要求和试验（IEC 61558-1：2005，IDT）的该章适用。

      该章增加下列引用文件：

      GB 19212.1-2008/IEC 61558：2005《电力变压器、电源、电抗器和类似产品的安全 第1部分：通用要求和试验》第1号修改单（IEC 61558-1 Ed 2.0 AMENDEMENT 1，IDT）

3 术语和定义

      GB 19212.1-2008的该章适用。

4 一般要求

      GB 19212.1-2008的该章适用。

5 试验的一般说明

      GB 19212.1-2008的该章适用。

6 额定值

      除下列内容外，GB 19212.1-2008的该章适用。

      该章增加下列条款：

6.101 额定输出电压不应超过交流50V或无纹波直流120V。

6.102 额定输出不应超过：

      ——对单相变压器，为10kVA；

      ——对多相变压器，为16 kVA。

      采购方和制造方另有协议时，额定输出可不受限制。

6.103 电源额定频率及内部运行频率不应超过500 Hz。

6.104 额定电源电压不应超过交流1100 V。通过目视检查标记来检验是否符合6.101～6.104的要求。

7 分类

      GB 19212.1-2008的该章适用。

8 标志和其他信息

      除下列内容外，GB 19212.1-2008的该章适用。

8.1 h）项的第一句话用下列内容代替：

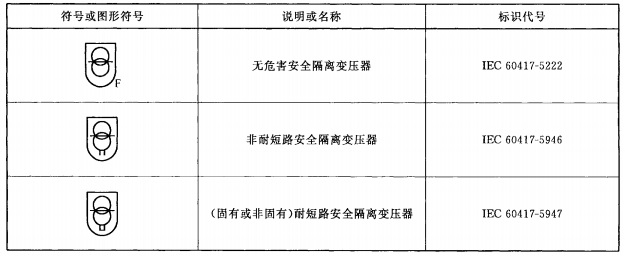

8.11中所示的表示该种变压器的相关图形符号。

8.11 该条增加下列内容：

9 电击防护

      GB 19212.1-2008的该章适用。

10 输入电压设定值的改变

      GB 19212.1-2008的该章适用。

11 负载输出电压和输出电流

      GB 19212.1-2008的该章适用。

12 空载输出电压

      除下列内容外，GB 19212.1-2008的该章适用。

      该章增加下列内容：

      当变压器在环境温度下接到额定频率的额定电源电压时，测量空载输出电压。

12.101 空载输出电压不应超过交流50V或无纹波直流120V。

      对独立用变压器，此输出电压限值也适用于不拟互相连接的输出绕组呈串联连接的情况。注：串联连接的要求不适用于配套用或IP00变压器。

12.102 空载输出电压与负载输出电压之差不应过大。

      空载输出电压与负载输出电压之差，按下式用负载输出电压的百分数表示：

      式中：

      U_空载——空载输出电压，单位为伏（V）；

      U_负载——负载输出电压，单位为伏（V）。

      是否满足12.101和12.102的要求，应在环境温度下将变压器接至额定频率的额定电源电压，测量空载输出电压来检查。

      差值不应超过表101所列数值。
