GB/T 19212.6-2013 变压器、电抗器、电源装置及其组合的安全 第6部分:剃须刀用变压器、剃须刀用电源装置及剃须刀供电装置的特殊要求和试验
- 发表时间:2023-03-10
- 来源:共立消防
- 人气:
1 范围
GB 19212.1-2008的该章用下列内容代替:
GB 19212的本部分规定了剃须刀用变压器、内装剃须刀用变压器的电源装置和剃须刀供电装置的安全要求。带有电子电路的剃须刀用变压器也包括在本部分中。
注1:安全要求包括电气、温度、机械和化学方面。
除非另有规定,以下“变压器”包括剃须刀用变压器、内装剃须刀用变压器的电源装置和剃须刀供电装置。
本部分适用于驻立式、单相空气冷却(自冷或风冷)、独立用或配套用的干式变压器。其绕组可以是包封式或非包封式。
本部分适用于内部工作频率不超过500 Hz的变压器和电源(线性)。
本部分也适用于内部工作频率超过500Hz的电源,应与GB 19212.17结合使用。当两项标准要求产生矛盾时,优先采用最严格的标准。
额定电源电压不超过交流250V,额定电源频率不超过500 Hz。
额定输出不小于20VA且不大于50 VA。
空载输出电压不超过交流275 V,且额定输出电压不超过交流250V。
本部分不适用于预定要与变压器的输入和输出端子或输出插座连接的外部电路及其元器件。
当浴室和类似安装场所的安装规程或电器规范要求电路之间为双重绝缘或加强绝缘时,可使用本部分包括的变压器。
注2:本部分包括的变压器可以嵌装在或者表面安装在照明设施和镜子上,或装人包含一个或者更多输出插座的其他设备内。
注3:应注意以下情况:
——对预定要用在车辆、船舶或飞机上的变压器,可能需要附加要求(按其他适用的标准、国家规程等);
——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应考虑;
——变压器运输、储存和工作的不同条件也应考虑;
——对预定要用于特殊环境的变压器,可以采用符合其他适用的标准和国家规程规定的附加要求。
注4:随着今后变压器技术的发展,可能需要提高频率的上限值,而到那时之前,可以将本部分作为导则使用。
2 规范性引用文件
除下列引用文件外,GB 19212.1-2008的该章适用。
该章增加下列引用文件:
GB 19212.1-2008 电力变压器、电源、电抗器和类似产品的安全 第1部分:通用要求和试验第1号修改单(IEC 61558-1 Ed 2.0 AMENDEMENT 1,IDT)
IEC 60068-2-62:1:1991 电工电子产品环境试验 第2部分:试验方法 试验Ef:撞击 摆锤)(Environmental testing-Part 2:Test methods-Test Ef:Impact,pendulum hammer)
IEC 60670(all parts)家用和类似用途固定式电气装置电器附件安装盒和外壳[Boxes and enclo-sures for electrical accessories for household and similar fixed electrical installations]
3 术语和定义
除下列术语和定义外,GB 19212.1-2008的该章适用。
该章增加下列术语和定义:
3.1.101
剃须刀用变压器 shaver transformer
作为固定装置并具有受限制输出,设计成给电动剃须刀、电动牙刷和在浴室使用的额定输出不大于50 VA的其他类似装置供电的隔离变压器。其一次只能给一个剃须刀或类似装置供电。
3.1.102
剃须刀供电装置 shaver supply unit
装有剃须刀用变压器的电气附件或者装有剃须刀用变压器的电源装置,带有一次只允许使用一个插头的一个或多个输出插座。
4 一般要求
GB 19212.1-2008的该章适用。
5 试验的一般说明
GB 19212.1-2008的该章适用。
6 额定值
GB 19212.1-2008的该章用下列条款代替:
6.101 额定输出电压不应超过交流250V。
6.102 额定输出不应小于20 VA,并且不应大于50 VA。
6.103 额定电源频率和内部工作频率不应超过500 Hz。
6.104 额定电源电压不应超过交流250V。
通过目视检查标志来检验是否符合6.101~6.104的要求。
7 分类
除下列条款外,GB 19212.1-2008的该章适用。
7.2 该条用下列内容代替:
按短路保护或非正常条件保护分类:
——固有耐短路变压器;
——非固有耐短路变压器。
8 标志和其他信息
除下列条款外,GB 19212.1-2008的该章适用。
8.1 该条中的h)的第一句话用下列内容代替:
8.11中给出了表示该种变压器的图形标号。
该条中的n)进行下列修改:
对于变压器,如果防护等级高于IP00,则应标注防护等级IP代码。
对于剃须刀供电装置,如果防护等级高于IP21,则应标注防护等级IP代码。
8.7 该条增加下列内容:
对于装有单极开关的剃须刀供电装置,开关切换极应接到相线上。

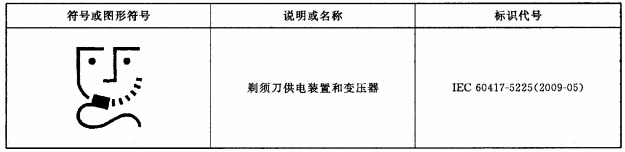

8.11 该条增加下列内容:
8.13 该条增加下列内容:
对于剃须刀供电装置,其额定输出电压的标志以及8.11的符号应标在外壳的正面,以便该装置按正常使用安装好时能明显可见。对于预定要提供不同输出电压的剃须刀供电装置,所选择的输出电压设定值应能被明显识别。
对于变压器,只有当变压器单独供电时才应标志8.11的符号。
9 电击防护
GB 19212.1-2008的该章适用。
10 输入电压设定值的改变
GB 19212.1-2008的该章适用。
11 负载输出电压和输出电流
GB 19212.1-2008的该章适用。
12 空载输出电压
除下列条款外,GB 19212.1-2008的该章适用。
以上为标准部分内容,也可点击下方链接下载标准原文:
下载地址:《GB/T 19212.6-2013 变压器、电抗器、电源装置及其组合的安全 第6部分:剃须刀用变压器、剃须刀用电源装置及剃须刀供电装置的特殊要求和试验》
-
