GB/T 18216.4-2021 交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第4部分:接地电阻和等电位接地电阻

  • 发表时间:2023-03-01
  • 来源:共立消防
  • 人气:

1 范围

      本文件规定了测量设备的要求,这些测量设备是指以测得值指示或以极限值指示的用于测量包括连接线和端于在内的接地导体、保护接地导体以及等电位连接导体电阻的设备。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 18216.1-2021 交流1000V和直流1500V及以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第1部分:通用要求(Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC-Equipment for testing,measuring or monitoring of protective meas-ures-Part 1:General requirements)

      IEC 61010-031 测量、控制和实验室用电气设备的安全要求 第031部分:电气试验和测量用手持设备和手控组件的安全要求(Safety requirements for electrical equipment for measurement,control and laboratory use-Part 031:Safety requirements for hand-held and hand-manipulated probe assem-blies for electrical test and measurement)

      IEC 61010-2-030:2017 测量、控制和实验室用电气设备的安全要求 第2-030部分:具有测试或测量电路的设备的特殊要求(Safety requirements for electrical equipment for measurement,control, and laboratory use-Part 2-030:Particular requirementsfor equipment having testing or measuring circuits)

3 术语和定义

      GB/T 18216.1-2021 界定的以及下列术语和定义适用于本文件。

      ISO和IEC维护用于标准化的术语数据库,网址如下:

      ——IEC术语库:http://www.electropedia.org/;

      ——ISO术语库:http://www.iso.org/obp。

4 要求

4.1 概述

      除了GB/T 18216.1-2021第4章的要求外,还应满足以下要求。

      用于在配电系统上进行测量的设备,按IEC 61010-2-030的规定至少应额定为测量类别III。用于在电气设备上进行测量的设备,应按IEC 61010-2-030的规定额定为测量类别II。用在测量设备上的导线和测试探针应满足IEC 61010-031的要求。

4.2 测量电压

      测量电压可以是一个直流电压或是交流电压。开路电压应不超过24V但也不小于4V。

4.3 测量电流

      在4.5规定的最小量程范围内的测量电流应不小于0.2A。

4.4 用直流测量

      用直流电压作为测量电压的电阻测量设备,应提供一个换向开关或者允许交换测试导线。

4.5 测量范围

      保持6.2规定的工作不确定度的测量范围应包括0.2Ω~2Ω之间的值。

      测量范围应标志在设备上。对于测量结果只有模拟显示的应将量限标在标度盘上。

      模拟测量设备上按4.5的规定标志的测量范围应至少覆盖标度尺长度的50%。

      在此范围内,标度尺的分度应至少为0.5mm/0.1Ω。

      数字式设备的分辨率至少为0.1Ω。

      工作不确定度适用于GB/T 18216.1-202X中4.3给出的额定工作条件。

4.6 外部电阻

      当将外部电阻作为零位偏置来校准时则应在测量设备上注明。

      只要测量设备上注明了偏置,则无论量程或功能有任何改变,该偏置在校准过程中应保持不变。

4.7 限值指示

      仅仅指示测量值和极限值之间比较结果的设备,无论是达到上限值还是下限值,都应明白无误地显示出来。

4.8 过电压

      对于可以在配电系统中使用的测量设备,当其意外接到120%配电系统标称电压上时,使用者不应遭受危险,设备不应被损坏。

      测试设备的防护设备可以被激活。

5 标志和使用说明书

5.1 标志

      测量设备除了按GB/T 18216.1-2021中5.1和5.2规定的标志外,还应包括以下信息:

      ——开路电压;

      ——测量电流;

      ——设备额定的标称系统电压;

      ——按照4.5规定的测量范围;

      ——对地额定电压和测量类别。

5.2 使用说明书

      测量设备的使用说明书除了按GB/T 18216.1-2021中5.3规定的说明外,还应包括以下信息:

      ——一个只能在非激励状态的电路上进行测量的警告标志;

      ——一个测量结果可能受到另外的工作电路的并联阻抗或瞬时电流的不利影响的警告标志;

      ——当用手摇发电机供电时,给出正确操作的说明;

      ——用电池或可充电电池供电的测量设备,应说明可测量的次数;

      ——使用直流电压的测量设备,两个极性的测量值都指示的情况下,如果两个值又不同时,则给出一个关于结果的解释说明。

6 试验

6.1 概述

      除了GB/T 18216.1-2021第6章外,还应进行下列试验。

6.2 工作不确定度

      应根据表1确定工作不确定度。在此过程中,应在下列参比条件下确定基本不确定度:

      ——电源电压的标称值;

      ——当以手摇发电机作为电源时,应在标称的转速下;

      ——参比温度(23±2)℃;

      ——按制造商规定的参比位置。

      在标志或规定的测量范围内,以表1确定的测量值对基准值之比的最大百分数工作不确定度不应超过±30%。

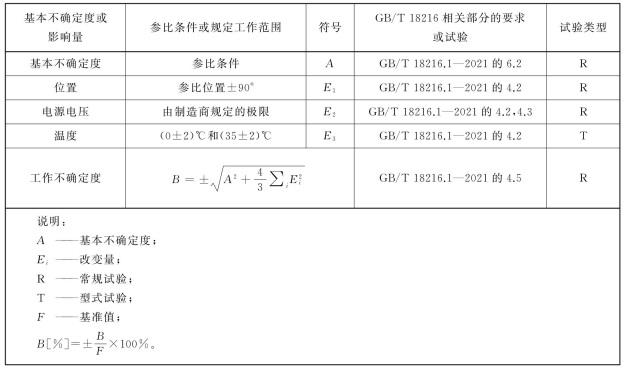

表1 工作不确定度的计算


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
