GB/T 40599-2021 继电保护及安全自动装置在线监视与分析技术规范

  • 发表时间:2023-02-07
  • 来源:共立消防
  • 人气:

1 范围

      本文件规定了继电保护及安全自动装置在线监视与分析应用的体系架构、信息采集和传输、数据平台、应用功能、性能等要求。

      本文件适用于继电保护及安全自动装置在线监视与分析应用系统,并作为该系统功能设计、制造、检测和运行的依据。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 22386 电力系统暂态数据交换的通用格式

      GB/T 32890 继电保护IEC 61850工程应用模型

      GB/T 36572 电力监控系统网络安全防护导则

      DL/T 476 电力系统实时数据通信应用层协议

      DL/T 860(所有部分)变电站通信网络和系统

      DL/T 1241 电力工业以太网交换机技术规范

3 术语和定义

      GB/T 22386、GB/T 32890、DL/T 476、DL/T 860(所有部分)、DL/T 1241界定的术语和定义适用于本文件。

3.1

      继电保护及安全自动装置在线监视与分析系统主站端 main station of the online monitoring andanalysis of relay protection and security automatic equipment

      部署在调度、运维、检修等场所,具有继电保护及安全自动装置在线监视与分析功能的系统,实现继电保护及安全自动装置集中监视与分析功能。

      注:也称主站端。

3.2

      继电保护及安全自动装置在线监视与分析系统厂站端 station side of online monitoring and anal-ysis of relay protection and security automatic equipment

      部署在发电厂、变电站、换流站等厂站,具有继电保护及安全自动装置在线监视与分析功能的系统,实现继电保护及安全自动装置信息采集、模型维护、运行监视、就地分析、辅助决策、信息传输等功能。

      注:也称厂站端。

4 一般要求

4.1 主站端应包括数据平台、监视、分析、管理、发布功能。

4.2 厂站端应包括信息采集、模型维护、监视分析功能。

4.3 厂站端采集信息应完整、准确,并及时上送主站端。厂站端应支持数据模型上送主站端,主站端宜支持自动配置与厂站端相关的模型。

4.4 主站端与厂站端间的通信协议应保证主站端与厂站端高效、可靠互联互通。

4.5 主站端的数据平台实现数据服务、模型服务、应用服务等功能,应保证数据的完整性、唯一性、准确性,能够实现为各类应用功能提供统一的模型、数据、网络通信、人机界面、系统管理以及分析计算等服务。

4.6 主站端和厂站端网络安全防护应符合GB/T 36572的规定。

5 系统架构

5.1 系统应从逻辑上分成厂站端、数据网、主站端,在线监视与分析系统典型逻辑应符合图1的规定。

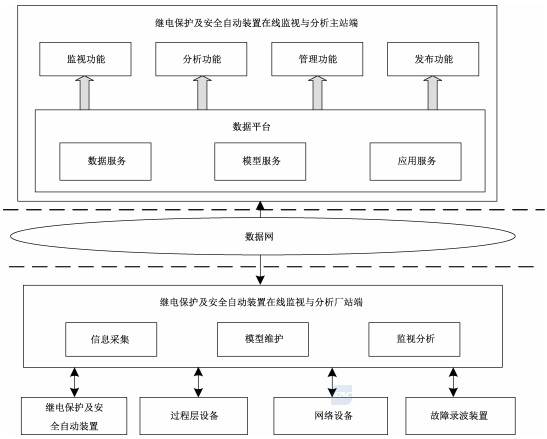

图1 在线监视与分析系统典型逻辑示意

5.2 厂站端应采集继电保护及安全自动装置、过程层设备、网络设备和故障录波装置信息。

5.3 厂站端应具备向主站端传输数据的功能。主站端应支持主站端间数据转发的功能。

5.4 厂站端宜采用直送方式向主站端传输数据。

6 厂站端功能

6.1 信息采集

6.1.1 信息采集内容

6.1.1.1 厂站端应采集的交流继电保护装置信息包括

      a) 保护动作信息:保护事件、保护录波;

      b) 告警信息:故障信号、告警信号、通信工况、保护功能闭锁;

      c) 在线监测信息:交流采样、定值区号、装置参数、保护定值、内部状态监视;

      d) 状态变位信息:保护遥信、保护压板、保护功能状态、装置运行状态、远方操作保护功能投退;

      e) 中间节点信息:中间节点文件,包括录波文件中的中间文件(.mid)和描述文件(.des)两个文件;

      f) 设备台账信息:设备识别代码、制造厂家、型号、软件版本、智能电子设备(IED)虚端子循环冗余校验(CRC)码等。

6.1.1.2 厂站端应采集的直流保护装置信息包括:

      a) 保护动作信息:保护事件、保护录波;

      b) 告警信息:故障信号、告警信号、通信工况、保护功能闭锁;

      c) 在线监测信息:交直流采样、装置参数、保护定值、内部状态监视;

      d) 状态变位信息:保护遥信、保护压板、保护功能状态、装置运行状态;

      e) 设备台账信息:设备识别代码、制造厂家、型号、软件版本等。

6.1.1.3 厂站端应采集的安全自动装置信息包括:

      a) 装置动作信息:动作事件、故障数据、装置录波;

      b) 告警信息:故障信号、告警信号、通信工况、装置闭锁信号;

      c) 在线监测信息:电气量采样、定值区号、设备参数、策略定值、装置信息、装置运行时钟、开入及压板信息、内部状态监视;

      d) 状态变位信息:开关量遥信、策略功能压板、策略功能状态、装置运行状态、远方操作策略功能投退;

      e) 设备台账信息:设备识别代码、制造厂家、型号、软件版本、IED虚端子CRC校验码等。

6.1.1.4 厂站端应采集的合并单元信息包括:

      a) 通道电流、电压、开关量;

      b) 合并单元异常告警信息;

      c) 面向通用对象的变电站事件(GOOSE)链路通信状态和采样值(SV)链路通信状态;

      d) 在线监测信息:光口接收功率、装置温度、装置工作电压等;

      e) 设备台账信息:设备识别代码、制造厂家、型号、软件版本、IED虚端子CRC校验码等。

6.1.1.5 厂站端应采集的智能终端信息包括:

      a) 通道开关量;

      b) 异常告警信息;

      c) GOOSE链路通信状态;

      d) 跳合闸反校信息;

      e) 在线监测信息:光口接收功率、装置温度、装置工作电压等;

      f) 设备台账信息:设备识别代码、制造厂家、型号、软件版本、IED虚端子CRC校验码等。


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
