GB/T 3836.32-2021 爆炸性环境 第32部分:电子控制火花时限本质安全系统

  • 发表时间:2023-02-06
  • 来源:共立消防
  • 人气:

1 范围

      本文件规定了用电子控制火花时限维持本质安全水平的Power-i设备和系统的结构、试验、安装和维护的技术要求。

      本文件适用于爆炸性环境使用的本质安全Power-i设备,以及与进入爆炸性环境的本质安全电路连接的关联设备及其之间的连接线和电缆。

      本文件适用于电压不大于40Vd.c.且安全系数为1.5的ⅡB、ⅡA、Ⅰ类和Ⅱ类电气设备;也适用于安全系数为1.0的ⅡC类“ic”设备和电压不大于32 Vd.c.且安全系数为1.5的IIC类“ib”设备。

      本防爆型式适用于电路本身不能点燃周围爆炸性环境的电气设备。

      本文件适用于利用电子控制火花时限提供大功率电源同时维持安全水平的本质安全设备和系统。

      本文件也适用于位于危险场所外部或由GB/T 3836(所有部分)列出的其他防爆型式保护的电气设备或电气设备部件,其中位于爆炸性环境的电路的本质安全取决于这类电气设备或电气设备部件的设计和结构。位于危险场所的电路依据本文件进行评价。

      本文件不适用于“ia”等级电路和软件控制的电路。

      本文件是对GB/T 3836.1、GB/T 3836.4、GB/T3836.15、GB/T 3836.16、GB/T 3836.18的补充和修改。

2 规范性引用文件

      下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 3836.1 爆炸性环境 第1部分:通用要求(GB/T 3836.1-2021,IEC 60079-0:2017,MOD)

      GB/T 3836.4 爆炸性环境 第4部分:由本质安全型“i”保护的设备(GB/T 3836.4-2021,IEC60079-11:2006,MOD)

      GB/T 3836.15 爆炸性环境 第15部分:电气装置的设计、选型和安装(GB/T 3836.15-2017,IEC 60079-14:2007,MOD)

      GB/T 3836.16 爆炸性环境 第16部分:电气装置的检查与维护(GB/T 3836.16-2017,IEC60079-17:2007,IDT)

      GB/T 3836.18 爆炸性环境 第18部分:本质安全电气系统(GB/T 3836.18-2017,IEC 60079-25:2010,MOD)

3 术语和定义

      GB/T 3836.1和GB/T 3836.4界定的以及下列术语和定义适用于本文件。

3.1

      Power-i

      通过限制电压和电流,同时通过电子控制火花时限提供保护,实现本质安全的一种方式。

3.10

      评定系数 assessment factor

      AF

      Power-i装置和Power-i连接线衰减或灵敏度单位。

      注1:评定系数分为下列两种情况:

      Power-i现场装置、Power-i终端和Power-i连接线的评定系数,以火花脉冲衰减参数表征。

      -Power-i电源的评定系数,以确定探测火花脉冲灵敏度的参数来表征。

      注2:评定系数宜用对数单位表示。

4 Power-i结构

      Power-i系统中,应通过Power-i连接线连接唯一的有源Power-i电源,对一个或多个Power-i现场装置供电。最简单的Power-i结构包括一个有源Power-i电源、Power-i连接线和一个Power-i现场装置(见图1)。

      允许使用能提供一个有效电源的冗余电源。

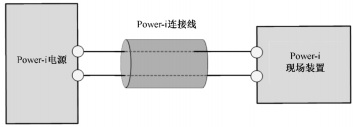

图1 最简单的Power-i 结构

      一个Power-i系统可扩大到如图2所示的复杂系统。

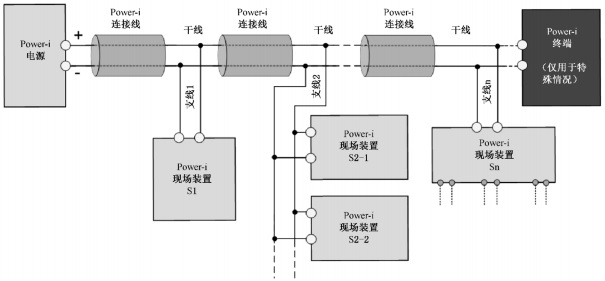

图2 复杂Power-i系统结构示例

      注1:Power-i现场装置Sn和Power-i现场装置S1、S2-1或S2-2与Power-i连接线连接等同,但由其他输出/输入端子示出。这些端子符合GB/T 3836(所有部分)规定的适宜的防爆型式的要求。

      注2:附录B给出了Power-i装置和系统示例。


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
